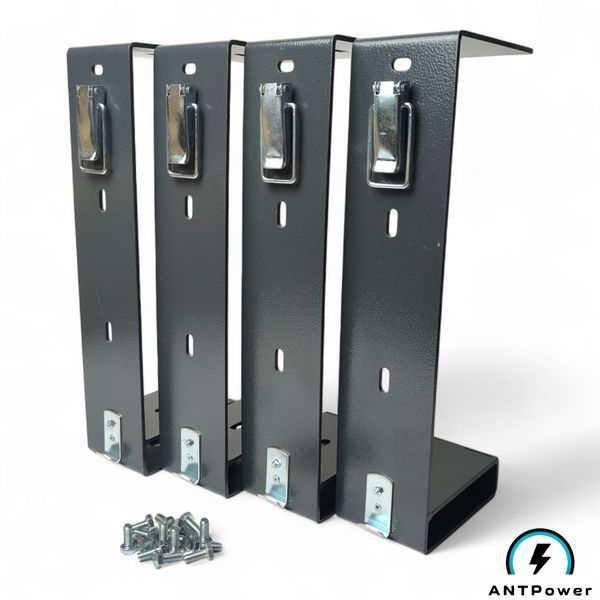

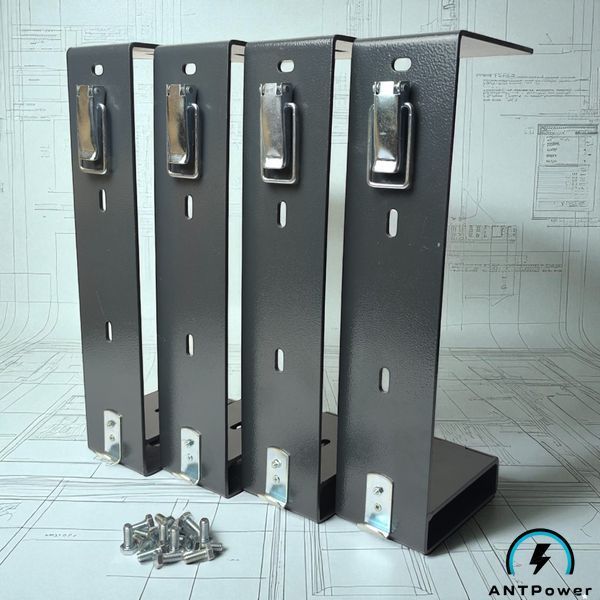

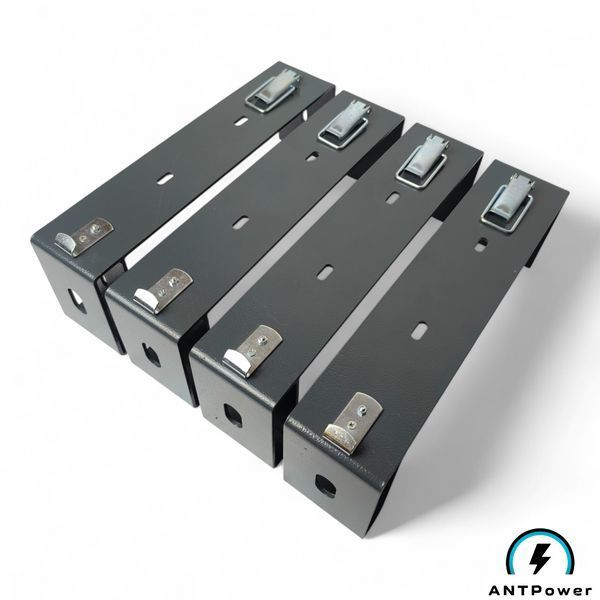

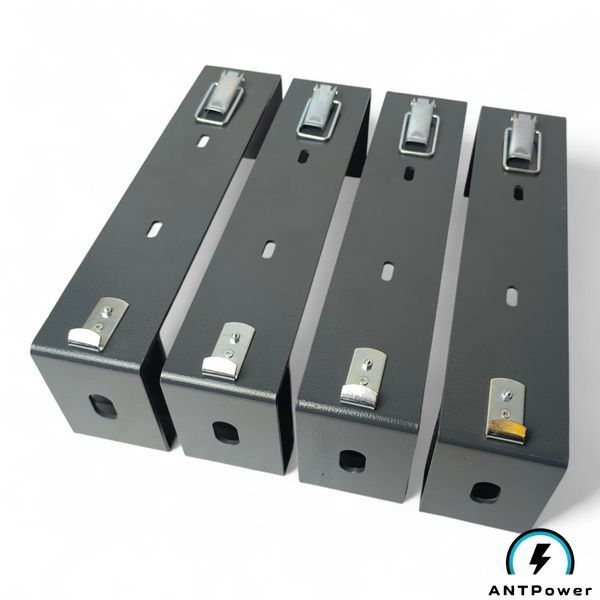

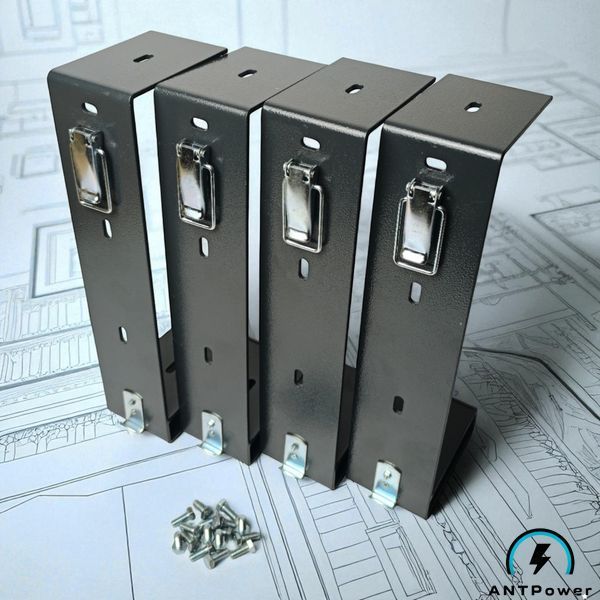

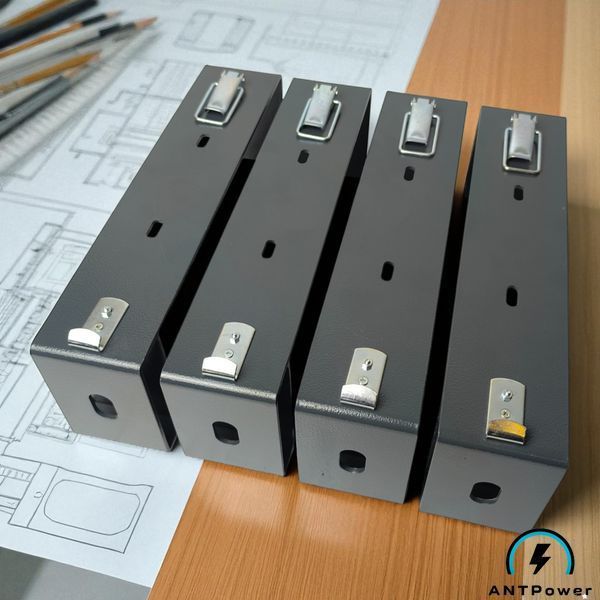

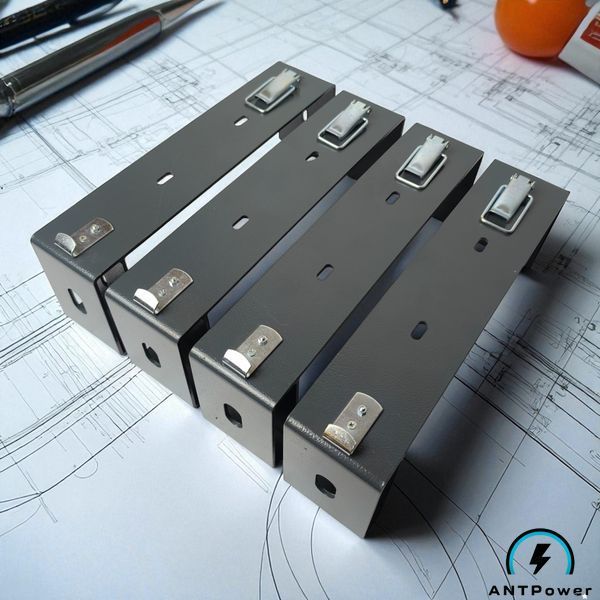

🧱 Ніжки-стійки для акумуляторних модулів — комплект 4 шт. (сталь 3 мм, висота ~317 мм)
Під «ніжками» маються на увазі опорні стійки, що дозволяють ставити акумулятори один на один та зібрати акуратний вертикальний акумулятор великої ємності/напруги. Якщо ви купуєте у нас готовий акумулятор або коробку для самостійного складання, можете доукомплектувати її цими ніжками та отримати стійку до 4 модулів на мінімальній площі.
Коротко про головне
- Призначення: вертикальна установка АКБ/коробів «один на один» — до 4 модулів у стійці.
- Сумісність: коробки/модулі форм-фактора 16s 280/306/314 Ah (та інші зі схожими габаритами).
- Матеріал: сталь 3 мм, захисне покриття (порошкове фарбування, темно-сірий).
- Кріплення: необхідний набір метизів входить у комплект.
- Монтаж: кріпиться до готового акумулятора або до коробки на етапі складання. Процедура займає лічені хвилини.

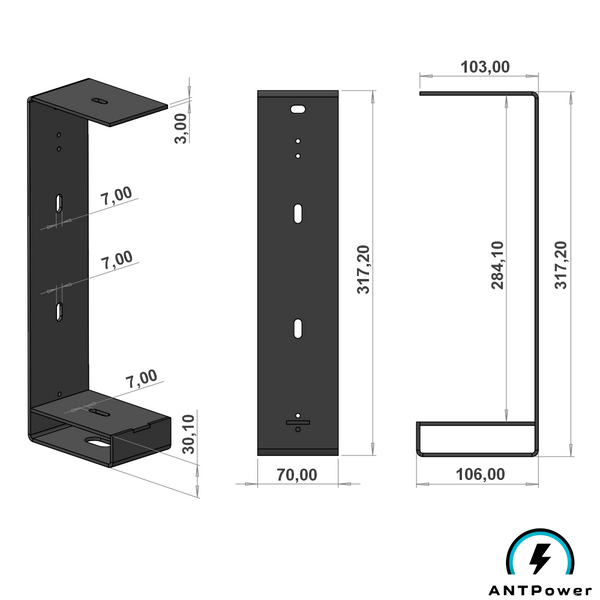

Розміри та конструкція
| Висота стійки | ≈ 317,2 мм |
|---|---|
| Габарит основи (нижня полиця) | 106 × 70 мм (глибина × ширина) |
| Виліт верхньої полиці | 103 мм |
| Товщина металу | 3 мм |
| Кріпильні отвори/пази | подовжні ≈7 мм + монтажні отвори під гвинти |
| Сумісні корпуси | модулі/короби формату 16s 280/306/314 Ah (та подібні за габаритами) |
| Комплектація | 4 ніжки-стійки + комплект гвинтів/гайок/шайб |
Габарити наведено за кресленням. Для інших корпусів перевіряйте збіг отворів за власними CAD/шаблонами.
Як це працює — стійка «один на один»
Модулі фіксуються на ніжках. Для обслуговування будь-який рівень можна зняти окремо.
Монтаж (коротко)
- Закріпіть 4 ніжки по кутах корпусу (готового АКБ або коробки) комплектними гвинтами.
- Поставте перший модуль на підлогу. Переконайтеся в горизонтальності та наявності зазорів.
- Обережно встановіть наступний модуль зверху, повторюючи фіксацію. Допускається стек до 4 шт.
- Виконайте міжмодульні з’єднання (послідовно/паралельно) згідно зі схемою проєкту та вимогами електробезпеки.
Підбір під проєкт +380 (93) 344-18-77 +380 (97) 029-60-30 +380 (95) 503-66-69 Допоможемо підібрати стійку під ваш формат корпусу, висоту та кількість модулів.
FAQ — поширені запитання
▶ Скільки модулів можна ставити один на один?
Рекомендована конфігурація — стійка до 4 модулів сумісного форм-фактора. Для вищих стелажів — індивідуальний проєкт.
▶ Чи сумісно з 16s 280/306/314 Ah?
Так, ніжки спроєктовані під ці корпуси. Подібні за габаритами модифікації також підходять — звірте посадкові отвори за кресленням.
▶ Яке навантаження допустиме?
Ніжки розраховані на встановлення сумісних модулів у стійку. Фактична вантажопідйомність залежить від маси корпусів і якості кріплення/основи. За нестандартної маси — уточнюйте в менеджера.
▶ Чи входить кріплення в комплект?
Так, базовий комплект метизів постачається разом із ніжками.
▶ Можна зняти один модуль із середини стійки?
Обслуговування рекомендуємо виконувати зверху вниз. Для заміни середнього рівня тимчасово зніміть верхні модулі.
Важливо: розміщуйте стійку на рівній жорсткій поверхні, дотримуйтеся зазорів для вентиляції та вимог електробезпеки. За сейсмічних навантажень або в місцях із вібраціями використовуйте додаткове кріплення до стіни/стійки.
