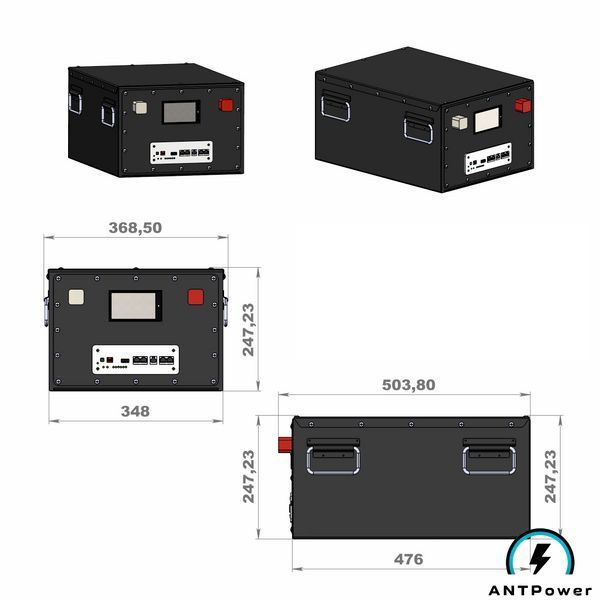

🧰 Корпус / короб для АКБ 16s LiFePO4 48 В — під елементи 105 Ah

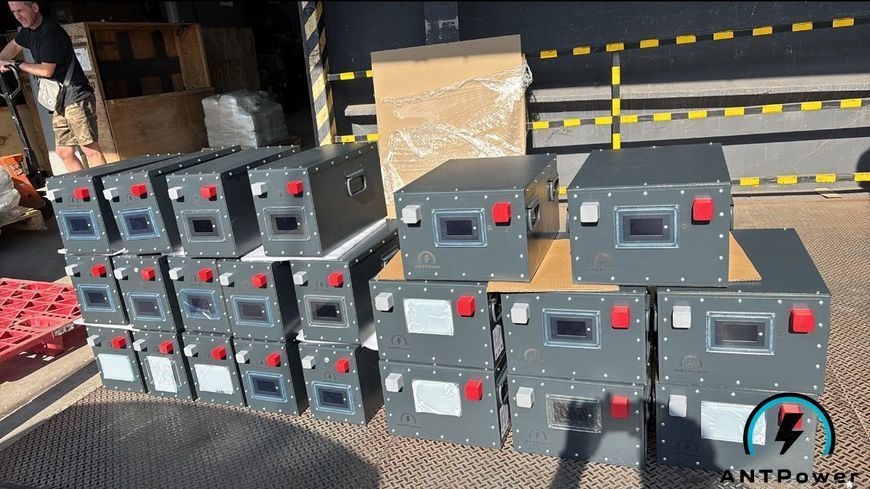

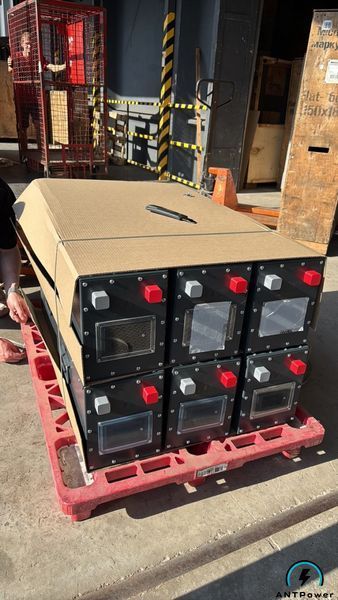

❓❓❓ ВАЖЛИВО! На фото у картці — РІЗНІ варіанти корпусів/комплектацій
- Знімки можуть показувати різні опції (посилення, фасад, тип кріплення тощо).
- Відповідність «ціна → що входить» дивіться у блоці «Комплектації» або уточнюйте у менеджера — ящики часто робимо аж до індивідуальних, можливі невеликі відмінності.
- На частині фото корпус із ніжками/опорами — це окрема опція, ніжки продаються окремо.
Це не просто «порожній бокс», а комплект для самостійного складання батареї на базі 16s LiFePO4 48 В з призматичними елементами 105 Ah. У наборі передбачені фіксація, ЕВА-прокладки, метизи й місця під електроніку — вам залишиться підібрати лише BMS потрібного струму та самі осередки.
Підбір і консультація +380 (93) 344-18-77 +380 (97) 029-60-30 +380 (95) 503-66-69 Підкажемо зі схемою (16s / 8s2p / 4s4p), фасадом, BMS і силовою обв’язкою.
✅ Підтримувані збірки (без доробок)
🔋 48 В — 16s LiFePO4
- Базова конфігурація для інверторів 2–5 кВт і СНЕ/резерву.
- Повна сумісність із кріпленням та прокладками набору.
🔋 24 В — 8s2p (подвоєна ємність)
- Дві паралельні гілки по 8 елементів.
- На елементах 105 Ah отримуємо ≈24 В / 210 Ah.
🔋 12 В — 4s4p (чотири паралелі)
- Чотири паралельні групи по 4 елементи послідовно.
- На 105 Ah отримуємо ≈12 В / 420 Ah.
Інші схеми також можливі за умови невеликих локальних доробок (перекладка шин/метизів тощо). Підкажемо оптимальний варіант під ваш проєкт.
🧩 Комплектації — що входить
💡 Лайт (полегшений)
- Корпус «16×105» із посадочними місцями.
- 🧰 Гайка М6 з фланцем — 4 шт.
- 🧲 Тримачі BMS (2 шт) + болти М6×16 + гайки — 1 компл.
- 🖨️ Лазерне різання фасаду — опція (за вашим проєктом або за нашим шаблоном).
Вибір для тих, у кого вже є власні шини/кріплення і чітка схема складання.
⭐ Стандарт (оптимум)
- 🔩 Фіксувальна шина (~335 мм) + термоусадка — 2 шт.
- 🔩 Шпильки М6 (~240 мм) — 4 шт.
- 🔩 Шайба М6 збільшена — 4 шт; М6 стандарт — 4 шт.
- 🧰 Гайка М6 — 8 шт; гайка М6 з фланцем — 4 шт.
- 🧲 Тримачі BMS (2 шт) + болти М6×16 + гайки — 1 компл.
- 🧽 ЕВА-прокладки:
- основа 300×320 мм — 1 шт,
- між елементами самоклей 125×190 мм — 18 шт,
- поздовжня 320×190 мм — 1 шт.
- 🧩 Накладка для CAN-шини + метизи + пластикові шайби — 1 компл.
- 🔌 Силова клема 170 А (червона+сіра) + метизи — 1 компл.
- 🪢 Монтажний ремінь (чорний) — 2 шт.
- 🖨️ Лазерне різання фасаду включено — за вашим проєктом або за нашим шаблоном.
Швидке та акуратне складання батареї — усе потрібне вже в коробі.
Примітка: склад метизів може трохи відрізнятися від партії до партії — ставимо еквіваленти за міцністю та призначенням.
🧭 Яку комплектацію обрати
💡 Лайт — коли обрати
- Є власні шини/кріплення та досвід складання.
- Потрібна особлива компоновка, і ви точно знаєте, що робите.
- Максимально бюджетний старт.
⭐ Стандарт — найкращий баланс
- 80% задач для 16s 105 Ah: мінімум доробок.
- Охайний фасад — різання включено.
- Швидкість і акуратність складання «з коробки».
🖨️ Лазерне різання фасаду — «під вас»
- Доступне в обох комплектаціях: у Стандарті — включено, у Лайті — як опція.
- Працюємо за вашим проєктом (креслення/фото з розмірами) або за нашим готовим шаблоном.
- Вікна під: екран BMS/інвертора, шунт, силові клеми, CAN-шину, вимикач, запобіжники, роз’єми тощо.
🧷 Жорсткість і фіксація
Шини/шпильки та ЕВА-прокладки забезпечують рівномірний притиск; ремені страхують під час транспортування. Це усуває люфти й мікропереміщення. Дотримуйтесь рекомендованих моментів затягування для М6.
Самостійне складання — лише за наявності досвіду та інструменту. Інакше швидше й дешевше замовити складання у наших спеціалістів і отримати готовий акумулятор з гарантією.
💡 Чому наші корпуси можуть коштувати трохи дорожче «середнього»
- Вивірена геометрія під 105 Ah. Реальні збірки й доробки за результатами.
- Іде як комплект, а не «порожній короб». Кріплення, ЕВА-прокладки, клеми 170 А, тримачі BMS, різання фасаду (в Стандарті).
- Кастом під ваш проєкт. Різання фасаду за макетом або нашими шаблонами.
- Підтримка. Підбір BMS, кабелів, DC-захисту — економить ваш час і бюджет.
💬 Поширені запитання
▶ Яка BMS потрібна?
48 В — BMS 16s; 24 В — 8s; 12 В — 4s. Струм беріть із запасом 20–30% від планованого навантаження, з балансуванням і термодатчиками.
▶ Чи можна перевозити зібраний блок?
Так, за правильної фіксації та ізоляції клем. На час перевезення відключіть навантаження/BMS і унеможливте удари.
▶ Як передати проєкт для фасаду?
Надішліть креслення/фото з розмірами або список отворів — підготуємо й погодимо макет перед різанням. Є типові шаблони під популярні варіанти.
📦 Що ще знадобиться до комплекту
- BMS потрібної конфігурації (16s/8s/4s) з балансуванням і термодатчиками.
- Осередки LiFePO4 105 Ah.
- Силовий кабель відповідного перерізу + наконечники М6/М8.
- DC-захист: запобіжник/автомат якнайближче до «плюса» батареї.
- Опори/ніжки за потреби — продаються окремо.
Замовлення та питання +380 (93) 344-18-77 +380 (97) 029-60-30 +380 (95) 503-66-69 Сформуємо комплект під ваш проєкт: комплектація, різання фасаду, проводка і захист.
Є креслення або список отворів? Укажіть їх у коментарі під час замовлення або надішліть менеджеру — погодимо макет перед різанням.
