🔩 Перемичка-клема для елементів LG Chem E61 («шоколадки») — болтове з’єднання під М6
Важлива інформація:
- Товщина перемички: 2 мм (листовий алюмінієвий сплав).
- Рекомендований тривалий струм на 1 перемичку: до ≈ 100 А за умови якісного притиску та нормальної вентиляції.
- Короткочасні піки: до ≈ 150 А. Для вищих струмів встановлюйте дві й більше перемичок паралельно на кожен вузол.

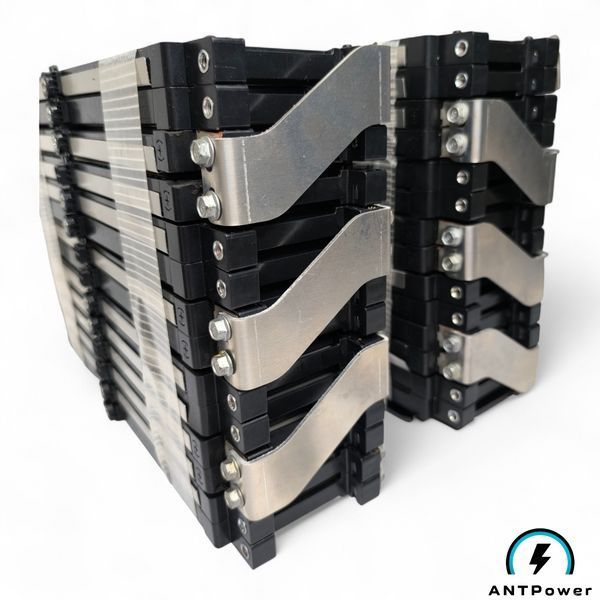

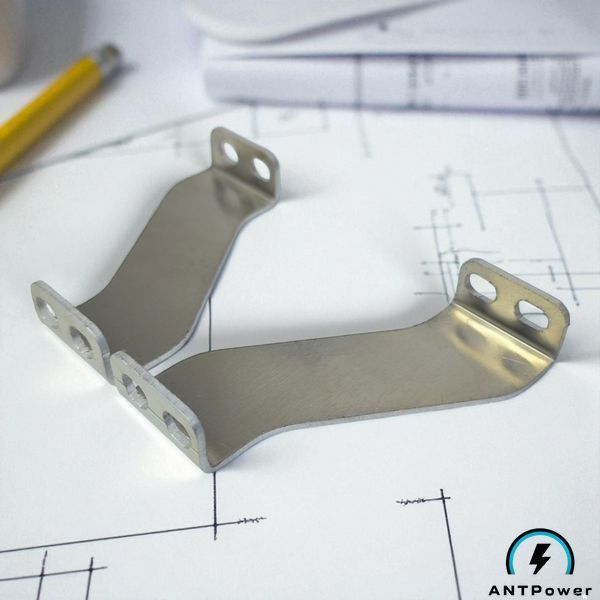

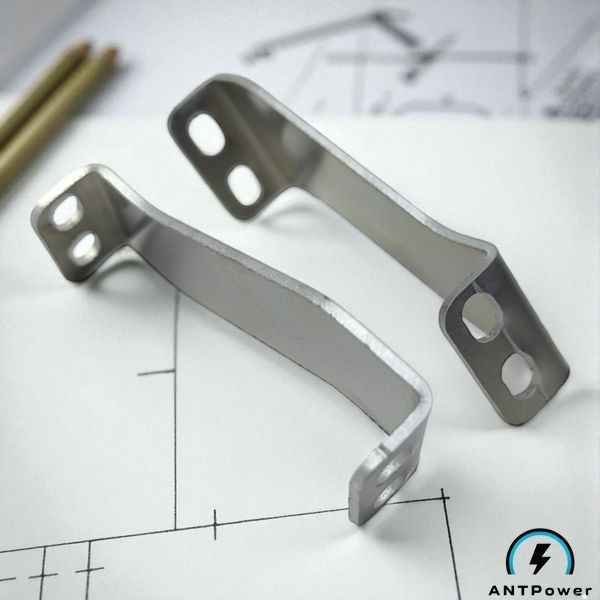

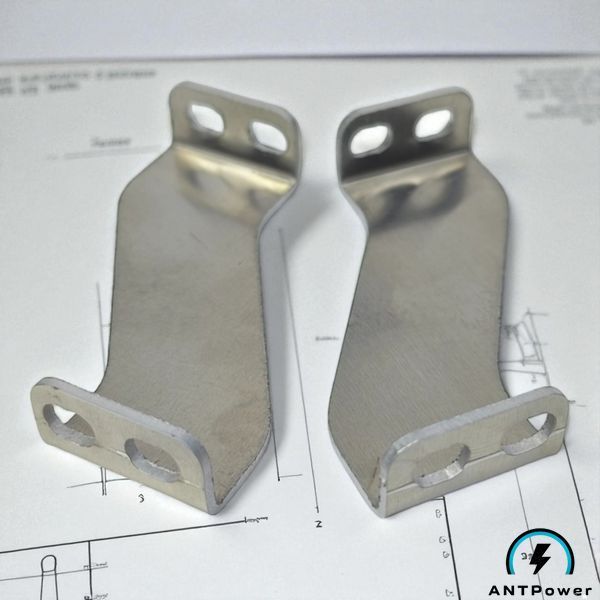

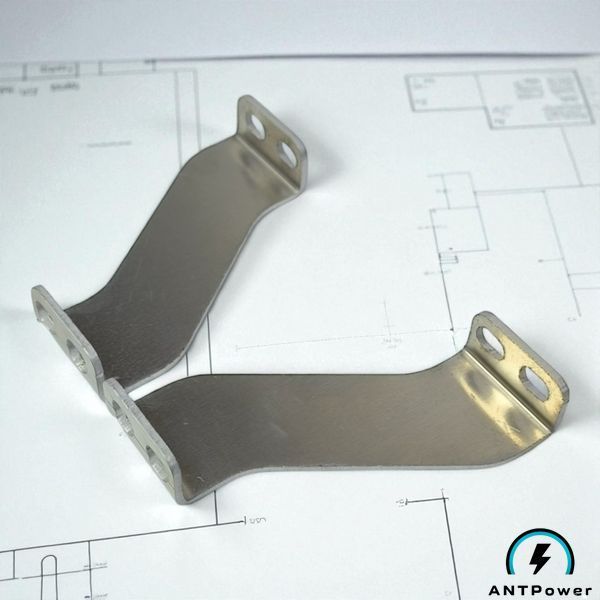

Фігурна перемичка-клема для модульних елементів LG Chem E61, які в DIY-спільноті часто називають «шоколадками». Клема ставиться на болти/шпильки М6 через подовжні пази та дозволяє збирати послідовні і паралельні ланцюги будь-якої конфігурації — від компактних 12–24 В блоків до великих батарей високої потужності. Монтаж без паяння та скруток із правильним контактним тиском — це зручніше й безпечніше.
Довідка: LG Chem E61/E61V — автомобільні pouch-елементи з номінальною напругою 3,7 В та ємністю близько 60–61 А·год (NMC), широко застосовуються в транспортних та мобільних рішеннях.
Навіщо потрібна така клема
- Без паяння та зайвих ризиків: замість проводів/скруток — жорстка шина з болтовим притиском. Це відповідає практикам електробезпеки та швидко обслуговується.
- Гнучка конфігурація: послідовно, паралельно або комбіновано — легко набрати потрібну напругу і струм.
- Стабільний контакт: рівна опорна площина й фігурний профіль зменшують паразитні напруження та мікропереміщення у вузлі.
- Уніфікація: один посадковий розмір під М6 — простіше тримати єдиний склад метизів.

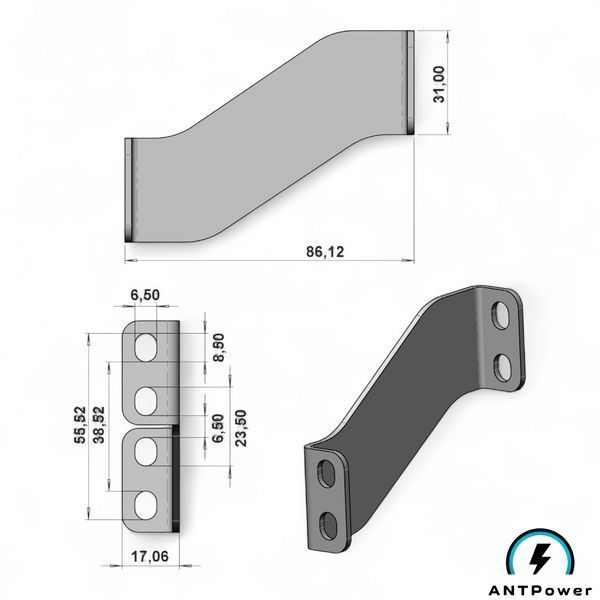

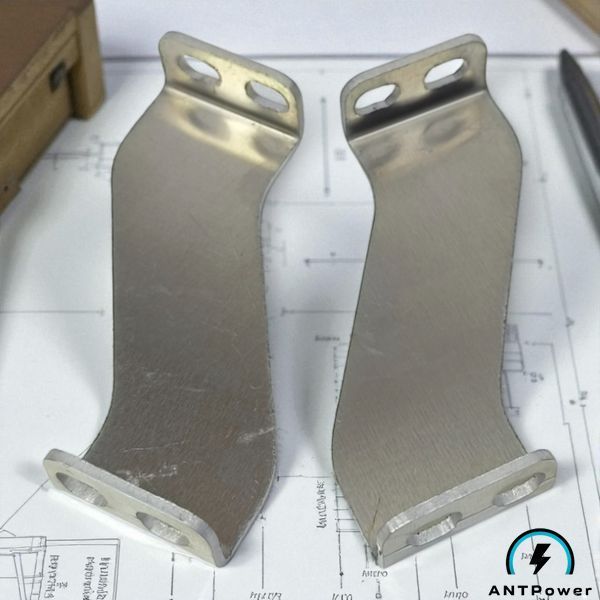

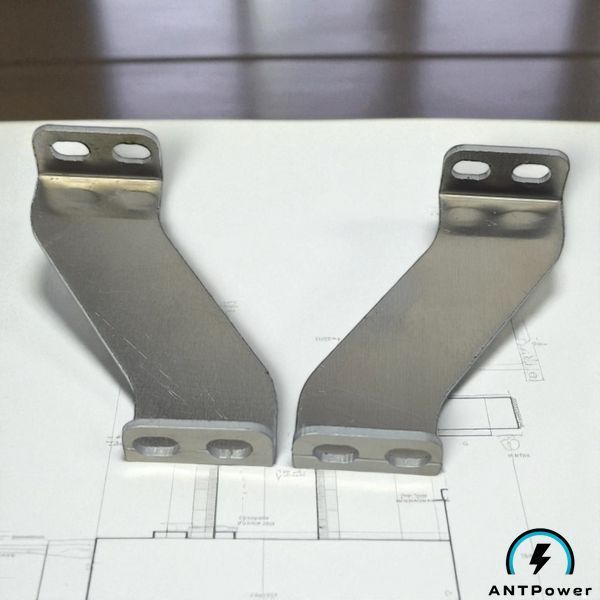

Розміри та посадка (за кресленням на фото)
| Довжина по осі | ≈ 86,12 мм |
|---|---|
| Вертикальний офсет (підйом) | ≈ 31,00 мм |
| Ширина лапки | ≈ 17,06 мм |
| Кріпильні отвори | подовжні 6,5 мм, під болт/шпильку М6 |
| Міжцентрова на лапці | ≈ 23,5 мм (див. розмітку на кресленні) |

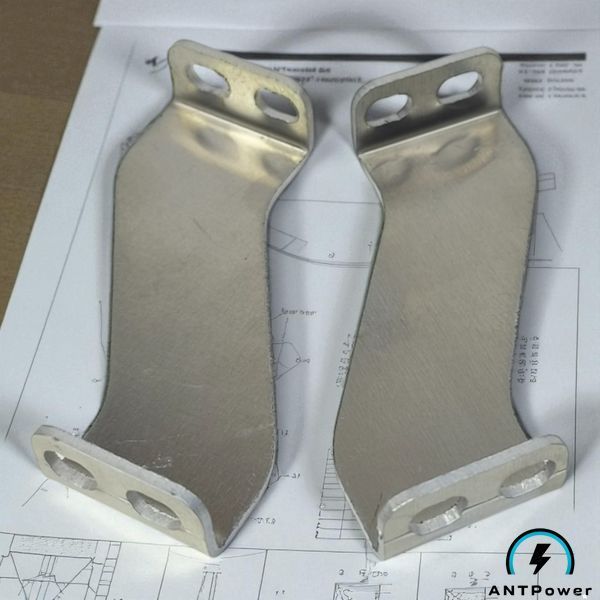

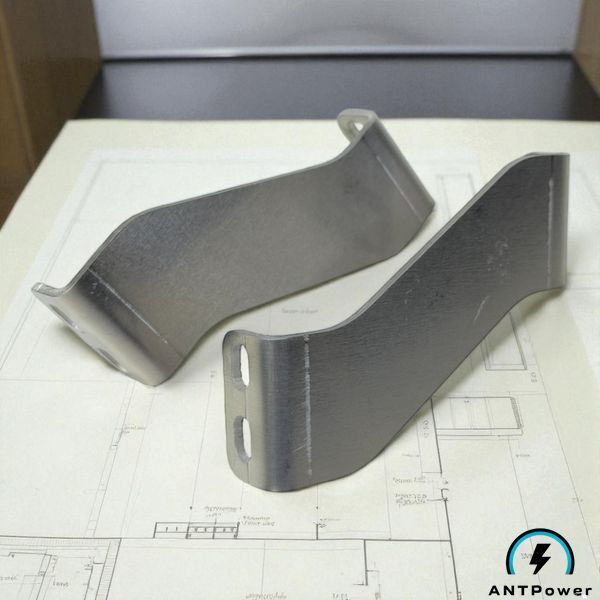

| Матеріал | алюмінієвий сплав, листовий, з гином (без пластикової основи) |
Геометрія витримана під типові касети/утримувачі «шоколадок». Для нестандартної оснастки звірте свої міжосьові розміри.
Комплектація
- Перемичка-клема — 1 шт.
Метизи (болти/шайби/гайки), ізолятори та фіксатори кабелю підбираються окремо під ваш проєкт.
Рекомендації з монтажу
- Підготуйте контактні площадки елементів: приберіть забруднення, перевірте відсутність задирок.

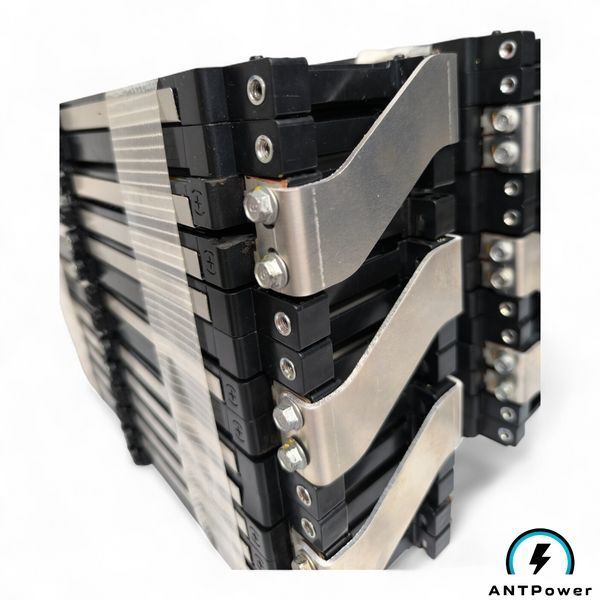

- Встановіть перемичку на шпильки/болти М6, відцентруйте по пазах.
- Підтягуйте рівномірно, без перекосу. Використовуйте пружинні/гроверні шайби для стійкості до вібрацій.
- Після складання перевірте затягування/зазори та відсутність торкання корпусу/охолодження.
Важливо: паяння проводів до «шоколадок» може спричинити локальний перегрів, ослаблення контакту й погіршення пожежної безпеки. Болтове з’єднання шиною — краща практика для силових ланцюгів.
Де застосувати

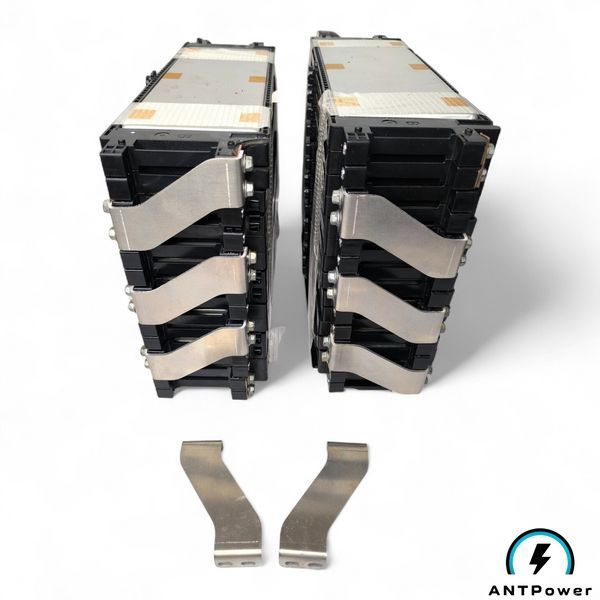

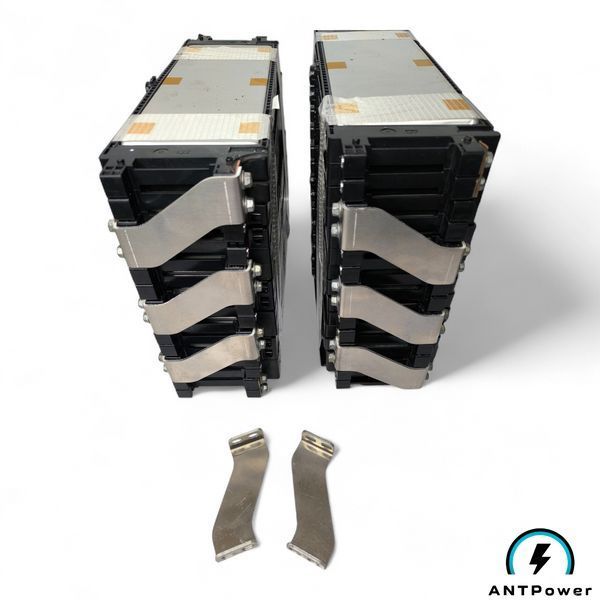

- Збірка батарей на LG Chem E61/E61V (а також E63/E66 — за умови збігу посадкових розмірів).
- Послідовне й паралельне об’єднання модулів у сховищах енергії 12/24/48 В.
- Стенди тестування, кастом-модулі з підвищеними струмами та вимогою швидкої заміни.
FAQ — часті питання
▶ Чи підійде клема до «шоколадок» LG E61 без доробок?
Так, геометрія розрахована під стандартні посадкові місця E61 і кріпіж М6. Для альтернативних касет звірте міжосьові за кресленням.
▶ Можна з’єднувати і послідовно, і паралельно?
Так. Перемичка універсальна, підходить для послідовних, паралельних і комбінованих схем — дотримуйтесь вимог щодо струму та якості контактів.
▶ Які струми витримає вузол із такою шиною?
Допустимий струм задається всією лінією: перерізом шини, кількістю паралельних перемичок, якістю притиску й температурним режимом. Для тривалих струмів понад ~100 А на вузол ставте дві й більше перемичок та контролюйте нагрів.
▶ Як краще страхувати кріплення?
Використовуйте пружинні/самоконтрні гайки, гровери та/або фіксатор різьби. Тягніть хрест-навхрест, без надмірного моменту, щоб не пошкодити виводи елементів.
Підбір і консультація
Допоможемо з конфігурацією +380 (93) 344-18-77 +380 (97) 029-60-30 +380 (95) 503-66-69 Підберемо кількість перемичок під ваш струм, кріпіж та ізоляцію, порадимо компоновку «шоколадок».
