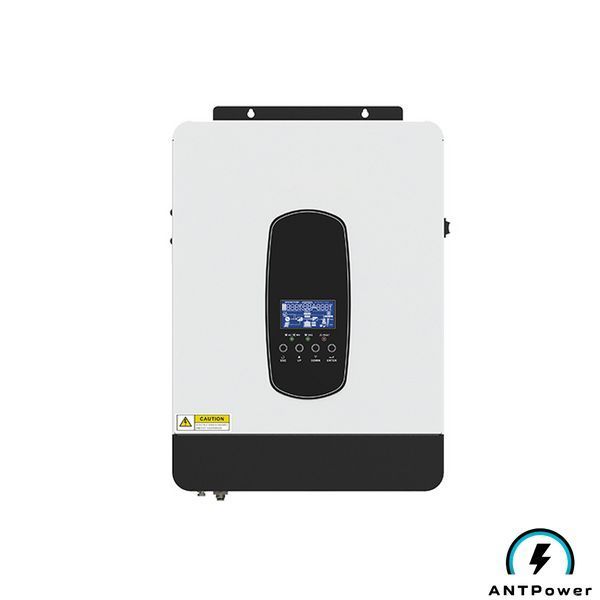

Гібридний інвертор Anenji 3.2 кВт 24В (ANJ-SP-3200-24V-WIFI) поєднує в одному корпусі три прилади: інвертор 24 В → 230 В з чистим синусом і тривалою потужністю 3000 Вт, сонячний MPPT-контролер на 80 А і зарядний пристрій від мережі на 60 А. Його ставлять туди, де вже є або планується акумулятор на 24 В: у приватний будинок, на дачу, у квартиру з окремою лінією для котла й холодильника.

Назву моделі пишуть по-різному: ANJ-SP-3200-24V, Anenji 3.2KW 24V, кирилицею — «Аненджі 3.2 кВт». Код на коробці — ANJ-SP-3200-24V-WIFI.

Чим відрізняється від Y&H 3 кВт. Практично нічим. Корпус той самий, і головні цифри збігаються: 3000 Вт тривалої потужності, MPPT на 80 А, заряд від мережі до 60 А. Різниця лише в бренді Anenji, а Wi-Fi-модуль у цієї версії йде в комплекті.

Anenji 3.2 кВт: що означає «3200» у назві цієї моделі

У цієї моделі «3200» — це 3200 ВА повної потужності. Тривала активна потужність, за інструкцією, — 3000 Вт, пікова — 6400 ВА протягом 5 секунд. Саме 3000 Вт варто тримати в голові, коли складаєте список приладів: сума їхніх ватів не повинна довго перевищувати цю цифру.

Пікова потужність потрібна для пуску. Компресор холодильника чи насос у момент пуску на мить бере в кілька разів більше, ніж у роботі. Від батареї інвертор Anenji 3 кВт витримує перевантаження: від 150 % номіналу — до 5 секунд, від 110 до 150 % — до 10 секунд, а далі вимикає вихід і показує код 07 («перевищено час перевантаження»). Із заводу вихід після цього сам не відновлюється: автоперезапуск вмикають у програмі 06, а перехід навантаження на мережу при перевантаженні — у програмі 23 (вона теж вимкнена й працює, лише якщо мережа є). Під час роботи від батареї важкі прилади краще вмикати по черзі.

Перевищити межу найпростіше нагрівальними приладами: електрочайником, бойлером, обігрівачем чи праскою, увімкненими разом із котлом і холодильником.

✅ Основні переваги

• Чистий синус 230 В ±5 %. Форма напруги така сама, як у мережі: котел, холодильник, комп'ютер і техніка з двигунами працюють як від розетки. ±5 % виробник вказує для роботи від батареї; від мережі прилади отримують її напругу як є. Напругу виходу можна виставити 220, 230 або 240 В, частоту — 50 або 60 Гц.
• MPPT-контролер на 80 А. Приймає сонячні панелі сумарною потужністю до 3000 Вт, напруга холостого ходу ланцюжка — до 450 В, вхід MPPT один.
• Заряд від мережі до 60 А. Струм заряду від мережі виставляють у меню від 10 до 60 А (програма 11): швидко або щадно, як дозволяє паспорт акумулятора.
• Сонце й мережа разом. У режимі SUB панелі живлять навантаження першими, а мережа додає лише те, чого бракує.
• ДБЖ із перемиканням за 10 мс. У режимі UPS інвертор переходить на акумулятор за 10 мс; у заводському режимі для побутових приладів — за 20 мс.
• Літій з BMS. Літієві батареї працюють у режимі LIB зі зв'язком з BMS через RS485 (протоколи PYLON і PACE).
• Wi-Fi-модуль у комплекті. Моніторинг зі смартфона, модуль уже в коробці.

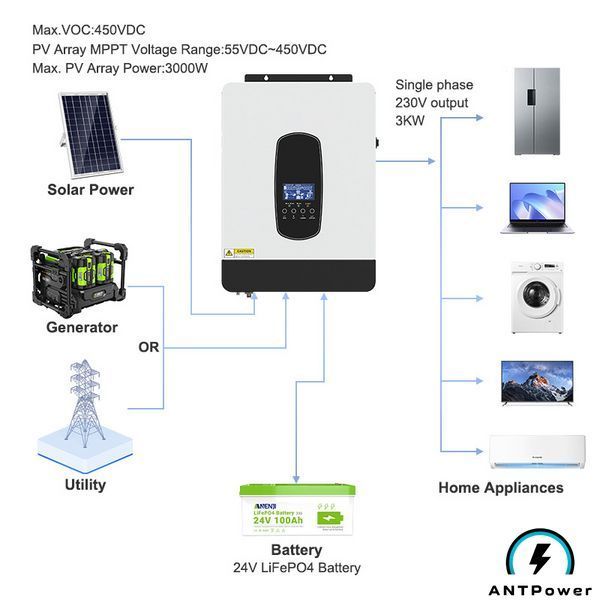

Як працює Anenji ANJ-SP-3200: режими SUB і SBU

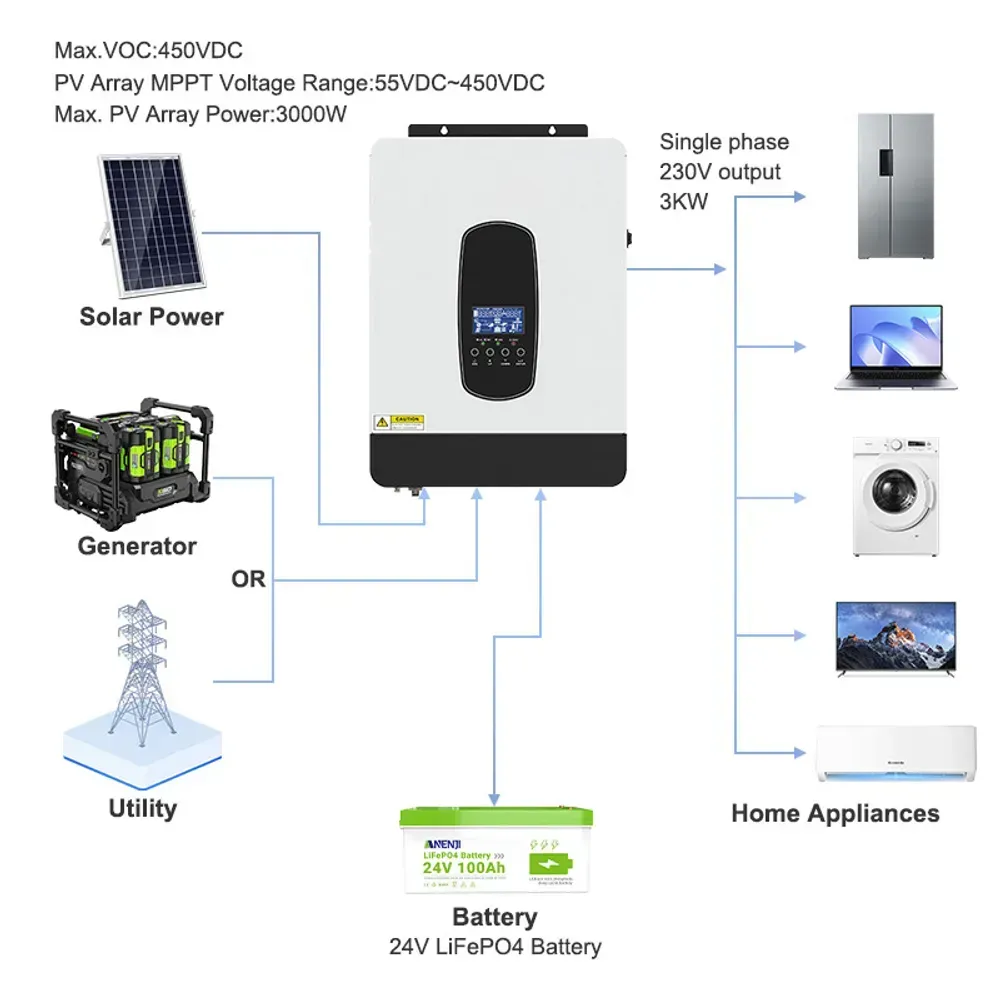

Гібридний інвертор сам вирішує, звідки брати енергію щомиті: із сонця, з мережі чи з акумулятора. Загальний принцип пояснено окремо: що таке гібридний інвертор і чим він відрізняється.

В ANJ-SP-3200 пріоритет джерела задає програма 01 меню, і варіантів у ній два.

Заряд акумулятора налаштовують окремо, програмою 16: сонце й мережа разом (за замовчуванням), сонце першим, а мережа лише тоді, коли сонця немає, або тільки сонце. Під час роботи від батареї акумулятор заряджає тільки сонце.

Діапазон вхідної напруги задає програма 03. За замовчуванням стоїть APL — режим для побутових приладів: інвертор приймає мережу від 90 до 280 В і перемикається на батарею за 20 мс. UPS звужує діапазон до 170–280 В, зате перемикання займає 10 мс: це варіант для комп'ютера. Якщо в APL напруга мережі падає нижче 170 В, інвертор знижує допустиму вихідну потужність, за графіком виробника до половини номіналу при 90 В.

Без акумулятора інвертор працює, лише поки є мережа: тоді навантаження живлять мережа й панелі разом (в інструкції це Line Mode). Живлення будинку від самих панелей, без мережі й без батареї, інструкція не описує, тому на час відключення світла акумулятор обов'язковий.

Налаштування Anenji ANJ-SP-3200: головні програми меню

У меню заходять утриманням кнопки ENTER протягом 3 секунд, кнопками UP і DOWN гортають, ENTER підтверджує, ESC — вихід. Програм у меню кілька десятків, але для запуску зазвичай вистачає тих, що в таблиці:

За замовчуванням у програмі 05 стоїть AGM. Для літієвої батареї виберіть LIB, у програмі 10 — протокол її BMS, і підключіть кабель зв'язку. Літієву батарею без зв'язку з інвертором виробник не допускає: потрібна BMS з протоколом PYLON або PACE через RS485.

Перевірте й програму 02: заводські 60 А загального струму заряду можуть виявитися більшими, ніж дозволяє паспорт вашої батареї. Програми 02 і 11 виставляйте не вище за допустимий струм заряду батареї; для свинцевих виробник радить 0,2C, тобто близько 20 А на 100 А·год.

⚡ Застосування: що живити і на скільки вистачить акумулятора

Типовий сценарій — резерв на відключення світла: газовий котел, холодильник, роутер, освітлення, ноутбук або ПК. Потужність кожного приладу вказана на його шильдику чи в паспорті; складіть ті, що працюють одночасно, і отримаєте своє навантаження. Друга частина завдання — ємність акумулятора, саме вона визначає, скільки годин протримається будинок.

Орієнтовний час роботи в таблиці — розрахунок: енергія батареї (25,6 В × А·год) × 0,9 ÷ навантаження. Коефіцієнт 0,9 враховує втрати на перетворення та залишок заряду, який BMS не віддає. Власне споживання інвертора, до 35 Вт, додайте до свого навантаження.

Для 2000 Вт і більше важлива не лише ємність, а й струм, який батарея готова віддати. При 3000 Вт інвертор бере з батареї приблизно 125 А, поки напруга LiFePO4 тримається на рівні 25–26 В, близько 133 А при 24 В і від 160 А біля мінімального порога відключення (20 В). Розрахунок іде за піковим ККД 94 %, тож реальний струм трохи більший, а пуск компресора чи насоса на кілька секунд піднімає його ще вище. Батарея з BMS на 100 А тривало потягне близько 2 кВт, а ближче до розряду — менше; для повних 3000 Вт BMS має тримати щонайменше 160 А тривало й витримувати пусковий струм.

Якщо в котла є фазозалежна автоматика, перевірте в його інструкції вимоги до живлення та заземлення до того, як ставити його на інвертор.

📷 Як підключити Anenji ANJ-SP-3200: клеми, автомати, панелі

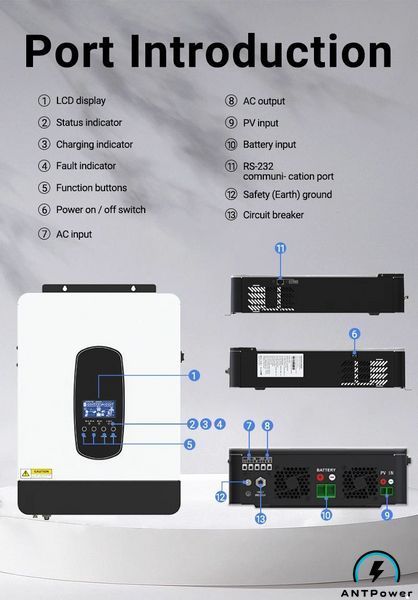

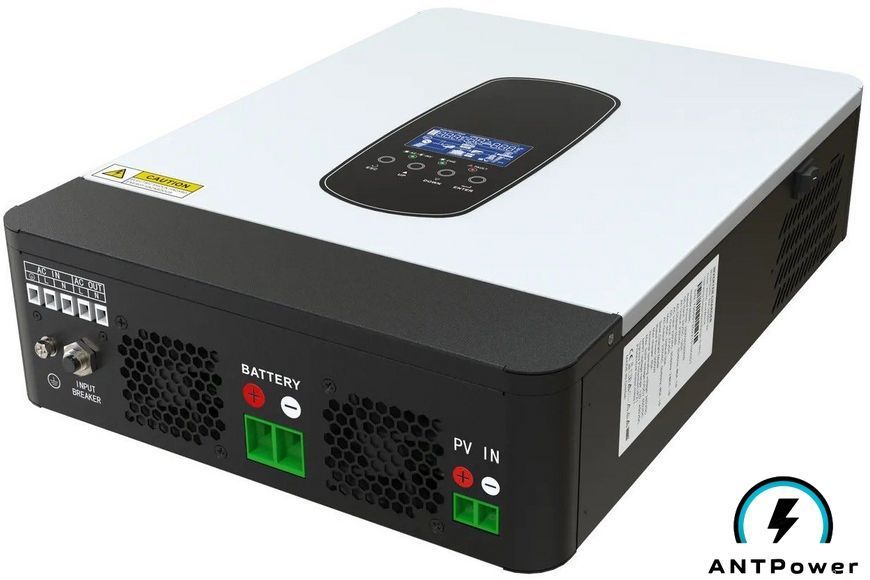

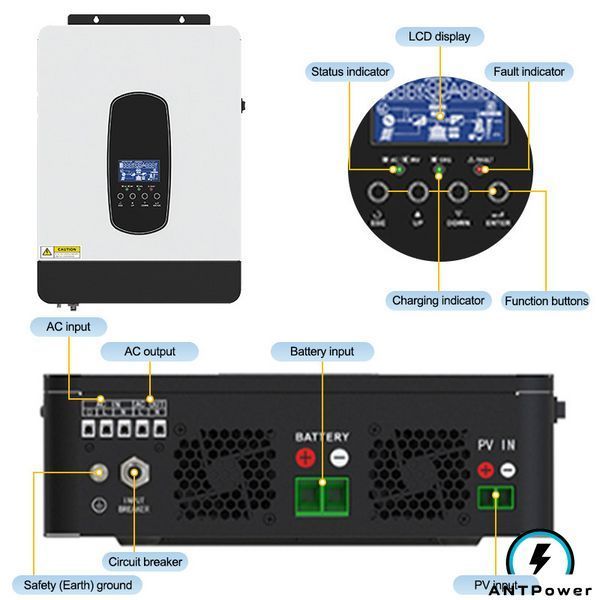

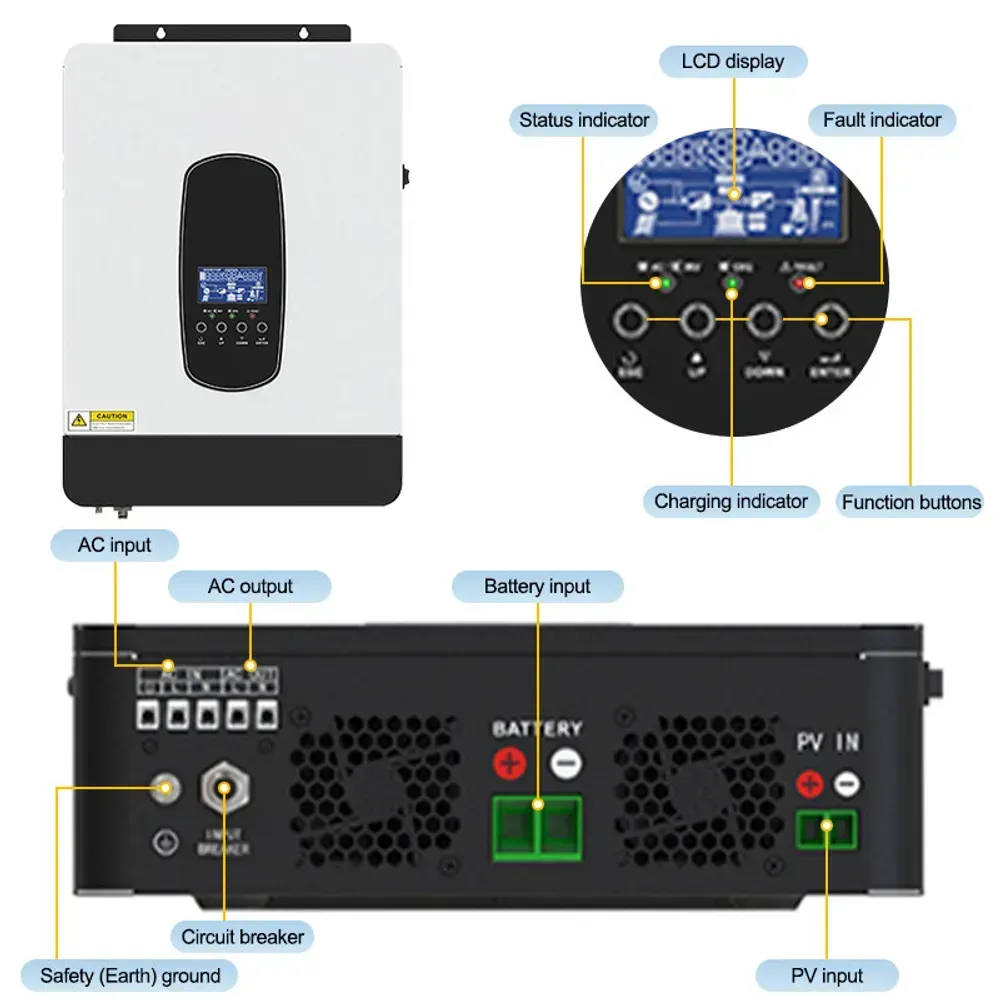

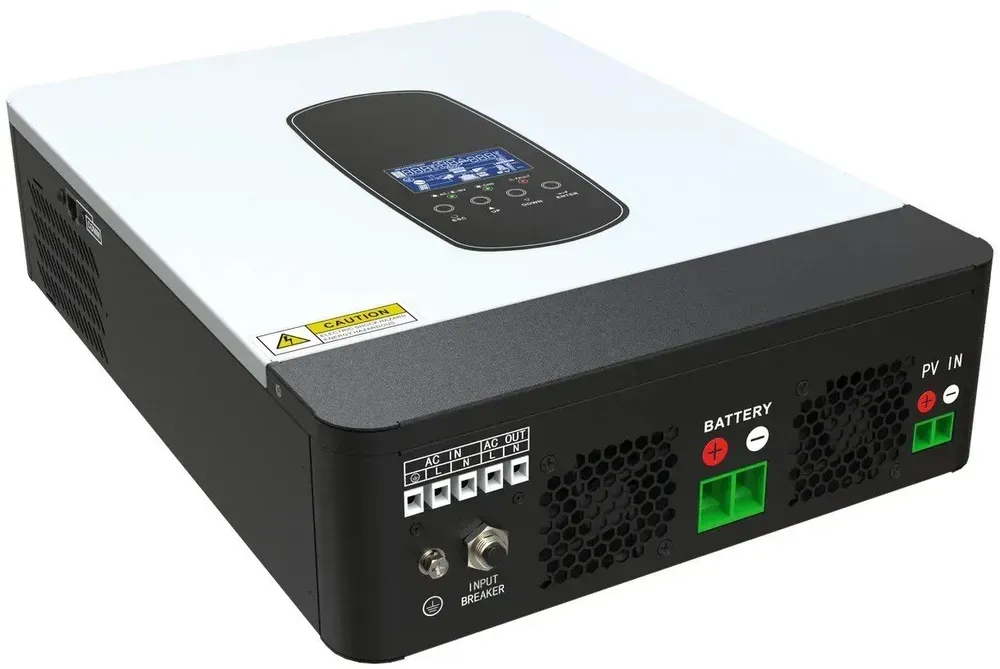

Усі силові клеми зібрані на нижній панелі: вхід мережі AC IN, вихід на навантаження AC OUT, клеми акумулятора BATTERY, вхід сонячних панелей PV IN і гвинт заземлення. Поруч розташована кнопка INPUT BREAKER, вбудований автомат на вході мережі. Порт зв'язку і вимикач живлення — на бічних стінках корпусу.

Вбудований INPUT BREAKER не скасовує зовнішніх автоматів. Інструкція прямо вимагає три речі: автомат змінного струму між мережею та інвертором, захист від надструму між акумулятором та інвертором (запобіжник або автомат постійного струму; роз'єднувач для обслуговування його не замінює) і автомат постійного струму між панелями та інвертором. Номіналів виробник не наводить: їх розраховують з огляду на вашу проводку, довжину кабелів і батарею.

Порядок робіт: перед підключенням клем AC розмикають захист акумулятора, а з проводів першим під'єднують захисне заземлення. Інвертор кріплять вертикально на бетон чи іншу негорючу основу із зазором 20–50 см для охолодження. Пиловий фільтр установлено ще на заводі, чистити його радять раз на місяць. Робоча температура за інструкцією — від 0 °C (сайт виробника називає −10 °C), тож у неопалюваному приміщенні взимку інвертор ставити не варто.

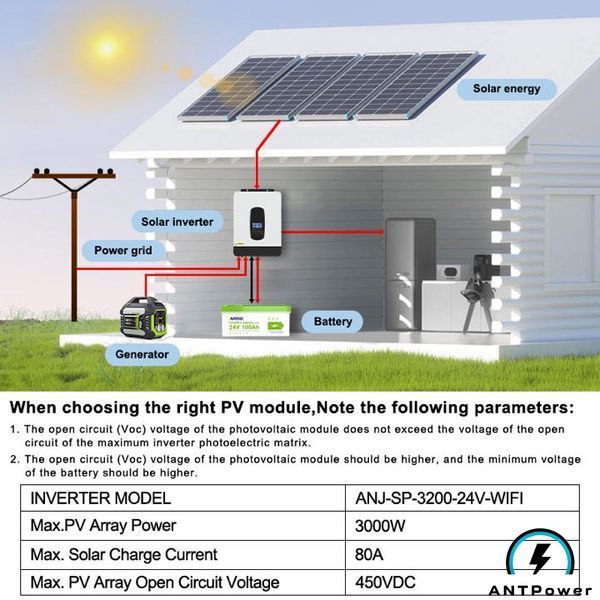

Сонячні панелі з'єднують послідовно в ланцюжок (стрінг). Його напруга холостого ходу (Voc) не повинна перевищувати 450 В навіть у мороз: на холоді Voc панелей зростає. В інструкції є приклад для панелей 250 Вт з Voc 37,7 В і робочим струмом 8,3 А — не більше 11 штук в одному ланцюжку, але це розрахунок без запасу на холод: 11 × 37,7 = 414,7 В уже за паспортом. З урахуванням морозу таких панелей у ланцюжку має бути менше; точну кількість порахуйте за температурним коефіцієнтом Voc із паспорта своїх панелей. Мінімальну кількість інструкція наводить суперечливо (6 у заголовку таблиці, 3 в її рядках), тому стежте, щоб робоча напруга ланцюжка (Vmp) навіть у спеку лишалася вище нижньої межі MPPT, 55 В.

Робочий діапазон MPPT інструкція вказує 55–430 В, а сайт виробника — 55–450 В. Плануйте робочу напругу ланцюжка в межах 55–430 В: так вона вкладається в обидва діапазони.

Окремий АВР для перемикання між мережею та батареєю не потрібен: це відбувається всередині приладу. Як завести інвертор у щит будинку і розвести групи розеток, показано в статті схема підключення гібридного інвертора до мережі.

🔧 Anenji 3.2 кВт, Anenji 4.2 кВт, Y&H 3 кВт чи PowMr 3200W — що обрати

Почніть із двох цифр і однієї перевірки: тривале навантаження у ватах, напруга акумулятора і, якщо батарея літієва, протокол її BMS. Якщо прилади, що працюють одночасно, вкладаються в 3000 Вт, батарея на 24 В або буде такою, а BMS літієвої батареї підтримує PYLON чи PACE через RS485, Anenji ANJ-SP-3200 вам підійде. Якщо виходить більше 3 кВт, дивіться на старшу модель того ж бренду — гібридний інвертор Anenji 4.2 кВт на 24 В.

Інвертори інших брендів порівнюйте за таблицями, а не за назвою: тривалу потужність, вхід панелей (Вт і Voc), струм заряду, режими. У каталозі поруч є гібридний інвертор PowMr 3200W на 24 В та гібридний сонячний інвертор Y&H 3 кВт на 24 В.

Ширше про вибір потужності, напруги системи й типу батареї — у статті як вибрати інвертор для свого дому.

🔍 Технічні характеристики Anenji ANJ-SP-3200-24V-WIFI

📦 Що ще знадобиться для системи на 24 В

• Акумулятор 24 В. Свинцевий AGM або LiFePO4 на 8 елементів (25,6 В), BMS якого працює з PYLON чи PACE через RS485. Тривалий струм розряду BMS — від 160 А, якщо плануєте навантаження до 3000 Вт.
• Захист від надструму між акумулятором та інвертором. Обов'язково запобіжник або автомат постійного струму; самого роз'єднувача мало. Номінал добирають із запасом над тим самим струмом розряду.
• Кабель акумулятора. Короткий, мідний; його допустимий струм не менший за номінал автомата, який його захищає. Як узгодити це з розміром клем BATTERY, вирішує електрик.
• Автомат на вході мережі та DC-автомат на ланцюг панелей. Обидва обов'язкові; DC-автомат для панелей має бути розрахований на постійну напругу не нижче 450 В.
• Сонячні панелі, якщо збираєтеся їх ставити: до 3000 Вт сумарно, Voc ланцюжка до 450 В навіть у мороз.

Як вибрати номінал і де саме його ставити, розповідаємо в статті який автомат ставити між АКБ та інвертором. Акумулятори на 24 В і автомати постійного струму є в нашому каталозі; протокол BMS літієвої батареї перед покупкою уточніть у менеджера.

🛡️ Гарантія та відповідальність

Гарантія на інвертор — 12 місяців, її надає наш магазин. Якщо несправний сам прилад, звертайтеся до нас за гарантією. Силову частину (щит, автомати, кабелі акумулятора) радимо доручити кваліфікованому електрику.

Кому підходить, а кому — ні

Anenji 3.2 кВт підійде, якщо:

• у будинку, на дачі чи в квартирі потрібен резерв на відключення для котла, холодильника, зв'язку та світла;
• акумулятор уже є або планується на 24 В;
• хочете додати до 3000 Вт сонячних панелей і вдень брати енергію сонця;
• потрібен моніторинг зі смартфона через Wi-Fi.

Варто обрати іншу модель, якщо:

• потрібно віддавати надлишки сонячної енергії в мережу: такого режиму в цьому інверторі немає;
• плануєте з'єднати кілька інверторів паралельно чи зібрати трифазну систему: паралельної роботи немає;
• батарея на 12 або 48 В: інвертор розрахований тільки на 24 В;
• BMS вашої батареї не підтримує PYLON чи PACE через RS485 (наприклад, має лише CAN): літій без такого зв'язку виробник не допускає;
• хочете живити будинок від самих панелей, без акумулятора й без мережі.
