У меню гібридного інвертора три десятки пунктів, але щоденну поведінку будинку задають три: пріоритет джерела живлення, пріоритет джерела заряду та поріг, на якому інвертор віддає навантаження мережі. Решта — тип акумулятора, напруги заряду, струми й розклад — виставляється один раз під конкретну батарею і більше не чіпається. Що означає кожен параметр, які комбінації працюють під типові задачі і чому номер програми у вашому апараті майже напевно не збігається з чужою інструкцією з інтернету.
Зміст: що взагалі налаштовують · три головні параметри · таблиця 12 пунктів меню · номери програм · чотири сценарії · типові помилки · що є у нас · часті запитання · коротко про головне
Що взагалі налаштовують у гібридному інверторі
Усередині корпусу живуть три вузли: перетворювач, мережеве зарядне і сонячний MPPT-контролер. Меню потрібне рівно для того, щоб пояснити цим трьом, хто з них головний у кожен момент доби.
Заводські значення розраховані на найбезпечніший сценарій: тип акумулятора — свинцевий AGM, заряд іде від сонця і мережі одночасно. А для пріоритету джерела живлення заводського значення в мануалі не вказано взагалі — його виставляють при встановленні, і саме на ньому найчастіше помиляються. Для будинку, куди інвертор поставили заради економії або заради LiFePO4-батареї, це коштує дорого: апарат працює справно, просто робить не те, чого від нього чекають.
Що не налаштовується в меню: схема підключення до будинку. Автомати, реле напруги, розділення на резервну й нерезервну лінії — це щиток, а не параметри. Про нього окремо: схема підключення інвертора до щитка. Якщо апарат ще не куплений, спершу визначтеся з потужністю і напругою шини — тут ми виходимо з того, що інвертор уже висить на стіні.

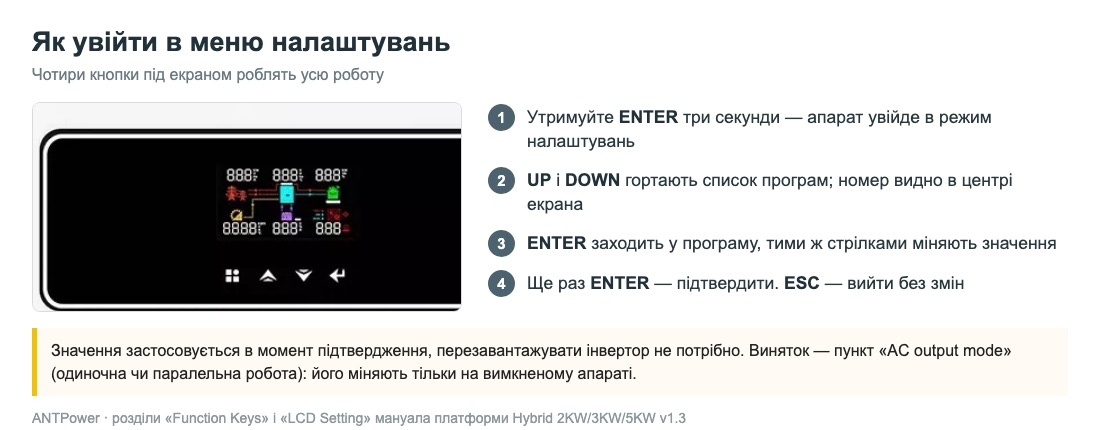

Як зайти в меню налаштувань
Значення застосовується в момент підтвердження — перезавантажувати апарат не потрібно. Виняток один: пункт «AC output mode», який відповідає за одиночну чи паралельну роботу, міняється тільки на вимкненому інверторі.
⚡ Три параметри, від яких залежить, чи буде вдень світло

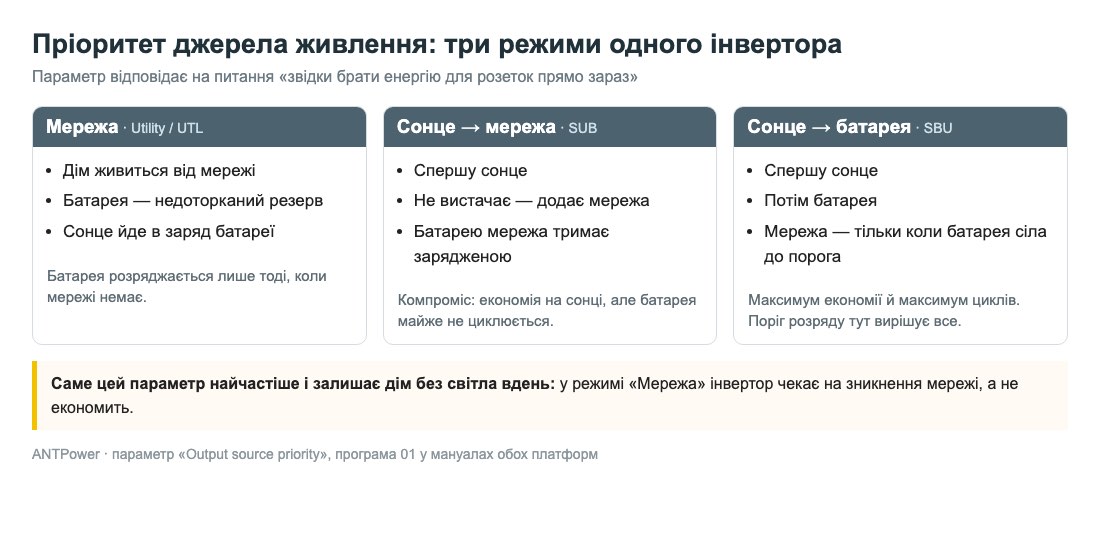

Пріоритет джерела живлення
Головний параметр усього меню. Він відповідає на одне питання: звідки інвертор бере енергію для розеток прямо зараз. В англомовному меню — Output source priority, і майже в усіх апаратах цього класу це програма 01.
Найчастіша скарга «інвертор стоїть, а вдень усе одно немає світла» майже завжди зводиться до цього пункту. У режимі «Мережа» апарат за задумом чекає, поки мережа зникне, і не витрачає батарею до того моменту. Так задумано, і уставку видно в першому ж пункті меню.
Пріоритет джерела заряду
Другий за важливістю. Задає, звідки батарея заряджається: тільки сонцем, сонцем і мережею разом, чи сонцем у першу чергу з добором від мережі. За замовчуванням зазвичай стоїть «сонце і мережа одночасно» — найшвидший, але й найдорожчий варіант, бо частину заряду ви оплачуєте лічильником.
Поруч живе окремий пункт «пріоритет сонця»: віддавати сонячну енергію спершу в батарею чи спершу в навантаження. Для будинку, який удень порожній, логічніше в батарею. Для будинку, де вдень працюють, — у навантаження.
Поріг переходу на мережу
Напруга, на якій інвертор віддає навантаження мережі, поки мережа є. Аварійне вимкнення живе окремо і спрацьовує вже тоді, коли мережі немає і батарея на межі.
Наш інженер орієнтується приблизно на 25–35 % залишку. Це орієнтир, а не уставка з мануала: у вольтах він виглядає по-різному для свинцю і для LiFePO4, бо в літію напруга майже не падає аж до кінця розряду.
📊 Таблиця: 12 параметрів меню гібридного інвертора
Дванадцять пунктів, які реально доводиться відкривати. Назви — англійською, бо в меню вони саме такі; значення за замовчуванням наведені з мануала платформи Hybrid 2/3/5 кВт для 48-вольтової версії.
| Пункт меню | Що задає | Що це змінює в будинку |
|---|---|---|
| Output source priority | звідки живиться навантаження: мережа, сонце → мережа, сонце → батарея | чи витрачається батарея вдень, коли мережа є |
| Charger source priority | сонце першим · сонце і мережа разом (типове заводське) · тільки сонце | скільки заряду ви оплачуєте лічильником |
| Solar supply priority | сонце спершу в батарею чи спершу в навантаження | чи буде батарея повною до вечора |
| Battery type | AGM (типове заводське) · Flooded · User-Defined | увесь профіль заряду; для LiFePO4 ставлять User-Defined |

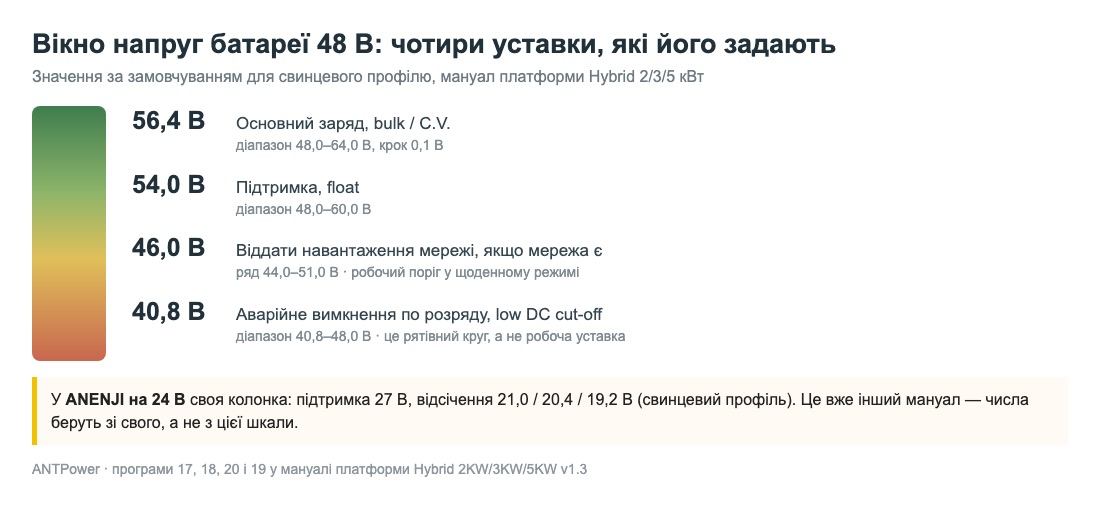

| Bulk / C.V. voltage | напруга основного заряду, типово 56,4 В, діапазон 48,0–64,0 В | наскільки повно заряджається батарея |
| Floating voltage | напруга підтримки, типово 54,0 В, діапазон 48,0–60,0 В | чи гріється батарея, стоячи на зарядці |
| Low DC cut-off | аварійне вимкнення по розряду, типово 40,8 В, діапазон 40,8–48,0 В | де межа, за якою інвертор просто гасне |
| Battery stop discharging when grid is available | перехід на мережу, типово 46,0 В, ряд 44,0–51,0 В | робочий поріг: скільки батареї ви витрачаєте щодня |
| Maximum charging current | сумарний струм заряду, типово 60 А, крок 10 А; верхня межа залежить від класу апарата | як швидко заряджається батарея і чи витримує це її BMS |
| Maximum utility charging current | струм заряду саме від мережі, типово 30 А; ряд починається з 2 А, стеля — за класом апарата | яку потужність ви тягнете з мережі вночі |
| AC input voltage range | Appliances 90–280 В (типове заводське) або UPS 170–280 В | яку просілу мережу апарат вважає придатною |
| Start / stop charging time for AC charger | годинник заряду від мережі, 00:00–23:00, крок 1 година | чи вмієте ви заряджатися по нічній ставці |
🔍 Номер програми у вашому інверторі майже напевно інший
Це головна пастка всіх інструкцій із форумів і відео. Ми звірили мануал платформи цього класу з мануалом ANENJI із нашого каталогу — номери програм у них розходяться.
Звідси правило: запам'ятовуйте назву функції англійською, а номер шукайте в таблиці свого мануала. Назви якраз стабільні — Output source priority, Battery type, Bulk charging voltage зустрічаються майже дослівно в апаратах різних брендів.
Те саме стосується напруг. У мануалі ANENJI є окрема колонка під 24-вольтову систему: підтримка 27 В, відсічення 21,0 / 20,4 / 19,2 В залежно від навантаження. Числа беруть звідти й звіряють із паспортом своєї батареї.
Паперова інструкція йде в коробці з апаратом, але залежить від бренда й партії — трапляються версії тільки англійською чи китайською. У такому разі пишіть нам: ми підкажемо, який пункт вам потрібен, українською або російською.
Чотири типові сценарії налаштування гібридного інвертора
Сценарій 1: тільки резерв на випадок відключення
Батарея має бути повною завжди, економія не потрібна. Пріоритет живлення — мережа. Джерело заряду — сонце і мережа. Поріг переходу на мережу в цьому режимі майже не працює: апарат і так живиться від мережі, щойно вона є, а батарею бере лише на час відключення.
Гібридний апарат перемикається на мережу і назад сам, тож у чистому резерві додаткова автоматика в щитку зазвичай не потрібна. Тут же вирішується, наскільки прискіпливим бути до якості мережі. Діапазон Appliances (90–280 В) терпить глибокі просадки й рідше смикає батарею. Діапазон UPS (170–280 В) відсікає просілу мережу і бере навантаження на себе — техніці краще, батареї важче. Для будинку з котлом і насосами беріть UPS, для дачі з лампочками — Appliances.
Сценарій 2: пріоритет сонця
Панелі є, задача — платити менше. Пріоритет живлення — сонце → батарея. Джерело заряду — сонце першим, щоб мережа не доливала заряд удень за гроші. Поріг переходу на мережу — орієнтовно 25–35 % залишку.
Мінус чесно: батарея в цьому режимі циклюється щодня. Для LiFePO4 це нормальний ресурс, для свинцю — швидке зношення.
Сценарій 3: заряд по нічному тарифу
Двозонний лічильник, нічна ставка приблизно вдвічі нижча за денну. Пріоритет живлення — сонце → батарея, а заряд від мережі обмежують годинником: старт і стоп заряду виставляють у вікні нічної ставки. Струм заряду від мережі підбирають так, щоб батарея встигла набратися за це вікно і не більше.
Окремий пункт «стоп заряду при наявній мережі» дозволяє зупинитися на потрібній напрузі, а не заряджати до повної — корисно, якщо вікно довше, ніж потрібно батареї. Детальний розрахунок вигоди — у статті як економити на нічному тарифі.
Якщо вікно задає такий програматор, вхід інвертора вдень розімкнений навмисно. Батарея, що сяде раніше за відкриття нічного вікна, залишить будинок без живлення — потрібен обхідний шлях до мережі — і для цього в щиток ставлять АВР. Розбір із схемою — як підключити АВР до інвертора; самі АВР ми не возимо, їх беруть у профільних електротоварах.
Сценарій 4: зв'язка з LiFePO4 і BMS
Тип акумулятора переводять у User-Defined і вписують напруги з паспорта батареї. Заводські 56,4 і 54,0 В — це свинцевий профіль, для LiFePO4 вони не підходять.
Головне узгодження — між порогом інвертора і порогом BMS. Ставити їх однаково не можна: спрацює BMS, розімкне батарею, і інвертор побачить не «низький заряд», а зникнення акумулятора. Поріг інвертора виставляють вище за поріг BMS, щоб апарат гасив навантаження першим і робив це м'яко.
Друге узгодження — по струму. Сумарний струм заряду не має перевищувати того, що дозволяє BMS: інвертор здатний дати 60 А і більше, а стеля заряду в батареї своя і зазвичай нижча за струм, написаний на її шильді, — там указаний розрядний номінал. Пік у BMS теж свій — за нашою практикою приблизно вдвічі вищий за номінал, — але він короткочасний: на нього при виборі струму заряду не орієнтуються.
Помилки, через які будинок лишається вдень без світла
За нашим спостереженням, дім залишається без світла вдень практично тільки через неправильне налаштування. Правильно налаштований інвертор без світла не залишає.
- Пріоритет живлення залишили на мережі. За нашою практикою — найчастіший випадок. Апарат чесно чекає відключення й нічого не економить.
- Аварійне вимкнення переплутали з робочим порогом. Low DC cut-off — це рятівний круг. У паспорті ANENJI поріг захисту заданий від навантаження: для 48-вольтової машини 42,0 В при легкому і 38,4 В при важкому. Щоденний перехід на мережу задають іншим пунктом меню.
- Струм заряду залишили заводським. 60 А в маленьку батарею — це перегрів і робота BMS у захист.
- Тип акумулятора не переключили. LiFePO4 заряджається за свинцевим профілем доти, доки не почне здуватися.
- Обраний клас апарата не тягне пуски. Апарат підбирають під те, що працює постійно, а пускові кидки перевіряють окремо — піковою цифрою з паспорта. Вона різна навіть у машин однакової потужності: у ANENJI і MPS-VIII ECO на 6,2 кВт це 10 000 Вт, а в PowerMR PRO того ж класу — 12 400 Вт. Тому дивляться картку свого апарата, а не сусіднього.
Чого боятися не варто: зіпсувати апарат налаштуваннями складно. У всіх наших інверторах є вбудований захист, і він непоганий — від короткого замикання, перевантаження, перегріву й глибокого розряду. Ризикують не інвертором, а батареєю: саме їй шкодять неправильні напруги заряду.
📦 Що з цього є у нас
Значення за замовчуванням у таблиці вище — з мануала платформи Hybrid 2/3/5 кВт. Апарати нижче — з нашого каталогу, і саме з їхніх мануалів узяті номери програм і напруги ANENJI.
- гібридний інвертор ANENJI 4,2 кВт на 24 В — з Wi-Fi, MPPT 100 А, PV до 4,5 кВт;
- ANENJI 6,2 кВт на 48 вольтів з Wi-Fi — MPPT 120 А, PV до 6,5 кВт;
- MPS-VIII ECO 6,2 кВт на 48 вольтів — пік 10 000 Вт, заряд від мережі до 100 А, вихід 27,0 А;
- PowerMR PRO 6,2 кВт на 48 вольтів — той самий клас, але пік 12 400 Вт;
- вибрати за напругою шини: гібридні інвертори на 24 вольти або гібридні інвертори на 48 вольтів;
- під сценарій із LiFePO4 знадобиться батарея — акумуляторні батареї для інверторів.
Гарантія ANTPower — 12 місяців. Заводська «гарантія з Китаю» на практиці формальна, тому відповідає той, хто продав.
Часті запитання
Інвертор не заряджає акумулятор — що дивитися першим?
Пріоритет джерела заряду. Якщо там стоїть «тільки сонце», а сонця немає, апарат від мережі заряджати не буде — це не поломка. Друге місце — струм заряду від мережі: якщо він виставлений у мінімум, заряд іде, але майже непомітно. Третє — годинник заряду: коли вікно закрите, зарядний пристрій мовчить.
Які напруги ставити для LiFePO4 на 24 В?
Ті, що написані в паспорті вашої батареї, і тільки їх. Числа для 48-вольтової системи вище — приклад; у мануалі ANENJI є своя колонка під 24 В, там підтримка 27 В і відсічення 21,0 / 20,4 / 19,2 В. Але це свинцевий профіль за замовчуванням: для LiFePO4 він не годиться. Тип акумулятора переводять у User-Defined і вписують числа з паспорта батареї.
Чому інвертор удень бере енергію з мережі, хоча є сонце?
Найімовірніше, пріоритет джерела живлення стоїть на мережі. Другий варіант — пріоритет сонця виставлений «спершу в навантаження», батарея вже повна, а панелей не вистачає, і різницю добирає мережа. Обидва пункти лежать поруч у меню.
Чим відрізняються режими Appliances і UPS у вхідному діапазоні?
Шириною вікна, яке апарат вважає нормальною мережею: приблизно 90–280 В у першому випадку і 170–280 В у другому. UPS швидше відсікає просілу мережу й захищає техніку, але частіше переводить будинок на батарею. Appliances терпить погану мережу довше й береже цикли.
Чи можна зіпсувати інвертор налаштуваннями?
Сам інвертор — навряд чи: вбудований захист відпрацьовує і від перевантаження, і від перегріву, і від глибокого розряду. А от батарею зіпсувати можна легко — неправильним профілем заряду або занадто високою напругою. Тому напруги беруть з паспорта, а не з чужого відео.
Мій поріг розряду й поріг BMS однакові — це погано?
Так. Коли пороги збігаються, першою спрацьовує BMS і розмикає батарею — інвертор бачить не «низький заряд», а зникнення акумулятора, і йде в помилку. Поріг інвертора виставляють вище, щоб він гасив навантаження першим.
Чи є застосунок для керування інвертором з телефона?
Залежить від комплектації: у версіях з Wi-Fi-модулем моніторинг є, у базових — ні. Керувати критичними уставками все одно зручніше з лицьової панелі: набір пунктів у застосунку зазвичай вужчий за меню самого апарата.
Скільки часу займає перше налаштування?
Якщо параметри вже вирішені — хвилин десять на всі дванадцять пунктів. Довше йде підготовка: витягнути з паспорта батареї напруги заряду й розряду, дізнатися допустимий струм її BMS і визначитися зі сценарієм. Кнопки — найпростіша частина; помиляються саме на цьому кроці.
Коротко про головне
Три параметри задають поведінку: пріоритет джерела живлення, пріоритет джерела заряду і поріг переходу на мережу. Заводські значення розраховані на свинцеву батарею, а пріоритет джерела живлення заводського значення взагалі не має — його задає той, хто монтував. Під економію ці три параметри міняють свідомо, і починають саме з них.
Напруги заряду беруть з паспорта батареї. Номер програми шукають у своєму мануалі за назвою функції: у двох апаратів одного класу одна й та сама уставка може мати різні номери.
Наступний крок — відкрийте меню свого інвертора й подивіться, що стоїть у першому пункті. Якщо там мережа, а ви чекали економії, ви щойно знайшли причину. Не знаєте, який апарат вам потрібен, — почніть з розділу гібридних інверторів на 48 вольтів.
