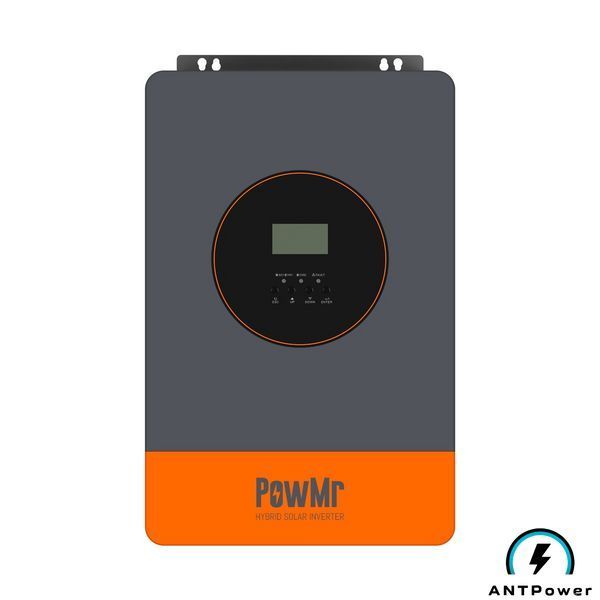

Гибридный инвертор PowMr POW-HVM6.5KP 6.5 кВт — прибор на 48 В, в котором собраны сразу три устройства: солнечный контроллер заряда, зарядное устройство от сети и инвертор чистой синусоиды. Один прибор выдаёт одну фазу 220–240 В. Главная особенность модели — параллельная работа: до девяти инверторов в одну фазу, а из трёх и более приборов можно собрать трёхфазную систему для дома с трёхфазным вводом.

Технические данные POW-HVM6.5KP взяты из официальной инструкции PowMr (версия V1.0.0304); страницы в скобках указаны по нумерации PDF.

Про «6.5 кВт»: сколько от батареи, а сколько с солнцем

В паспорте производителя в строке номинальной мощности стоят два числа для разных условий работы. 6500 Вт инвертор отдаёт тогда, когда солнечные панели дают не меньше 2000 Вт. Только от аккумулятора, ночью или в пасмурный день, номинал — 6200 Вт. Короткий пик, например при пуске двигателя, — до 12 400 ВА.

Для быта это значит: рассчитывайте длительную нагрузку на 6200 Вт, а запас до 6500 Вт воспринимайте как бонус солнечного дня. Производитель пишет, что инвертор питает и двигательную нагрузку — вентилятор, холодильник, кондиционер (стр. 8). С кондиционером есть оговорка из той же инструкции: после пропадания питания ему нужно 2–3 минуты на перезапуск, поэтому проверьте, есть ли у вашего кондиционера задержка включения (стр. 17).

Параллельное подключение: да, до 9 инверторов вместе

Да. По инструкции PowMr, в параллель соединяют до 9 таких инверторов (стр. 7). Кабель параллели и провод выравнивания тока лежат в коробке каждого прибора (стр. 11), но их длину инструкция не указывает. Параллель бывает двух видов.

• Одна фаза, от 2 до 9 инверторов. Приборы работают вместе на одну линию 220–240 В. На каждом в программе 04 ставят режим «PAL».
• Три фазы, от 3 до 9 инверторов. Минимум один прибор на каждую фазу и не больше четырёх на одну. В программе 04 каждому задают его фазу: «3P1», «3P2» или «3P3».

Для параллели производитель требует:

• один общий банк аккумуляторов на все инверторы, кабели к нему — одинаковой длины (стр. 54, 56);
• кабель от общей шины до батареи — сечением во столько раз больше, чем у кабеля одного инвертора, сколько инверторов в параллели, а для входа и выхода переменного тока — тот же принцип (стр. 55);
• все приборы — на одном уровне (стр. 54);
• отдельный массив солнечных панелей для каждого инвертора (стр. 66);
• соединённые выходные нейтрали всех приборов (стр. 55);
• провод выравнивания тока — только между приборами одной фазы (стр. 60);
• одинаковую модель и одинаковую версию прошивки на всех приборах (руководство PowMr по параллельному подключению).

Программу 04 меняют только в режиме ожидания, когда выход выключен (стр. 67). После первого запуска однофазной параллели один прибор становится ведущим и показывает на экране «HS», остальные — ведомые с отметкой «SL» (стр. 69). Автоматы и ёмкость батареи для 2–9 приборов, а также когда стоит проверить длину штатных кабелей и что инструкция говорит о запуске трёх фаз — в разделе «Параллель и три фазы» ниже.

✅ Основные преимущества

• Параллель до 9 приборов. Одна фаза (режим PAL) или три фазы (3P1, 3P2, 3P3) — от трёх инверторов.
• Широкий солнечный вход: трекинг MPPT в диапазоне 60–500 В, до 8500 Вт панелей, заряд от солнца до 120 А.
• Заряд от сети до 100 А: батарея добирает заряд в часы, когда есть свет. Суммарный ток заряда от солнца и сети — до 120 А.
• Второй выход нагрузки: менее важные приборы отключаются сами, когда батарея садится, и включаются снова, когда она наберёт заряд.
• Отдача излишков в сеть включается в меню (программа 44), а режимы под параметры сети задаёт программа 50.
• Генератор как источник подключается на тот же вход переменного тока, что и сеть. Без сети прибор запускается от батареи (cold start).
• Батареи: свинцово-кислотные AGM и Flooded, литиевые с BMS — профили Pylontech, Growatt, Felicity, Techfine, протоколы LIA и LIB.

Если вы только выбираете тип прибора, разницу между гибридным, автономным и сетевым инверторами мы разобрали отдельно — в статье что такое гибридный инвертор и зачем он нужен.

Как подключить POW-HVM6.5KP: сеть, батарея, панели

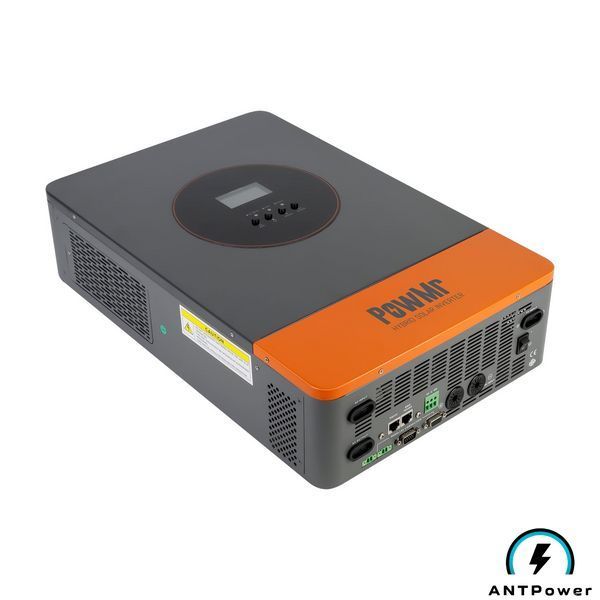

Все разъёмы собраны снизу корпуса: вход сети, основной и второй выход нагрузки, порт RS232, порт BMS/RS485, сухой контакт, порт параллели, клеммы батареи, кнопка питания, солнечный вход и клемма заземления (стр. 10).

Порядок работ по инструкции такой. Первым подключают заземление корпуса — ещё до подачи любого напряжения (стр. 12). Батарею — кабелем 1×2 AWG (38 мм²) или 2×4 AWG (25 мм²) с кольцевым наконечником, отверстие 8,4 мм, строго «плюс к плюсу», «минус к минусу» (стр. 13–14). Между батареей и инвертором обязательна отдельная защита от сверхтока (стр. 13): предохранитель на 150 А лежит в коробке (стр. 6, 11), а автомат производитель советует 150 А / 70 В DC (стр. 55).

Сеть и нагрузку подключают кабелем 10 AWG, а между сетью и инвертором ставят отдельный автомат на 63 А (стр. 15). Клеммы входа (IN) и выхода (OUT) путать нельзя. Солнечные панели — кабелем 12 AWG через отдельный автомат постоянного тока, а напряжение холостого хода цепочки (стринга) панелей не должно превышать 500 В (стр. 18–19).

Включают в такой последовательности: автомат батареи → кнопка On/Off снизу корпуса → дождаться режима инвертора → автоматы панелей и входа сети → в последнюю очередь автомат выхода на нагрузку. Выключают в обратном порядке (стр. 20). Вешают прибор вертикально, только на бетон или другую негорючую поверхность, с зазорами около 20 см по бокам и 50 см сверху и снизу (стр. 11).

Общая схема со всеми автоматами — в нашей статье схема подключения гибридного инвертора к сети. Монтаж доверьте электрику: по инструкции устанавливать прибор с батареей и выполнять всю проводку должен квалифицированный персонал (стр. 5, 13).

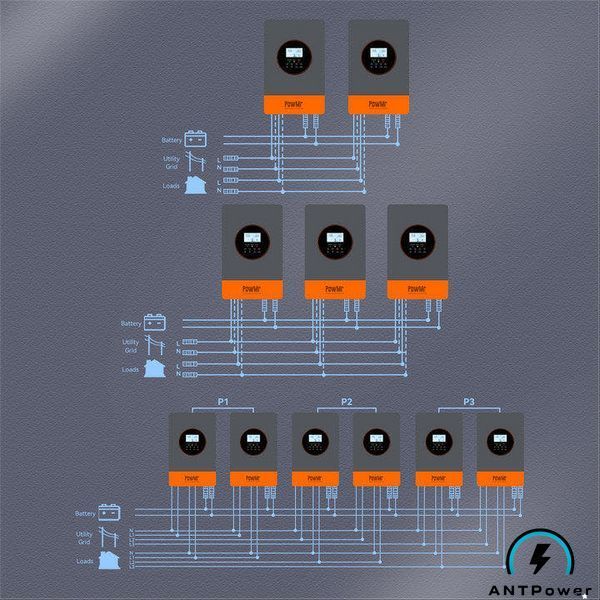

Параллель и три фазы: система из 2–9 инверторов

Параллельный режим задают в программе 04: PAL — параллель в одну фазу, 3P1 / 3P2 / 3P3 — прибор работает на фазу L1, L2 или L3. Сменить режим можно только в режиме ожидания, когда выход выключен (стр. 25).

• Для трёх фаз нужно от 3 до 9 инверторов: не меньше одного на каждую фазу и не больше четырёх на одну фазу.
• Параллель работает только с батареей, и батарея у всех инверторов общая: отдельные батареи у каждого инвертора переводят систему в режим неисправности (стр. 54, 56).
• Кабели от каждого инвертора к батарее — одинаковой длины, иначе параллель не заработает (стр. 54).
• Кабель от общей шины до батареи — сечением во столько раз больше, чем у кабеля одного инвертора, сколько инверторов в параллели; для входа и выхода переменного тока — тот же принцип (стр. 55).
• Все приборы монтируют на одном уровне (стр. 54).
• Солнечные панели у каждого инвертора свои. Один массив на несколько приборов производитель прямо запрещает — это может необратимо повредить инверторы (стр. 66).
• Провод выравнивания тока соединяет приборы только в пределах одной фазы; между разными фазами его не прокладывают (стр. 26).
• Выходные нейтрали всех инверторов должны быть соединены постоянно, иначе появится ошибка 72 (стр. 55).
• В параллель соединяют только одинаковые модели с одинаковой версией прошивки (требование руководства PowMr по параллельному подключению); разные прошивки дают ошибку 71 (стр. 68).

Кабель параллели и провод выравнивания тока лежат в коробке каждого прибора, отдельного «комплекта для параллели» инструкция не предусматривает. Длину этих кабелей она не указывает. На схемах кабели параллели замыкают в кольцо все приборы, а провода выравнивания тока — только приборы одной фазы; начиная с трёх приборов в таком кольце часть соединений идёт не к соседу, а к прибору через один (стр. 56–65). Поэтому для трёх и более инверторов в ряд заранее проверьте, хватит ли штатного кабеля параллели до прибора через один, а если на одной фазе от трёх приборов — то и провода выравнивания тока.

Производитель приводит рекомендуемую ёмкость общей батареи по числу инверторов в параллели (стр. 56) и номинал автомата на входе сети для однофазной параллели (стр. 55):

Дополнительно на каждый инвертор производитель советует свой автомат батареи 150 А / 70 В DC; вместо них можно поставить один общий, рассчитанный на сумму токов всех приборов. Кроме общего автомата на входе сети, каждый инвертор получает ещё и свой — по входному току с шильдика. Для трёхфазной системы на входе можно поставить один четырёхполюсный автомат, номинал которого считают по фазе с наибольшим числом приборов (стр. 55). В параллели функция энергосбережения отключается автоматически (стр. 26).

Порядок первого запуска инструкция описывает только для однофазной параллели: ведущий прибор показывает «HS», ведомые — «SL», а роли приборы распределяют между собой случайно (стр. 69). Пошагового порядка запуска трёх фаз в ней нет, поэтому трёхфазную систему лучше запускать с электриком, который уже собирал такие схемы. Меню и параметры разобраны в статье настройка гибридного инвертора шаг за шагом.

⚡ Применение

Дом или квартира с резервом. Один POW-HVM6.5KP с аккумулятором на 48 В держит холодильник, освещение, насос, роутер и газовый котёл во время отключений, а днём заряжает батарею от солнца. Что важнее, а что можно отключить первым, разводят на основной и второй выход.

Дом с трёхфазным вводом. Три инвертора в режимах 3P1, 3P2 и 3P3 дают три фазы. Систему можно наращивать до девяти приборов (не больше четырёх на одну фазу), не меняя уже установленные инверторы, но ёмкость батареи придётся подобрать по рекомендациям производителя (стр. 56), а входной четырёхполюсный автомат и общие шины — пересчитать под новое количество приборов по его правилам (стр. 55). Новый прибор должен быть той же модели (так требует PowMr для параллельной работы) и с той же версией прошивки: разные прошивки дают ошибку 71 (стр. 68). Остальные обязательные условия — в разделе «Параллель и три фазы» выше.

Дача и малый бизнес. Солнечная станция до 8,5 кВт панелей на одном инверторе — для дачи, магазина, мастерской или офиса, где отключения стоят денег. Во время долгих отключений на тот же вход, что и сеть, можно завести генератор — не одновременно с сетью.

Другие модели на 48 В собраны в разделе гибридные инверторы 48 вольт.

🔧 POW-HVM6.5KP или POW-HVM12KP — что брать

Обе модели — одной серии PowMr HVM…KP: параллель до девяти приборов, одна или три фазы. Разница — в мощности, солнечном входе и токе заряда. Числа старшей модели взяты из её собственной инструкции, а остальные модели бренда собраны в разделе все гибридные инверторы PowMr в нашем каталоге.

Граница между моделями простая: до 6200 Вт длительной нагрузки от батареи на один прибор и до 8,5 кВт панелей хватает POW-HVM6.5KP, а для большего есть гибридный инвертор PowMr POW-HVM12KP на 12 кВт с солнцем. Посчитать нужную мощность под свой дом поможет статья как выбрать инвертор для дома.

🔍 Технические характеристики

📦 Что ещё понадобится

В коробке лежат: инвертор, инструкция, кабель параллели, провод выравнивания тока, два анкера M6×80 мм и предохранитель батареи на 150 А (стр. 6, 11). Остальное докупают отдельно.

• Аккумулятор 48 В — свинцово-кислотный (AGM, Flooded) или литиевый. Для литиевого перед покупкой сверьте, есть ли протокол BMS вашей батареи в меню инвертора (программа 05). По нашей практике, аккумуляторы ANTPower LiFePO4 51,2 В на 280 А·ч держат с этим инвертором связь по BMS — поэтому их мы и предлагаем вместе с ним.
• Автомат на батарею 150 А / 70 В DC — именно такой номинал производитель указывает для одного инвертора (стр. 55). Почему мы советуем ставить между аккумулятором и инвертором ещё и автомат, а не ограничиваться предохранителем, объясняем в статье автомат между АКБ и инвертором.
• Кабели: к батарее 38 мм² (или два по 25 мм²), сеть и нагрузка — 10 AWG, панели — 12 AWG.
• Автомат 63 А между сетью и инвертором и автомат постоянного тока между панелями и инвертором.
• Wi-Fi — отдельно. Модуля нет в комплекте. Для POW-HVM6.5KP производитель в таблице совместимости Wi-Fi-модулей PowMr указывает свой модуль WIFI-RELAB (RS232, приложение Solar of Things, только сети 2,4 ГГц); мы его не продаём.

Видео

Отдельного ролика о POW-HVM6.5KP у PowMr мы не нашли. Официальные видео PowMr сняты для других моделей той же серии — POW-HVM6.2KP и POW-HVM11KP; в кадре — POW-HVM6.2KP: корпус и передняя панель у неё внешне такие же, а нумерация программ меню совпадает с инструкцией POW-HVM6.5KP. В обоих роликах прибор висит на деревянной плите (OSB) — так не делайте: инструкция допускает только бетон или другую негорючую поверхность (стр. 11).

Пошаговая настройка меню, в том числе параллели и трёх фаз (программа 04: PAL, 3P1/3P2/3P3), типа батареи и порогов уровня заряда (SOC). Видео на английском, в плеере можно включить автоперевод субтитров на русский.

Кабель BMS между инвертором и литиевой батареей и выбор протокола в программе 05. В инструкции POW-HVM6.5KP есть ещё программа 37 «BMS Function Switch» — перед запуском включите и её.

🛡️ Гарантия и ответственность

На POW-HVM6.5KP действует гарантия магазина — 12 месяцев. С гарантийными вопросами вы обращаетесь к нам, а не переписываетесь с производителем за границей. Доставляем по Украине за 1–3 дня. Официальную инструкцию PowMr к этой модели мы выложили на странице товара — во вкладке «Инструкция».

Чтобы прибор работал без проблем, соблюдайте требования производителя к монтажу: заземление, отдельная защита от сверхтока на батарее (как минимум предохранитель из коробки; мы советуем ещё и автомат), отдельные автоматы на сети и панелях, сечение кабелей по инструкции и монтаж на бетон или другую негорючую поверхность.

Кому подходит, а кому — нет

Подходит, если длительная нагрузка укладывается в 6200 Вт, панелей до 8,5 кВт, а в будущем вы хотите добавить второй-третий прибор параллельно или перейти на три фазы — если модель и версия прошивки те же, а батарея, шины и автоматы пересчитаны под новое число приборов. Также — если ваша батарея 48 В свинцово-кислотная или литиевая с BMS на одном из протоколов, которые есть в меню инвертора. Протокол литиевой всё равно сверьте заранее: у владельцев моделей той же серии KP бывали случаи, когда связь с BMS не устанавливалась даже с профилями из списка (Pylontech, LIB).

Не подходит, если:

• от одного прибора нужно больше 6200 Вт от батареи: для этого есть POW-HVM12KP;
• нужно управление с телефона «из коробки» — Wi-Fi-модуль придётся покупать отдельно;
• протокола BMS вашей литиевой батареи нет среди профилей инвертора, а согласовывать подключение через пункт «3rd party lithium» с поставщиком батареи вы не готовы;
• важно собственное потребление в режиме ожидания, а производитель этого числа не приводит;
• инвертор должен стоять на улице — указаний о таком монтаже в инструкции нет, а степень защиты корпуса не указана.
