У гибридного инвертора три силовых контура, и у каждого своё место: аккумулятор идёт на батарейные клеммы, сеть 220 В — на вход, розетки дома — на выход. Перепутать вход с выходом — самая дорогая ошибка на этом этапе. В мануале нашего DT-1218M, по которому написана эта статья, эти колодки подписаны «AC Input» и «AC Output», и производитель выносит в отдельное предупреждение большими буквами именно их: колодки стоят рядом, подписаны мелко, и спутать их легко.
Две стороны инвертора считаются разными числами. У DT-1218M со стороны батареи течёт 166,6 А, а на выходе 230 В при той же мощности — 7,8 А. Отсюда и разные кабели, и разные автоматы с каждой стороны.
Содержание:
- три контура: аккумулятор, вход сети, выход нагрузки
- почему кабель на 220 В тоньше аккумуляторного
- кабель и защита со стороны аккумулятора
- автомат, УЗО и заземление на стороне 220 В
- куда приходит сеть
- типичные ошибки
- что из этого есть у нас
- частые вопросы
- коротко о главном
⚡ Три контура инвертора: аккумулятор, вход сети, выход нагрузки
Все подключения живут на нижнем торце корпуса. У гибридного инвертора DT-1218M они перечислены по именам: батарейный порт, вход солнечных панелей, клемма входа сети, клемма выхода нагрузки и винт заземления.
| Контур | Что подключается | Род тока | Что стоит в разрыве |
|---|---|---|---|
| Батарейный | аккумулятор 12 / 24 / 48 В | постоянный | DC-автомат или предохранитель на «плюсе» |
| Панели | солнечный массив, если он есть | постоянный | DC-автомат |
| Вход «AC Input» | сеть 220 В из щитка | переменный | отдельный AC-автомат |
| Выход «AC Output» | линии, которые должны работать без света | переменный | групповые AC-автоматы щитка |
| Заземление | контур PE | — | ничего, прямое соединение |
Главное здесь — направление. Сеть заходит на вход, дом питается с выхода. Инвертор посередине сам решает, откуда взять энергию: из сети, из батареи или из панелей.
Порядок клемм — свойство конкретной модели. Написанное выше снято с мануала DT-1218M, а не «со всех инверторов»: раскладка и подписи колодок у каждого производителя свои. Перед монтажом откройте мануал именно своей модели. В наших карточках он лежит в блоке «Документация» и скачивается в один клик — например, у гибридного инвертора DT-1218M на 1800 Вт.
Почему кабель на 220 В — не тот же самый, что на аккумулятор
Ток на стороне батареи против тока на стороне 220 В
Мощность с обеих сторон инвертора одинакова, а ток — нет. Он считается по простой формуле: ток = мощность ÷ напряжение ÷ КПД. Чем ниже напряжение, тем больше ток при той же мощности.
Самый короткий путь к этим числам — шильда на корпусе. Придумывать ничего не нужно: производитель печатает там все три тока сразу.

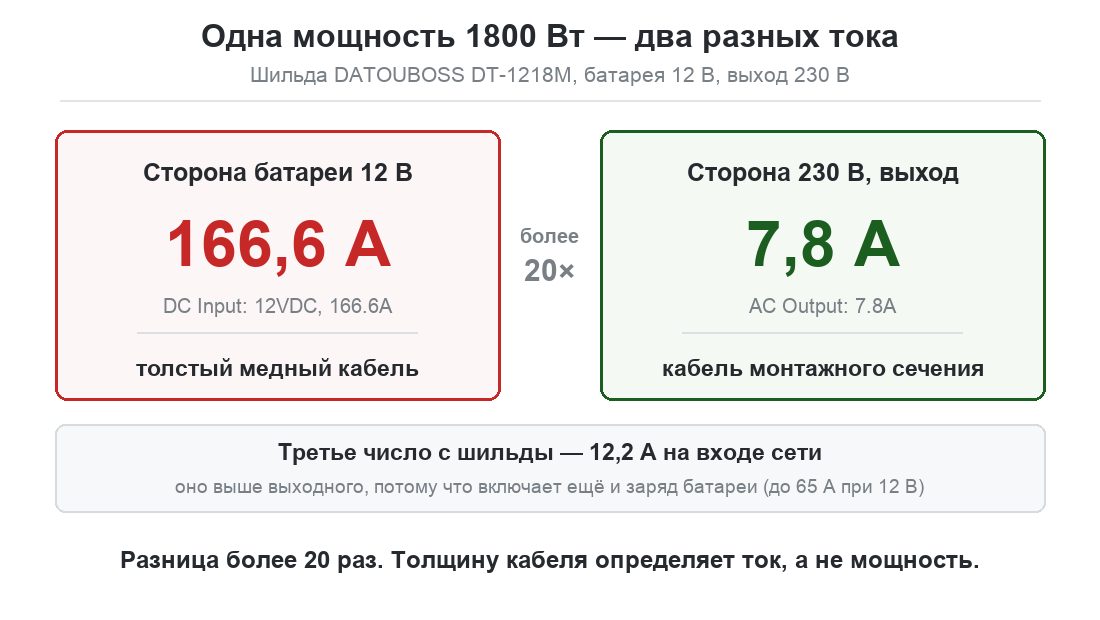

Сравнивать нужно одинаковые режимы. Мощность 1800 Вт со стороны батареи даёт 166,6 А, а та же мощность на выходе 230 В — 7,8 А. Разница более чем в двадцать раз, и именно ток, а не мощность, определяет толщину кабеля.
Третье число с шильды, 12,2 А на входе сети, выше выходного не случайно: в это число входит и питание нагрузки, и заряд батареи. 12,2 × 230 ≈ 2800 Вт — это 1800 Вт нагрузки плюс около 780 Вт заряда (паспортные 65 А зарядного тока при 12 В), а остаток разницы идёт на потери преобразования и повышенное напряжение заряда.
Почему формула и шильда расходятся. По формуле получается 1800 ÷ 12 ÷ 0,94 ≈ 160 А, а производитель указал 166,6 А. Причина в КПД: паспортные 94 % — это пиковое значение, и в шильду заложен запас на худшие условия. Считать кабель правильнее по числу с шильды.
В 48-вольтовой системе разрыв меньше, но никуда не девается. Инвертор на 5 кВт при 48 В тянет из батареи как минимум 104 А (5000 ÷ 48), а с учётом потерь преобразования — около 110 А. На стороне 230 В та же мощность даёт 22 А (5000 ÷ 230). Разница впятеро.
Отсюда и вся практика: со стороны аккумулятора идёт короткий толстый медный кабель с наконечниками, со стороны 220 В — обычный монтажный кабель, тот самый, которым разводят розетки. О подборе наконечника под клемму есть отдельный разбор — как выбрать кабельный наконечник под болт.
Что ставить между аккумулятором и инвертором: кабель и защита
Мануал DT-1218M даёт правило подбора сечения прямым текстом: плотность тока не больше 5 А/мм². Для 166,6 А это 33 мм², то есть ближайшее стандартное сечение — 35 мм².
Но есть второе число, и оно строже. В наших готовых кабелях медная жила ПВ-3, а по ПУЭ (табл. 1.3.4, медная жила с ПВХ-изоляцией) длительно допустимый ток зависит от того, как кабель лежит. Открыто: 100 А на 16 мм², 170 А на 35 мм², 215 А на 50 мм². Когда плюс и минус идут в пучке или в трубе — на шаг меньше: 85, 135 и 185 А.
Для своих кабелей мы берём в расчёт не выше 80 / 135 / 170 А: пара всегда лежит вместе, а часть трасс идёт в гофре. Это наша оценка, а не строка норматива.
Два правила дают разные числа — это нормально, они о разном. 5 А/мм² — плотность тока в жиле, она допускает короткие отрезки. Таблица ПУЭ считает длительный нагрев и зависит от прокладки. Под 166,6 А это означает вот что. По таблице ПУЭ 35 мм² проходит только при открытой прокладке одиночных жил — а наша пара всегда лежит вместе, поэтому для наших кабелей этот сценарий не работает: 35 мм² мы считаем как 135 А. Под полную мощность нужны 50 мм²: по ПУЭ это 185–215 А, наша консервативная оценка 170 А.
Защита с этой стороны — DC-автомат. Мануал требует именно постоянного тока («The circuit breaker at the battery end shall be a DC circuit breaker») и задаёт номинал: примерно 1,5 × максимального рабочего тока инвертора. Для 166,6 А это около 250 А — ровно старший номинал в нашей матрице автоматов постоянного тока на 125–250 А.
У такого автомата другая работа, чем беречь кабель от длительной перегрузки: с запасом в полтора раза он до этого просто не дойдёт. Он разрывает цепь при коротком замыкании и даёт возможность обесточить батарею руками, когда откручивать клеммы под нагрузкой нельзя.
Длину считают «туда и обратно»: плюсовой и минусовой кабели — это два отрезка, и при паре по 100 см в расчёт падения напряжения идёт 2 м. Посчитать сечение под свою длину удобно в калькуляторе кабеля для инвертора — он считает именно эту сторону системы.
Что ставить на стороне 220 В: автомат, УЗО и заземление
Мануал требует отдельный автомат на входе сети и формулирует даже зачем: чтобы инвертор можно было надёжно отключить.

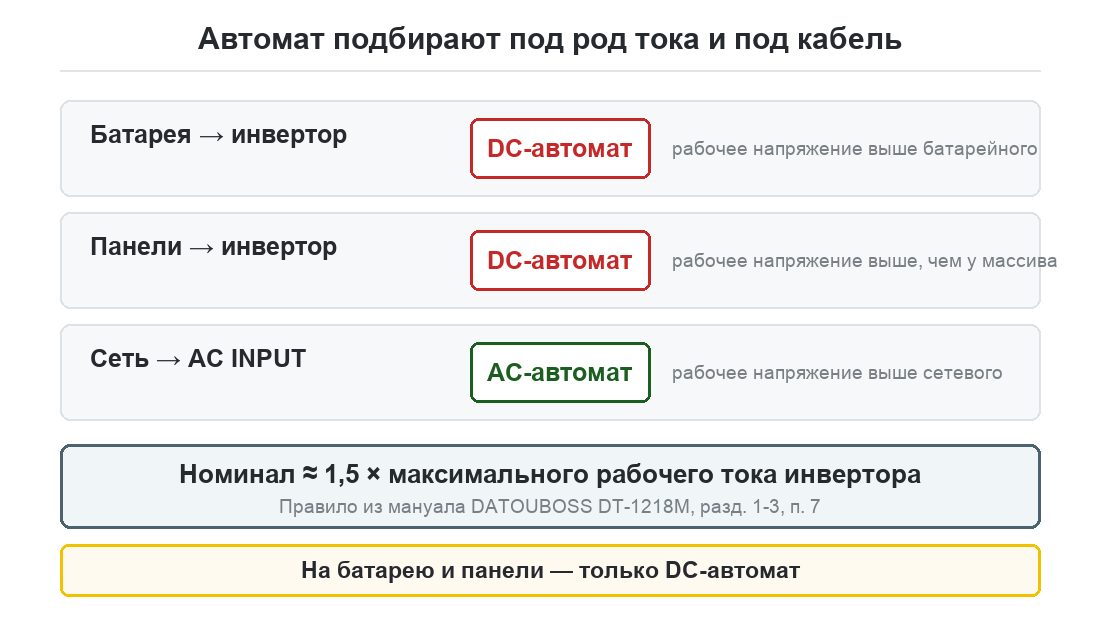

Род тока здесь другой, и автомат тоже другой. Мануал разводит это по всем трём контурам: на батарее — DC-автомат с рабочим напряжением выше напряжения батареи, на панелях — DC-автомат выше напряжения массива, на входе сети — AC-автомат выше напряжения сети.
Номиналы здесь бытовые. Входной ток 12,2 А и выходной 7,8 А означают, что на стороне 220 В стоят обычные автоматы щитка. Конкретный номинал подбирает электрик под сечение вашей проводки, и именно в этом порядке: сначала кабель линии, потом автомат под него.
УЗО инвертор не заменяет. Устройство защитного отключения защищает человека от тока утечки в линиях дома; инвертор такой функции не имеет и не декларирует. Если линии, которые вы заводите на выход, идут в ванную, на кухню или на улицу, УЗО на них нужно так же, как и без инвертора.
Заземление мануал ставит условием первого пуска: «confirm that it is properly grounded before starting the machine», а при подключении проводов переменного тока велит начинать именно с него — «Be sure to connect PE protective conductor first». Там же есть пункт о грозозащите: собственная защита инвертора рассчитана на слабые импульсы, и в местности с частыми грозами производитель советует ставить внешние устройства защиты на входе сети и на входе панелей.
Куда приходит сеть и как не подать напряжение назад
Сеть приходит из щитка через собственный автомат на клемму входа. В мануале это показано тремя проводами: фаза, ноль и защитный PE.
На выход заводят не весь дом, а только те линии, которые должны работать без света: освещение, холодильник, роутер, котёл. Эти линии физически отделяют от остальных — они питаются только с выхода инвертора и нигде дальше не сходятся с сетевыми.
Именно здесь скрывается главная опасность всей схемы. Если выход инвертора где-то в щитке окажется связанным с сетевой линией, то во время аварии ваш инвертор подаст напряжение назад — в тот провод, с которым в этот момент работает бригада. Поэтому линии выхода разводят отдельной группой и нигде не сводят с существующими.
Сам инвертор имеет штатную защиту от островного режима: когда сеть исчезает, аппарат не держит напряжение на её проводах — паспорт DT-1218M заявляет срабатывание до 2 секунд. Но эта защита работает внутри аппарата, а не в щитке: ошибку разводки она не исправляет.
Вопрос, который в ветке на форуме greenpowertalk задают чаще других, — куда девать ноль. По мануалу DT-1218M ноль приходит из сети на входную колодку вместе с фазой и PE, а к нагрузке идёт с выходной колодки своей парой: у входа своя фаза и свой ноль, у выхода — свои. Связаны ли эти нейтрали внутри аппарата, зависит от модели, и придумывать здесь нельзя — это ровно тот вопрос, с которым идут к электрику с мануалом в руках.
АВР в схеме с гибридным инвертором обычно не нужен: переключение между сетью и батареей инвертор делает сам, у DT-1218M время перехода заявлено в 10 мс (типовое значение). Отдельный АВР появляется там, где в системе есть генератор или второй источник, и это уже другая задача — такого оборудования мы не возим.
🛡️ Типичные ошибки подключения и чем они заканчиваются
- Сеть заведена на выход. Самая дорогая ошибка: колодки входа и выхода стоят рядом, подписи мелкие, а результат — выгоревший выходной каскад и ремонт за свой счёт.
- Перепутана полярность на батарее. Красный и синий существуют именно для этого. Ошибка плавит наконечник, а вместе с ним и плату BMS.
- Обычный автомат на батарейном контуре. Постоянный ток не проходит через ноль, и дуга в аппарате, рассчитанном на переменный, не гаснет. Мануал требует здесь DC-автомат отдельным пунктом.
- Кабель выбран по автомату. Порядок обратный: сначала сечение под ток и длину, потом автомат.
- Первый пуск без заземления. Мануал ставит заземление условием пуска: до первого включения, не после.
- Генератор заведён как сеть. Производитель требует сначала запустить генератор, дать ему выйти на режим и только потом подавать напряжение на вход инвертора, а запас мощности советует брать трёхкратный.
📦 Что из этого есть у нас
Наша сторона этой схемы — постоянный ток. Готовые силовые кабели для аккумулятора и инвертора сечением 16, 35 и 50 мм², длиной 30, 100, 150 см или индивидуальной, с наконечниками M6, M8, M10 или штыревыми — свой на каждую сторону. Обжим гидравлическим прессом, термоусадка на переходе, красный на плюс и синий на минус.
Защита батарейного контура — автоматы постоянного тока на 125–250 А, однополюсные и двухполюсные, на DIN-рейку, под 12, 24 и 48 В. Остальная обвязка собрана в разделе все аксессуары для инверторов.
Сами гибридные инверторы тоже наши — с мануалами, выложенными прямо в карточку товара. Тот, по мануалу которого сделаны все расчёты выше, лежит здесь: гибридный инвертор DT-1218M на 1800 Вт. На всё, что мы продаём, гарантия 12 месяцев.
А вот стороной 220 В мы не занимаемся: автоматы щитка, УЗО и дифавтоматы берите в электротоварах. Продать вам «что-то похожее» мы могли бы, но наши кабели сделаны под постоянный ток: жила ПВ-3, цветовая маркировка «плюс–минус», наконечники под болт или штыревые. На стороне 220 В им не место.
❓ Частые вопросы
Можно ли включить инвертор просто в розетку, без щитка?
Вход сети — да, питание от бытовой линии штатное, но через автомат, а не «прямо в розетку»: максимальный ток входа этого инвертора 12,2 А, и бытовая розетка с таким током работает на пределе. А вот выход в розетку заводить нельзя ни при каких условиях: так вы подадите напряжение инвертора на домашнюю проводку в обход щитка, а вместе с ней — на всё, что к этой линии подключено.
Куда присоединять ноль и надо ли связывать нейтрали входа и выхода?
Ноль приходит из сети на входную колодку вместе с фазой и PE, а к нагрузке идёт с выходной колодки своей парой. Связаны ли нейтрали внутри — зависит от модели, универсального ответа нет. Это тот вопрос, который решает электрик по мануалу вашего аппарата, и угадывать его не стоит.
Какой автомат ставить на вход сети, а какой на батарею?
На батарею — только DC-автомат, на вход сети — AC-автомат. Номинал мануал DT-1218M советует брать примерно в полтора раза больше максимального рабочего тока инвертора: для 166,6 А со стороны батареи это около 250 А. На стороне 220 В номиналы бытовые — входной ток этого инвертора 12,2 А.
Почему кабель на 220 В тоньше, если мощность та же?
Потому что ток обратно пропорционален напряжению. При 1800 Вт на 12 В течёт 166,6 А, а на выходе 230 В — 7,8 А. Толщину кабеля определяет ток, а не мощность, поэтому одна сторона просит 50 мм² меди на полную мощность (35 мм² хватит, если ток со стороны батареи не превышает наших 135 А), а другая — обычного монтажного сечения.
Подойдёт ли ваш силовой кабель на сторону 220 В?
Нет. Наши кабели сделаны под постоянный ток: жила ПВ-3, наконечники под болт или штыревые, маркировка цветом «плюс–минус». Мы сами не советуем ставить их на переменную сторону инвертора. Для линии 220 В нужен обычный монтажный кабель и клеммы под винт.
Что будет, если перепутать вход и выход?
Вы подадите сеть 220 В на выходной каскад инвертора, который на встречное напряжение не рассчитан. Производитель потому и вынес это в отдельное предупреждение большими буквами. Повреждение от неправильного подключения не покрывает ни наша гарантия, ни гарантия производителя.
Можно ли завести генератор в тот же вход, что и сеть?
Да, вход у инвертора один. Порядок мануал задаёт жёстко: сначала запустить генератор, дать ему выйти на стабильный режим и только потом подавать напряжение на вход инвертора. Мощность генератора производитель советует брать с трёхкратным запасом относительно номинала инвертора.
Сколько ждать перед тем, как лезть в аппарат?
Мануал требует не менее 5 минут после снятия напряжения — за это время разряжаются внутренние цепи. Порядок отключения тоже задан: сначала сеть, потом контур постоянного тока.
Коротко о главном
Три контура, и ни один не смешивается с другим: аккумулятор на батарейные клеммы через DC-автомат, сеть — на вход, дом — с выхода через групповые автоматы щитка. Сечение кабеля определяет ток, а ток — напряжение: у DT-1218M при 1800 Вт со стороны батареи течёт 166,6 А, а на выходе 230 В — 7,8 А. Заземление подключают первым и до первого пуска, а линии выхода разводят отдельной группой, чтобы инвертор не подал напряжение в обесточенную сеть.
Следующий шаг практический: посмотрите на шильду своего инвертора, найдите там ток со стороны батареи и посчитайте свой кабель в калькуляторе — сечение, длину и наконечник с каждой стороны. Если в системе есть ещё и сборка батареи, пригодится разбор перемычки и шины между ячейками LiFePO4.
