Болт вместо шпильки с гайкой — что это меняет
Это та же алюминиевая клемма-перемычка для соединения аккумуляторов LiFePO4 105 А·ч — тех же призматических ячеек, что и наш монтажный комплект со шпилькой, но с другим крепежом. Болт вкручивается прямо в резьбовой вывод ячейки: гайка не нужна, в комплекте её нет и быть не должно.
| Эта версия (болт) | Версия со шпилькой | |
|---|---|---|
| Что вкручивается в вывод | Болт с головкой — сразу прижимает перемычку | Шпилька, сверху гайка |
| Деталей на один вывод | Одна | Две |
| Высота над выводом | Ниже — только головка болта 2,2 мм (M4) или 3,3 мм (M6) | Выше — шпилька плюс гайка |
| Добавить сверху наконечник провода BMS | Надо выкрутить болт и зажать всё вместе | Удобнее: шпилька остаётся на месте, снимается только гайка |
| Резьба вывода работает | При каждой разборке | Один раз при монтаже шпильки |
Мы не утверждаем, что болт лучше шпильки — у каждого варианта своё преимущество. Болт проще и ниже, шпилька удобнее, когда к выводу надо периодически что-то добавлять или снимать. Если на вашей батарее к перемычке крепятся ещё и провода балансировки, посмотрите перемычку со шпилькой для LiFePO4 105Ач.
🔍 Технические характеристики

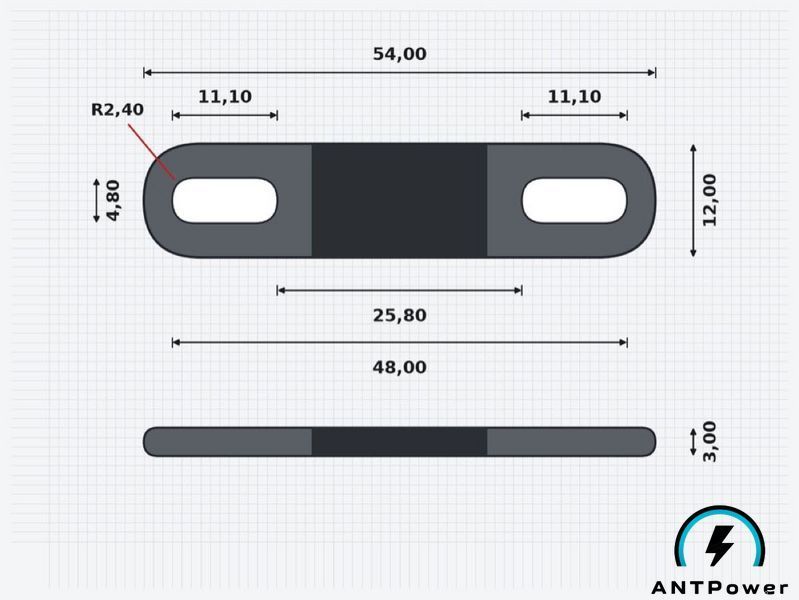

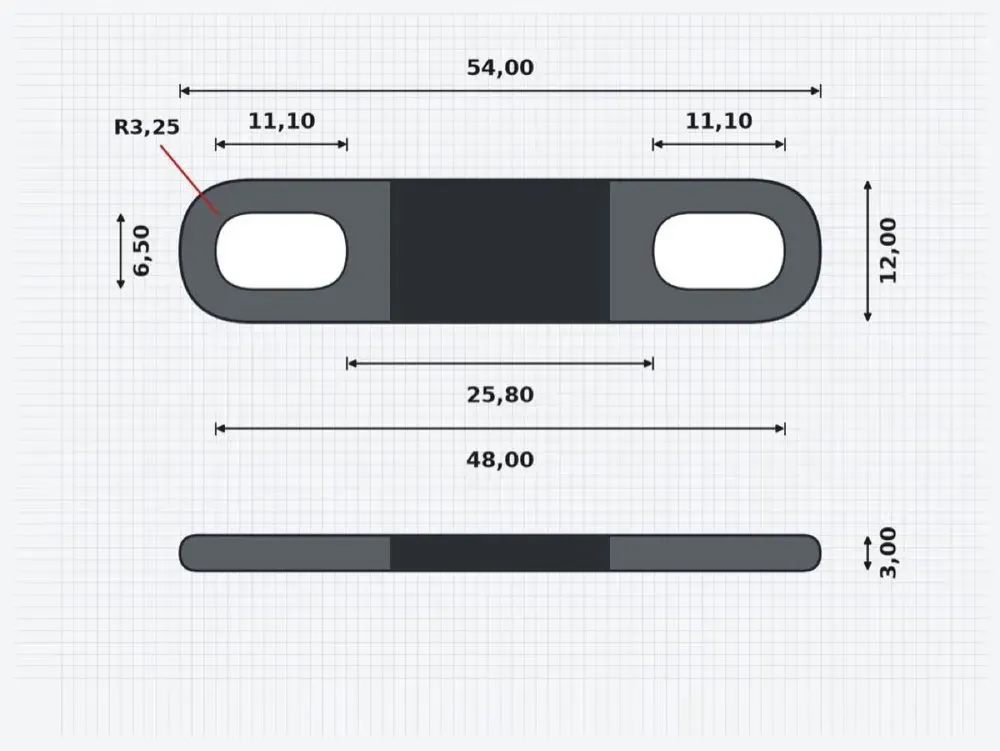

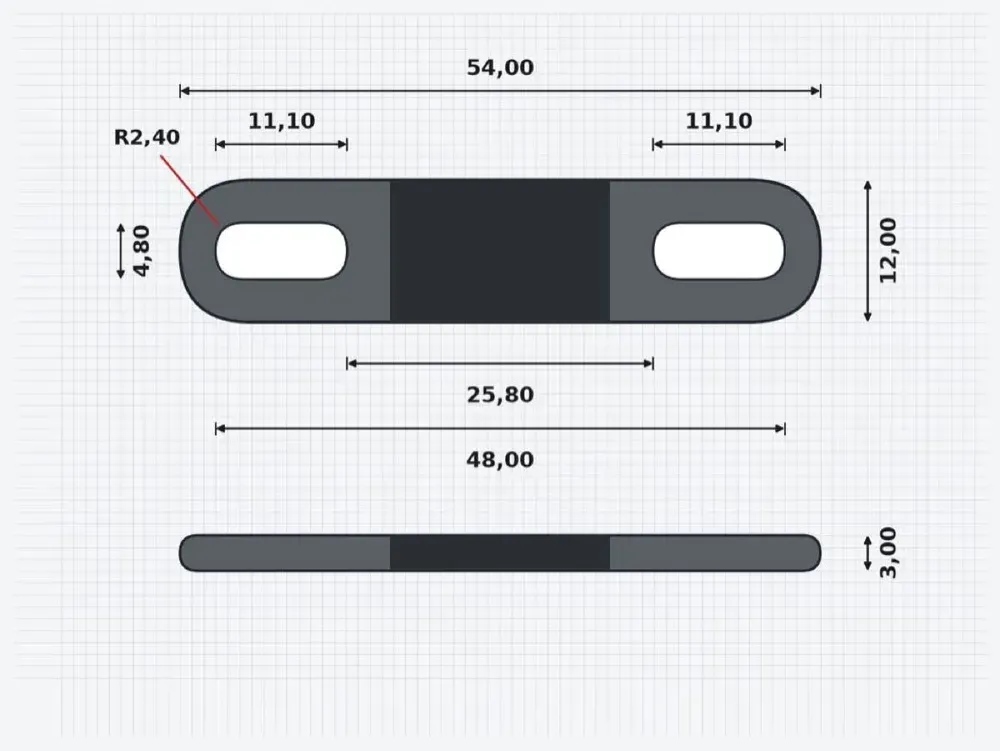

| Параметр | Версия M4 | Версия M6 |
|---|---|---|
| Ширина овального паза | 4,80 мм | 6,50 мм |
| Длина паза | 11,10 мм | 11,10 мм |
| Ход в пазу (по ширине паза) | ±3,15 мм | ±2,30 мм |
| Пластина | 54 × 12 × 3 мм, алюминий, сечение 36 мм² | |
| Расстояние между пазами | 25,80 мм | |
| Межцентровое расстояние | 36,90 мм | |
| Середина пластины | закрыта диэлектриком (термоусадка) | |
Перед заказом сверьте межцентровое расстояние 36,90 мм со своими ячейками LiFePO4. Это главная цифра совместимости: одинаковая ёмкость у разных производителей ещё не означает одинаковую геометрию выводов.

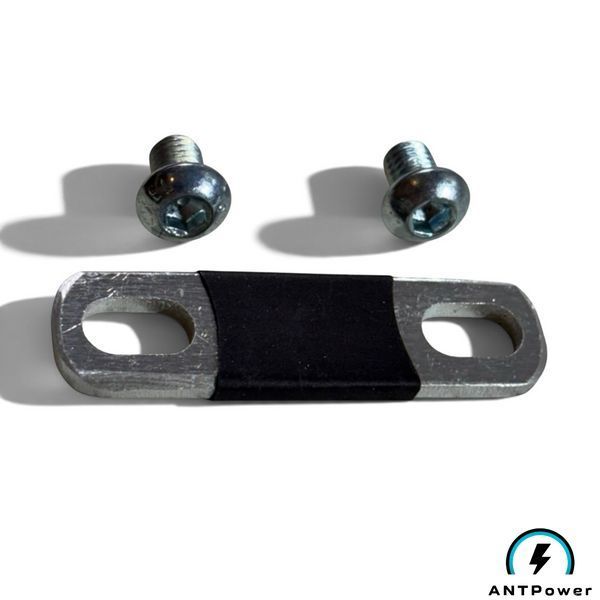

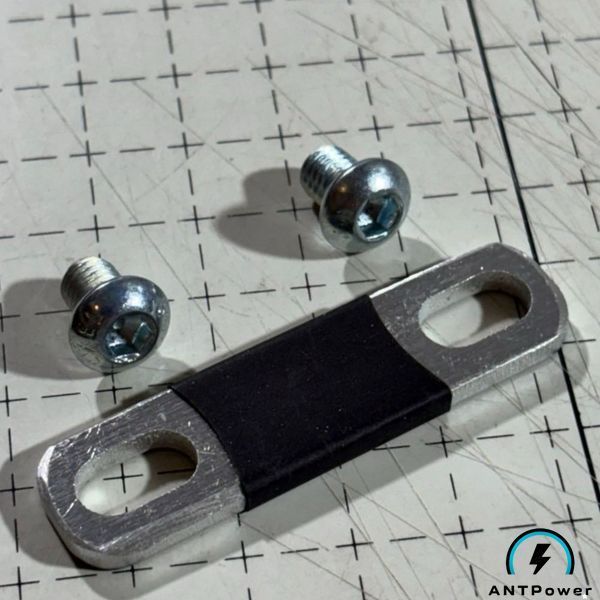

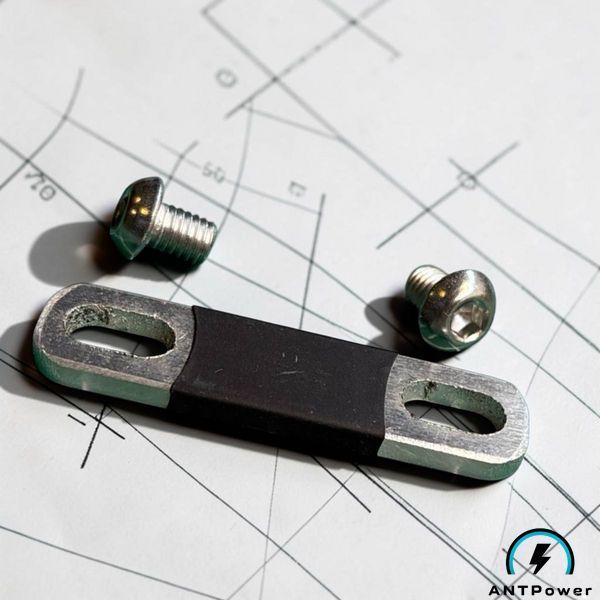

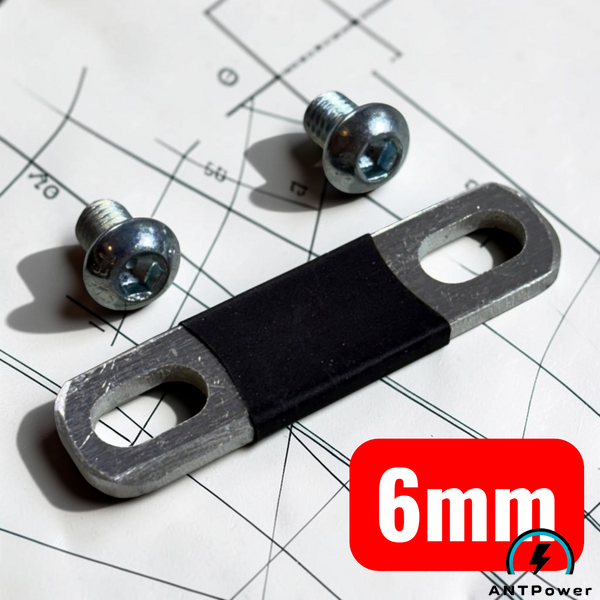

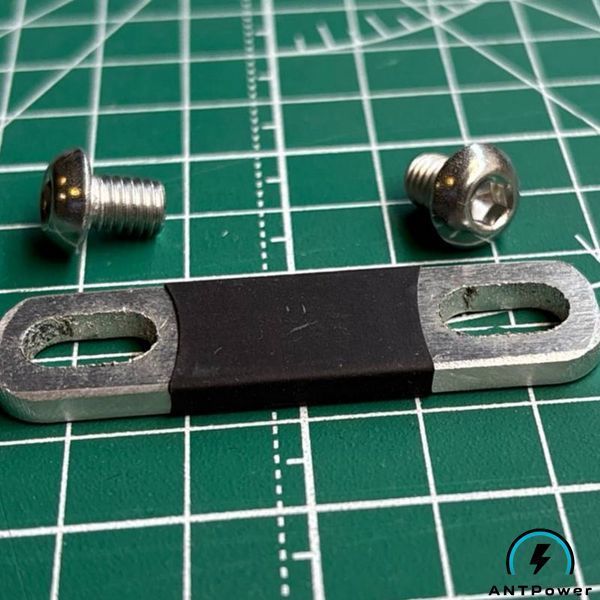

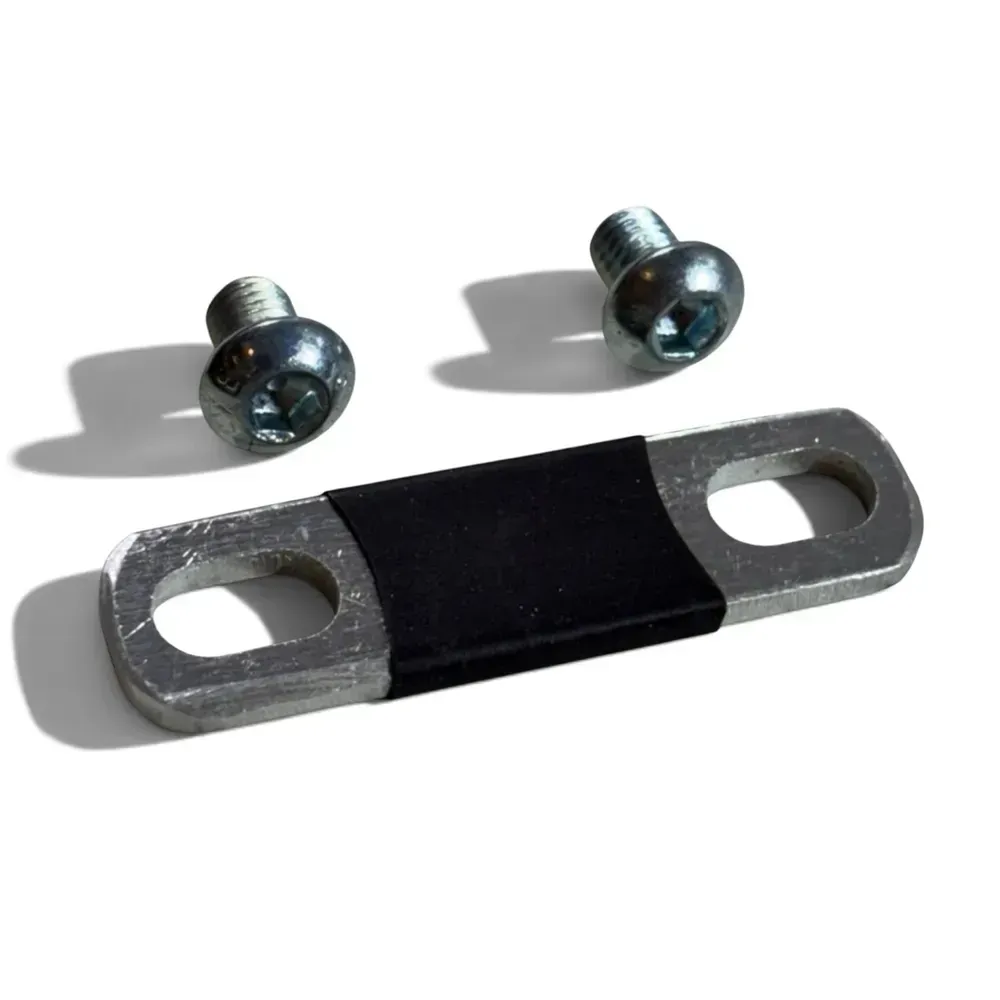

Что входит в комплект
- 1 перемычка — алюминиевая пластина 54 × 12 × 3 мм с диэлектриком посередине

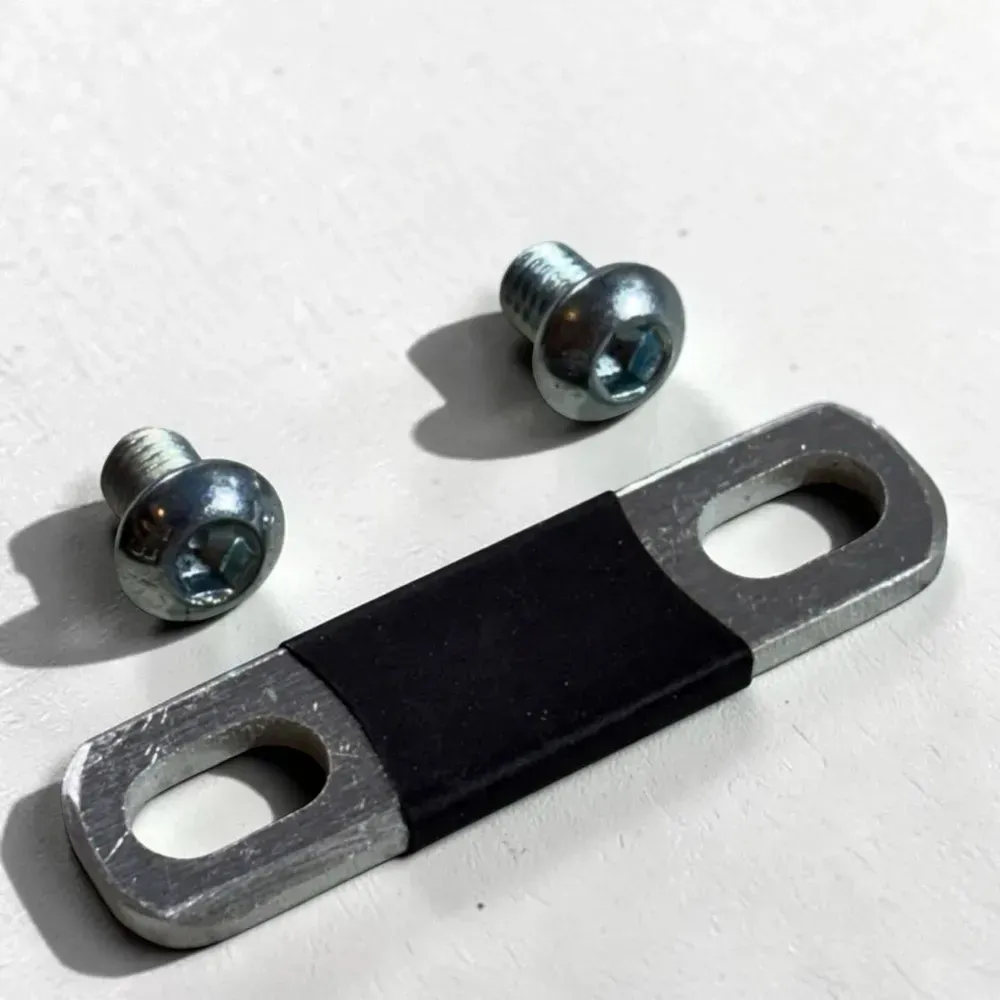

- 2 болта из нержавеющей стали — полукруглая головка с внутренним шестигранником, стандарт ISO 7380-1, класс материала A2
| Болт | Версия M4 | Версия M6 |
|---|---|---|
| Резьба и длина | M4 × 6 мм | M6 × 6 мм |
| Диаметр головки | 7,6 мм | 10,5 мм |
| Высота головки | 2,2 мм | 3,3 мм |
| Ключ (внутренний шестигранник) | 2,5 мм | 4 мм |
| Шаг резьбы | 0,7 мм | 1,0 мм |
Почему болт именно 6 мм длиной. Резьбовое гнездо в выводе призматической ячейки неглубокое: в спецификации EVE LF105 эффективная глубина резьбового отверстия — 6 мм. Пластина забирает 3 мм, поэтому болт 6 мм заходит в вывод ровно на 3 мм и до дна гарантированно не достаёт. Упираться начнёт болт от 9 мм — и именно там следующий оборот срывает резьбу в мягком алюминиевом выводе. Ремонт сорванной резьбы на выводах призматических ячеек — отдельный сюжет в DIY-сообществе, под него продают резьбовые вставки; лучше туда не попадать.
Шайб и гроверов в комплекте нет. Говорим прямо, потому что у некоторых аналогов они есть. Если вы ставите батарею на транспорт и опасаетесь вибрации — пружинную шайбу можно доложить под головку болта. Но не между перемычкой и выводом: там нужен максимальный прямой контакт двух плоскостей.
Как установить правильно
- Убедитесь в резьбе. В спецификации EVE LF105 вывод имеет внутреннюю резьбу M4, но среди ячеек на 105 А·ч на рынке встречаются и выводы M6. Не угадывайте: примерьте болт или измерьте диаметр гнезда до заказа.
- Подготовьте плоскости. Алюминий на воздухе покрывается оксидной плёнкой, а она диэлектрик. Протрите контактную плоскость вывода и перемычки обезжиривателем непосредственно перед сборкой; для стационарной батареи имеет смысл тонкий слой антиоксидной контактной пасты.
- Наживите оба болта от руки и только потом тяните. Овальный паз даст перемычке встать ровно, без перекоса.
- Тяните с моментом, а не «от души». Верхнюю границу задаёт производитель ячейки, и в спецификации EVE LF105 фигурируют две разные цифры: стойкость вывода на скручивание 8 Н·м (это свойство металла, а не рекомендация) и максимальный момент на выводе 6 Н·м. Рабочее ограничение — меньшая: не более 6 Н·м. Для M4 в мягком алюминиевом выводе по нашему опыту сборки разумно держаться около 4 Н·м. Важно: точную цифру берите из datasheet именно вашей ячейки. Одинаковый момент на всех соединениях ещё и выравнивает их сопротивление.
- Протяните повторно через неделю. Болтовое соединение за первые дни под нагрузкой немного «садится». Этот шаг легко пропустить — а дальше именно на этом соединении появляется нагрев.
Проверить себя просто: под нагрузкой измерьте падение напряжения на каждом соединении. Если одно из них заметно теплее соседних или даёт больше милливольт — дело почти всегда в моменте затяжки или в окислившейся плоскости, а не в самой перемычке или ячейке.
Сколько перемычек нужно на сборку
Когда вы собираете аккумулятор LiFePO4 из отдельных ячеек, клемм для соединения нужно меньше, чем кажется: в последовательной ветви из N ячеек перемычек всегда на одну меньше:
| Сборка | Ячеек | Перемычек |
|---|---|---|
| 12 В (4S) | 4 | 3 |
| 24 В (8S) | 8 | 7 |
| 48 В (16S) | 16 | 15 |
Возьмите одну-две про запас: резьба вывода прощает меньше, чем кажется, и лишняя перемычка в ящике дешевле остановленной сборки.
Отдельно: для параллельного соединения групп эта перемычка не предназначена. Между параллельными ветвями течёт суммарный ток всей батареи — там нужны шина или кабель, рассчитанные под максимальный ток системы.
Алюминий или медь — честная арифметика
Медь действительно проводит лучше: её удельное сопротивление около 1,72 против 2,65 × 10-8 Ом·м у алюминия — разница примерно в полтора раза. Но сопротивление участка зависит не только от материала, но и от сечения.
Наша пластина 12 × 3 мм даёт 36 мм². Ближайший медный аналог на рынке для этих же ячеек — 25 мм² по описанию продавца (по его же габаритам 13 × 2 мм выходит 26). Посчитайте: 2,65 / 36 против 1,72 / 25. Сопротивление участка у нашей алюминиевой выходит выше на 7–11 % в зависимости от того, какую из этих двух цифр брать — не в разы, как можно подумать из фразы «медь лучше».
Разница в материале здесь меньше разницы в качестве контакта: на этих сечениях решает подготовка контактной плоскости и момент затяжки. Плохо зачищенный контакт испортит любой материал: алюминиевая шина проигрывает более тонкой медной именно тогда, когда контактную плоскость подготовили кое-как. У меди, кстати, есть своя особенность: если лужёное покрытие повредить при монтаже, на границе с другим металлом может образоваться гальваническая пара.
Если вы принципиально хотите медь под эти же ячейки — у нас есть медно-лужёная перемычка для LiFePO4 105Ач.

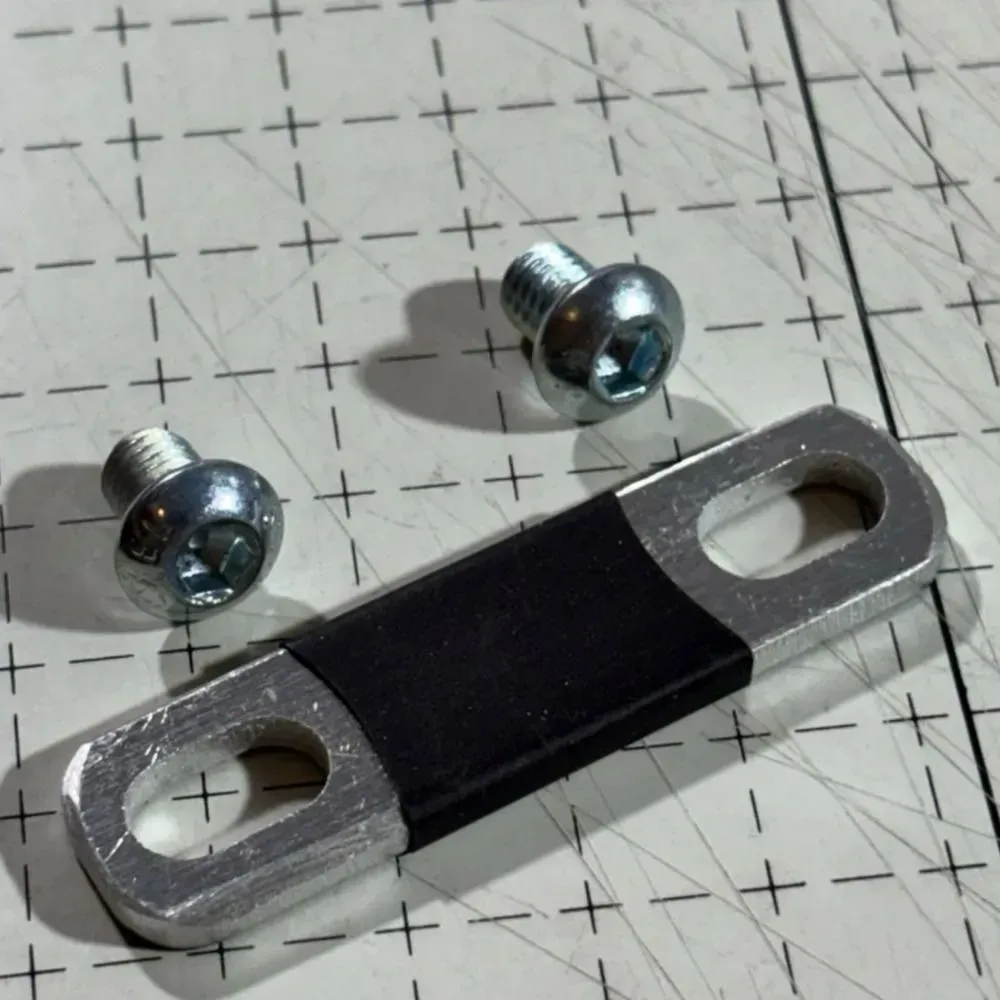

Почему пазы овальные и зачем изоляция посередине
Овальный паз здесь работает на разгрузку вывода. Призматические ячейки «дышат»: геометрия немного меняется от температуры, тока и естественного раздутия с возрастом, плюс всегда есть допуск на шаг выводов в стяжке. Круглое отверстие жёстко фиксирует расстояние, и всю эту разницу принимает на себя резьба вывода — самое слабое место сборки. Паз даёт ей ходить вдоль, а прижим болта выбирает люфт.
Диэлектрик посередине — защита от собственной отвёртки. Один из самых лёгких способов испортить сборку — уронить инструмент на голые шины или задеть ключом соседнюю банку. Закрытая середина перемычки делает такое замыкание существенно менее вероятным. Снимать термоусадку не нужно: тепло соединения отводится через сам вывод и концы пластины, а не через середину.
✅ Преимущества
- Крепёж уже подобран. Болт 6 мм согласован с глубиной резьбового гнезда вывода — не надо искать метиз и считать, не упрётся ли он в дно.
- Нержавеющая сталь A2. Не ржавеет во влажном помещении и держит момент при повторных разборках, когда батарею обслуживают.
- Середина закрыта диэлектриком. Уронённая отвёртка не замыкает банку — самая дешёвая страховка на этапе сборки.
- Овальный паз разгружает вывод. Разница шага выводов в стяжке не передаётся на резьбу — самое слабое место сборки.
- Сечение 36 мм² — больше типовых 25–26 мм² у медных аналогов этого типоразмера.
- Одна деталь на вывод вместо двух. Ниже профиль над клеммой, чем у шпильки с гайкой.
Кому эта перемычка не подойдёт
- Ячейки 230 / 280 / 306 / 314 А·ч — у них другое межцентровое расстояние. Нужна перемычка для LiFePO4 280/306/314 А·ч.
- Ячейки 50 А·ч (LF50F) — свой типоразмер, есть перемычка для LiFePO4 50 А·ч.
- Свинцово-кислотные АКБ — это совсем другие клеммы, перемычка к ним отношения не имеет.
- 105 А·ч других производителей — одинаковая ёмкость не гарантирует одинаковую геометрию. Измеряйте межцентровое: у нас 36,90 мм.
