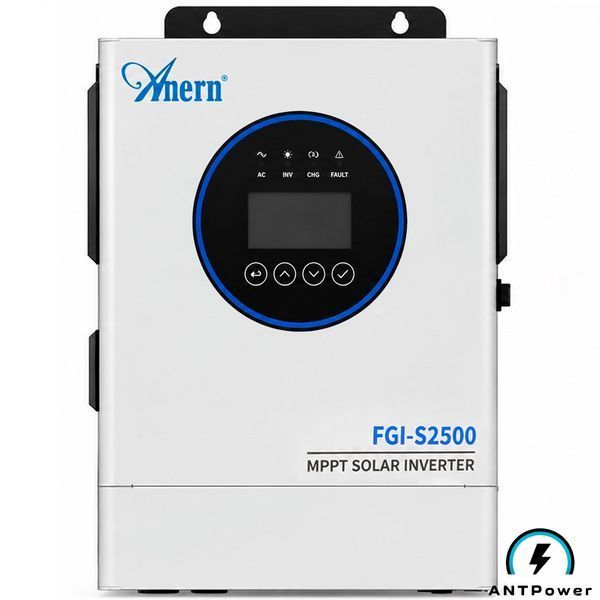

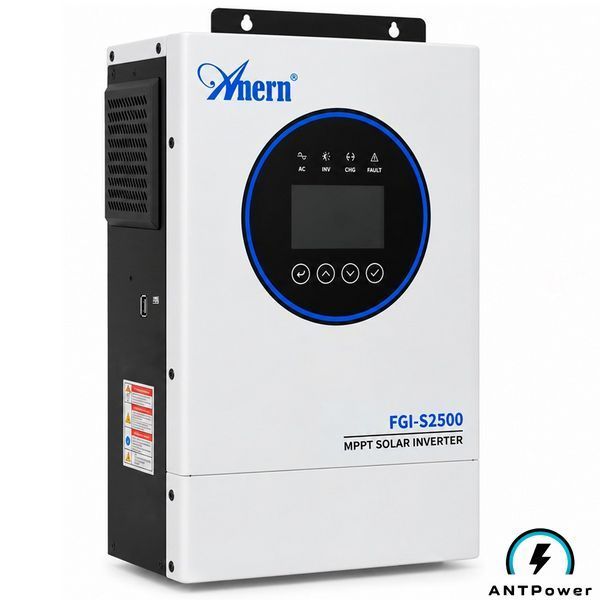

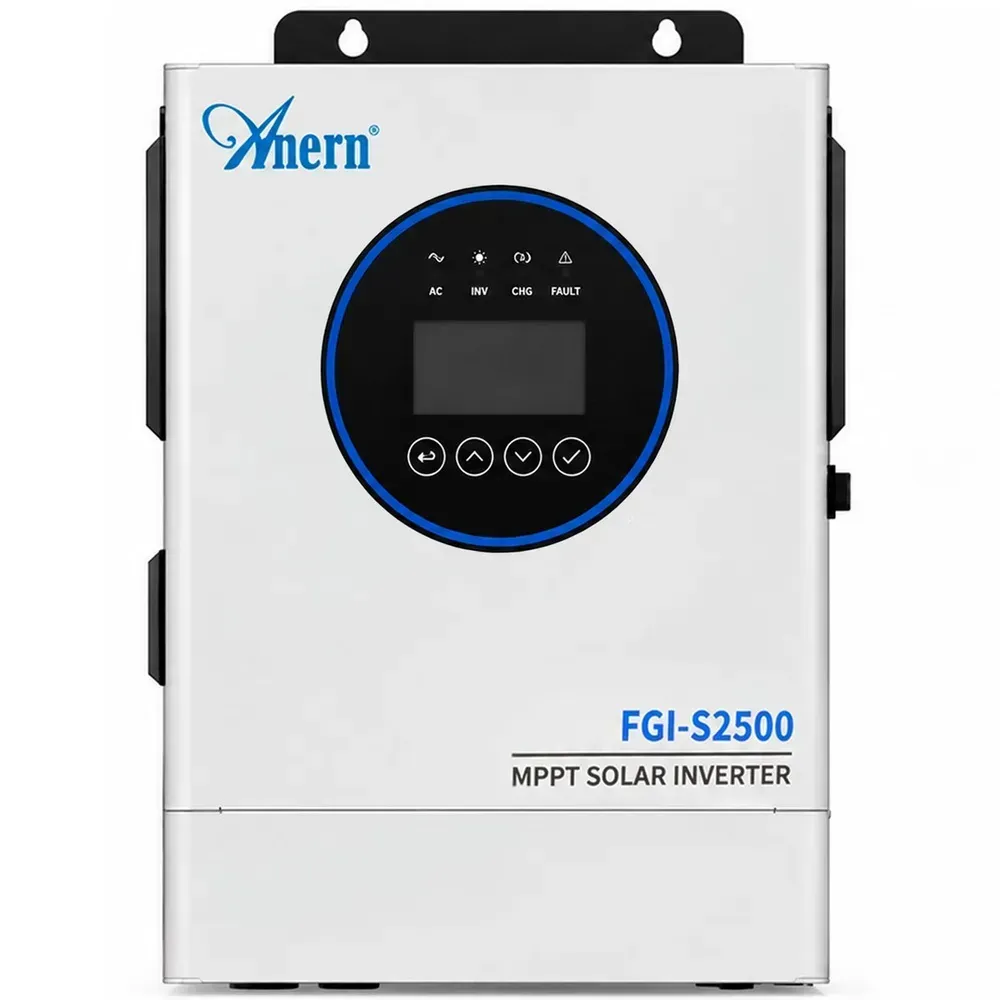

Гібридний інвертор Anern 2.5 кВт 12В (модель AN-FGI-S2500, на лицьовій панелі — FGI-S2500) збирає в одному настінному корпусі інвертор 12 → 230 В з чистим синусом, сонячний MPPT-контролер і зарядний пристрій від мережі. Його ставлять там, де батарея на 12 В уже є або буде, — у будинку чи на дачі, щоб під час відключень працювали котел, холодильник, зв'язок і світло.

У каталозі Anern це 2.5KW серії FGI-S: молодша FGI-S1500 теж на 12 В, наступна за потужністю FGI-S4000 — уже на 24 В. У магазинах FGI-S2500 трапляється й під назвою Anern 2500W, а українською бренд пишуть «Анерн».

Anern 2.5 кВт на 12 В: що вміє FGI-S2500 і де його межа

Номінальна потужність — 2500 Вт, тобто 2,5 кВА (коефіцієнт потужності 1). Пікова сягає 4 кВА.

На 12 В головне — скільки струму інвертор бере з батареї. За datasheet обмеження такі:

Розрахунок: струм × напруга батареї × ККД 91 % (максимальний за datasheet), тобто цифри в таблиці — верхня оцінка. Від самої батареї інвертор тривало віддає близько 1,6–1,75 кВт, а не всі 2500 Вт.

Повні 2500 Вт тривало виходять, коли частину енергії дають панелі: для режиму «батарея + сонце» datasheet допускає тривале навантаження 102–125 % номіналу. При 2500 Вт на виході панелі мають давати ще приблизно 0,8–1 кВт, а батарея — тривало 150 А (розрахунок).

✅ Основні переваги

• Чистий синус 230 В. Напругу виходу виставляють 208, 220, 230 або 240 В (на 208 В потужність знижується до 90 %), частоту — 50 або 60 Гц.
• MPPT на 30–400 В. Панелі сумарно до 3000 Вт, напруга холостого ходу ланцюжка до 450 В, старт від 40 В, струм до 18 А.
• Заряд до 100 А. Від сонця до 100 А, від мережі до 100 А, разом теж не більше 100 А. Панелі й мережа можуть живити навантаження одночасно.
• Перемикання за 10 мс у режимах APP і UPS, у режимі генератора (GEN) — за 20 мс.
• Свинець і літій. Є профілі для AGM, заливних і тернарних літієвих (LIB) батарей, для LiFePO4 (FEL) і власний, з ручними напругами.

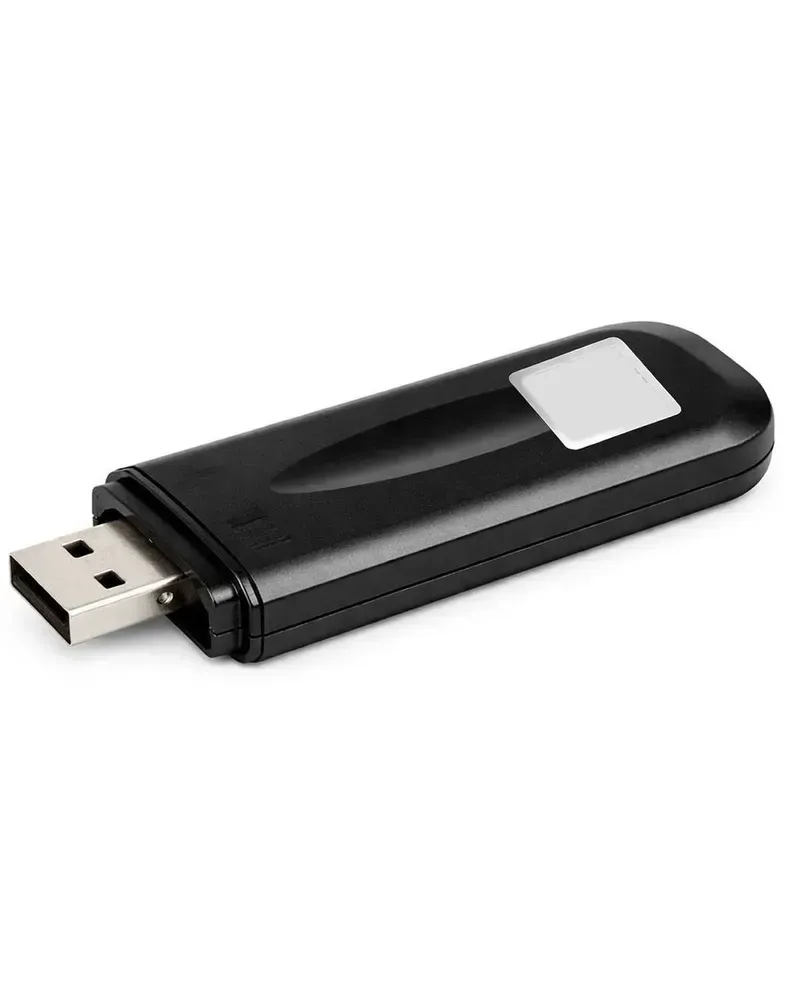

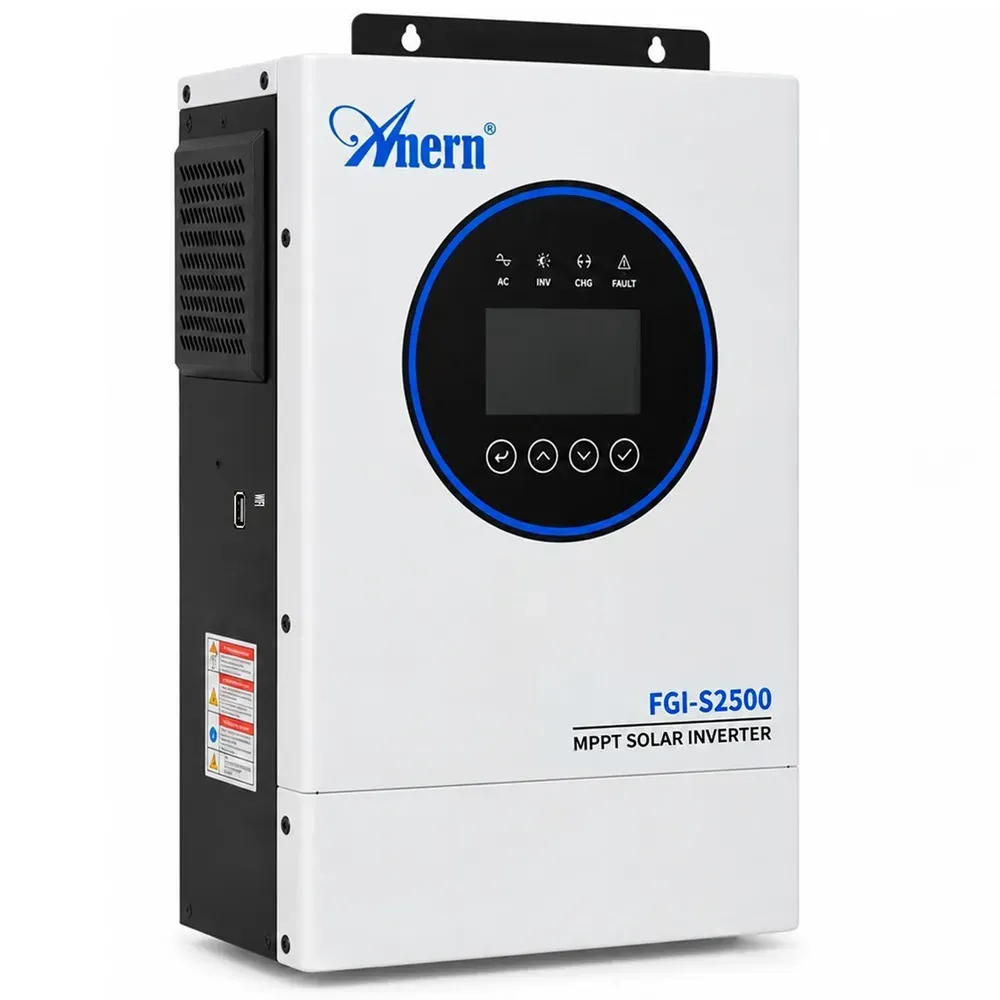

• Wi-Fi-модуль у комплекті нашої поставки.
• Автоперезапуск. Після перевантаження вихід вмикається сам через 15 с, після перегріву — через 15 хвилин (програми 09 і 10 увімкнені за замовчуванням), а після шести збоїв за 15 хвилин інвертор чекає 15 хвилин.

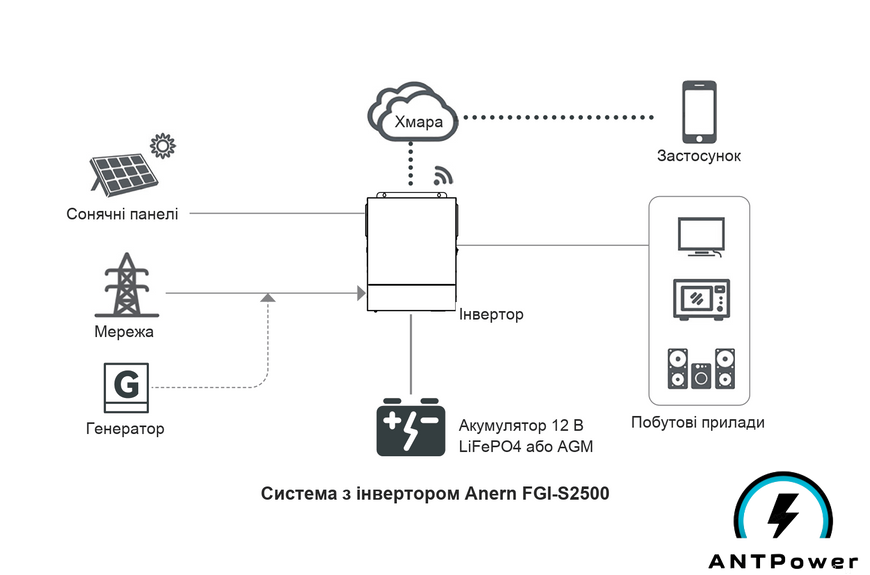

Як працює Anern FGI-S2500: пріоритет джерел і режими

Звідки брати енергію — із сонця, з мережі чи з батареї, — у FGI-S2500 задає програма 03. Коди — як на екрані, а звичні назви додали ми.

У PbG є нюанс: програма 70 за замовчуванням вимкнена. Якщо її ввімкнути, батарея живитиме прилади й при живій мережі, а те, чого вона не може віддати, за інструкцією добере мережа. Програма 71 тоді за замовчуванням забороняє заряд від мережі, а вимкнена дозволяє його, коли енергії батареї бракує. Програма 13 (за замовчуванням вимкнена) при перевантаженні в PbG переводить прилади на мережу повністю. Якщо батарея потрібна насамперед як резерв на відключення, лишіть заводський GPb: мережа живить прилади, а батарею заряджають сонце й мережа.

Програма 04 задає режим виходу. APP стоїть із заводу й розрахований на побутові прилади: мережу інвертор приймає від 154 до 264 В, а програмами 22 і 23 це вікно розширюють до 90–280 В. Стабілізатора в документах немає: від мережі прилади отримують її напругу як є. UPS — для комп'ютерів та інших пристроїв, з вужчим вікном (нижній поріг 170–200 В). GEN — для генератора на тому самому вході AC IN. Джерело заряду задає програма 05: із заводу сонце й мережа заряджають разом, можна вибрати лише сонце або PVF: поки є сонце, мережа не заряджає.

Що налаштувати перед запуском

У меню заходять утриманням кнопки ENTER 2 секунди. Для запуску зазвичай вистачає цих програм:

Для LiFePO4 — профіль FEL. Із заводу мережа заряджає лише 20 А (програма 06): пару 105 А·год майже з нуля вона заряджає понад 10 годин (розрахунок). Якщо світло дають короткими вікнами, лишіть заводські 03 (GPb) і 05, а 06 і 07 підніміть (100 А заряду забирають від мережі ще близько 1,5 кВт, розрахунок), але не вище, ніж дозволяє паспорт батареї; для свинцевих інструкція радить 0,3C. Заводські 10,5 В у програмі 19 лише на 0,1 В вищі за поріг BMS наших 105 А·год (10,4 В), тож поріг піднімають із запасом: першим має вимикатися інвертор, а не BMS. Після такого вимкнення він знову візьме батарею лише з 13,6 В (програма 16, заводське значення для FEL): якщо за коротке вікно світла вона стільки не набрала, під час наступного відключення інвертор її не візьме. Вирівнювання (програма 32, із заводу вимкнене) для літію інструкція вмикати забороняє.

⚡ Що потягне на 12 В: застосування і час роботи

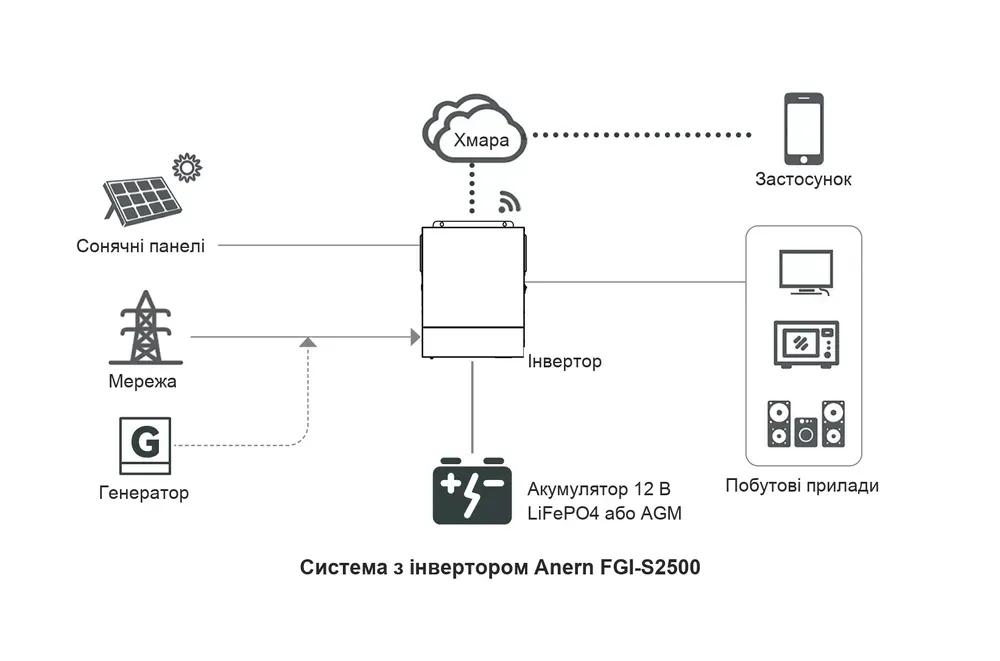

Типовий сценарій — резерв на відключення світла: газовий котел із циркуляційним насосом, холодильник, роутер, освітлення, ноутбук. Котел із насосом і холодильник FGI-S2500 тягне від самої батареї: як інвертор на 12 В для котла він працює й уночі, без сонця. Складіть потужність приладів, що працюють одночасно; орієнтири для звичайної техніки є в статті скільки споживають домашні прилади.

Прилади з нагрівальним елементом (електрочайник, праска, бойлер) легко виходять за 1,6–1,75 кВт від батареї. Вмикайте їх у GPb за стабільної мережі у вікні напруги або коли панелі (сторінка P5 екрана) саме зараз дають не менше, ніж бере такий прилад, решта — у межах батареї, а все разом — до 2500 Вт. Якщо мережа зникне, вийде за межі вікна або сонце сховається, прилад перейде на батарею, і перевантаження може вимкнути вихід разом із котлом. Тому бойлер чи обігрівач із термостатом на час відключень і нестабільної мережі вимикайте: він вмикається сам. У GPb від мережі тривало проходить до 17 А (байпас за datasheet, при 25 °C), а з автоматом на 16 А при 230 В це близько 3,7 кВт на прилади й заряд батареї разом (розрахунок); на зниженій напрузі мережі — менше. Кондиціонеру після відключення потрібна пауза щонайменше 2–3 хвилини перед пуском: без затримки пуску інвертор вимкне вихід з перевантаженням, а сам кондиціонер, за інструкцією, все одно може пошкодитися.

Час у таблиці — енергія батареї (12,8 В × А·год) × 0,9 (приблизно ККД інвертора) ÷ навантаження, за кімнатної температури. Залишок заряду до відсічки й власне споживання інвертора не враховано, тож реальний час менший, особливо на малих навантаженнях.

📷 Як підключити Anern FGI-S2500: вводи, автомати, кабелі

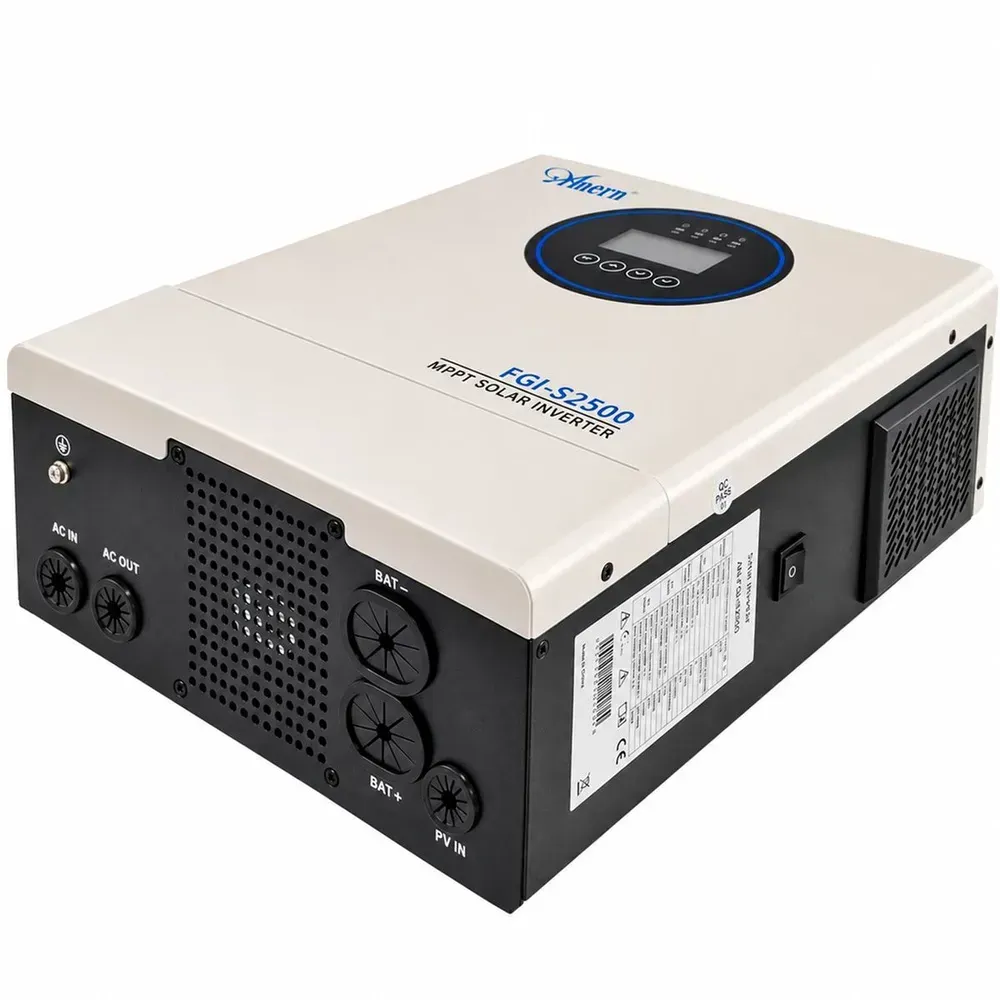

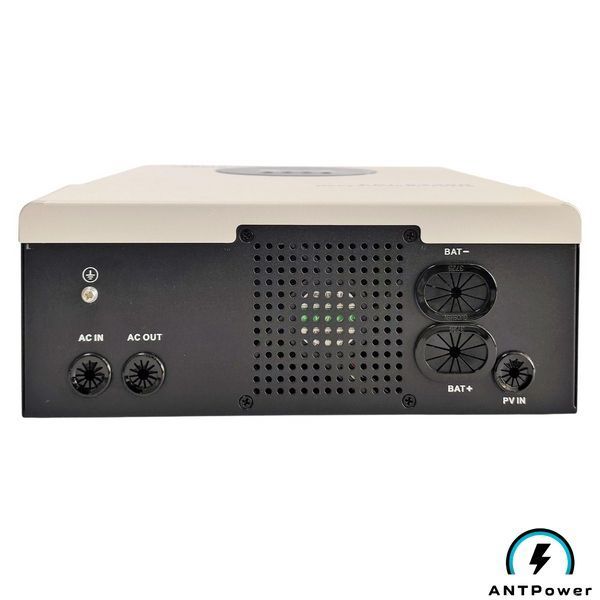

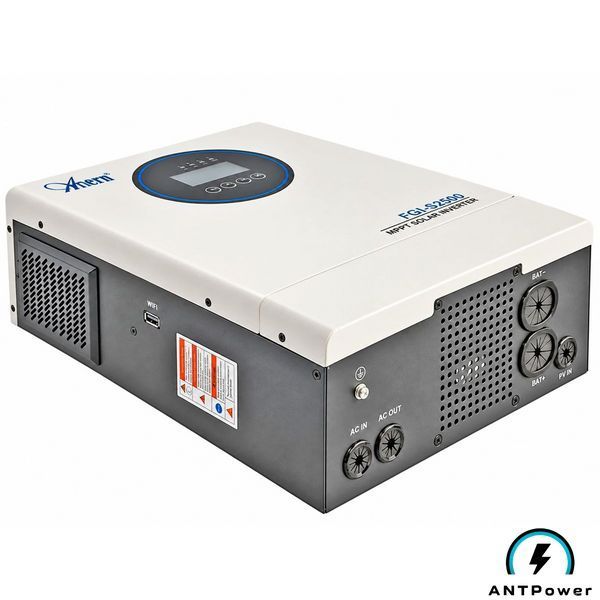

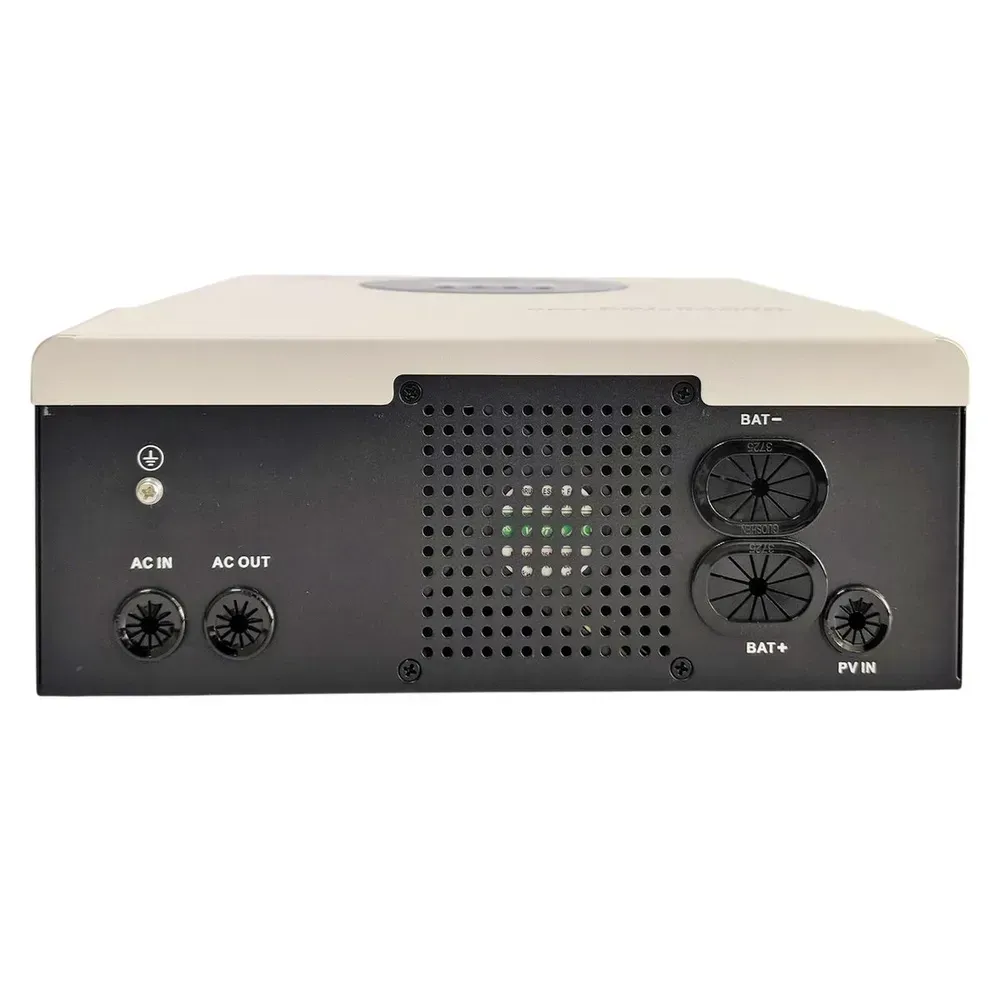

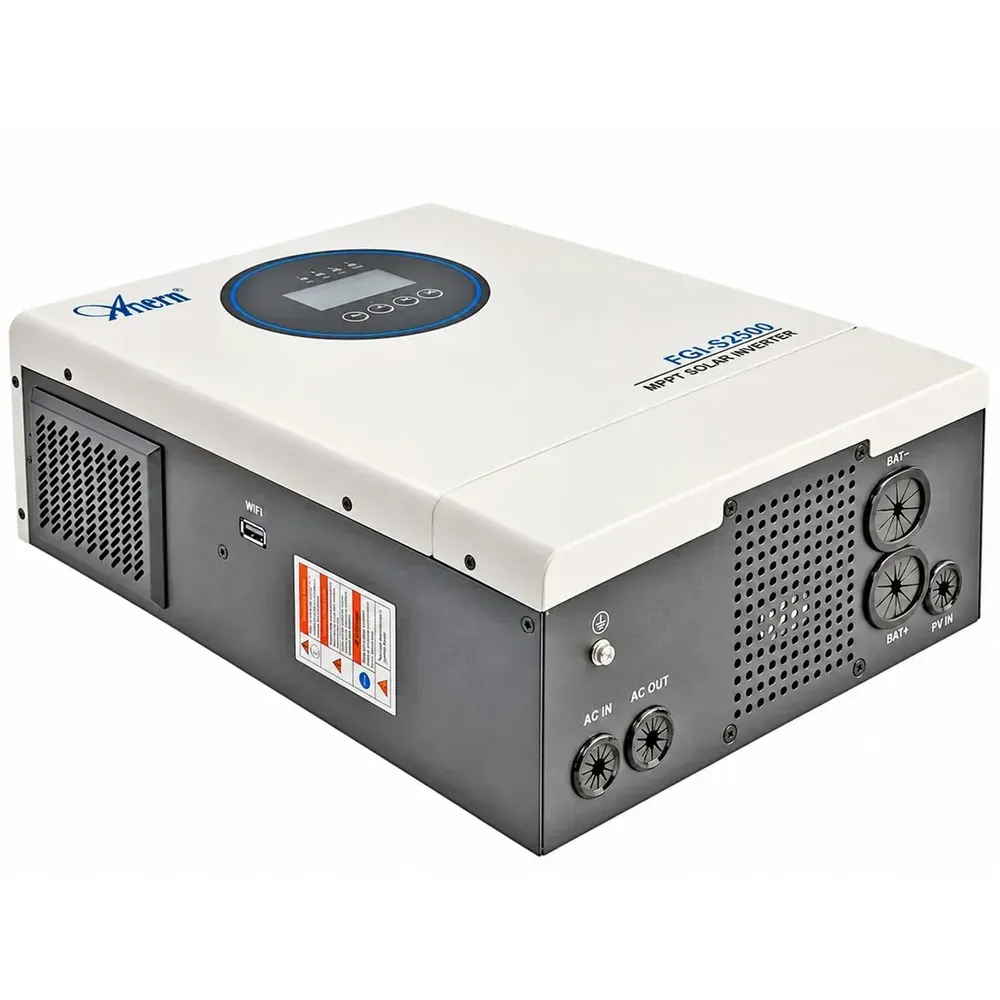

Усі силові вводи — PE, AC IN, AC OUT, BAT−, BAT+ і PV IN — зібрані на нижній панелі. Клеми AC, BAT і PV — під нижньою кришкою: кабель батареї заводять у гвинтовий затискач трубчастим наконечником, а не кільцевим. Полярність батареї перевіряють до ввімкнення автомата: інструкція окремо про це попереджає, а захисту від переполюсування в документах немає.

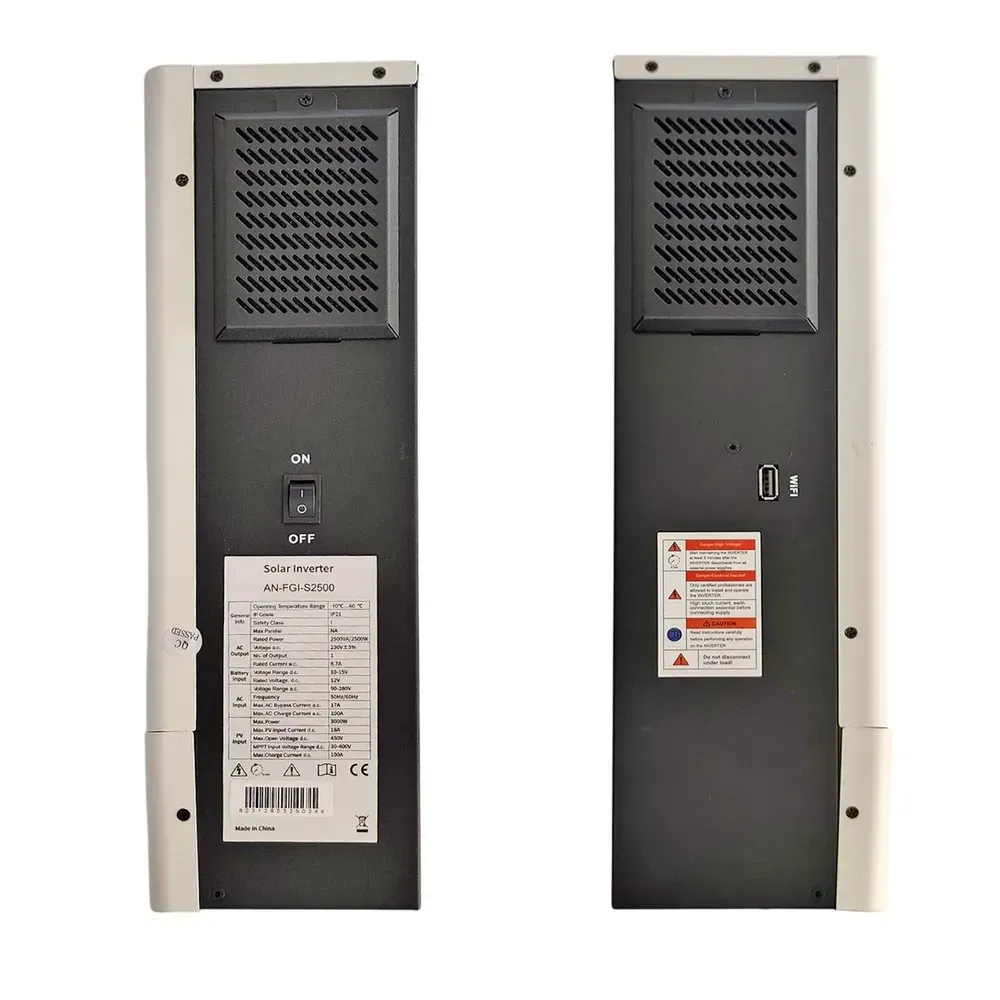

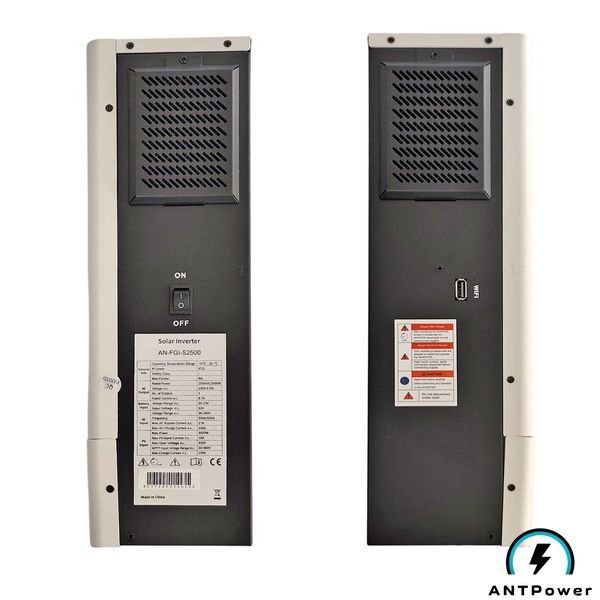

Вбудованих автоматів у FGI-S2500 немає, а вимикач на боці лише вмикає й вимикає прилад. Інструкція вимагає зовнішній захист на трьох лініях:

• AC-автомат між мережею та інвертором, виробник рекомендує 17 А. Номінал нестандартний, тож беруть найближчий менший — 16 А, якщо проводка на нього розрахована.
• DC-автомат між панелями та інвертором, теж на 17 А. В інструкції написано «на напругу понад 180 В», але Voc ланцюжка може сягати 450 В, тому автомат беруть на постійну напругу не нижчу за Voc вашого ланцюжка в мороз.
• Захист постійного струму на 150 А між батареєю та інвертором. Інструкція вимагає захист від надструму. Ми радимо обидва: автомат запобіжника не замінює; запобіжник біля плюса батареї береже кабель, а DC-автомат у тій самій лінії вимикає її на час обслуговування. Кабель беруть під той самий струм.

Кабелі за інструкцією: AC і панелі — 14 AWG (2,075 мм²). На практиці для AC беруть мідь 2,5 мм², а для панелей — сонячний кабель на напругу ланцюжка, 2,5 або 4 мм², якщо його наконечник входить у затискач PV (наша порада). Для батареї виробник пише «2 AWG — 25 мм²», але 2 AWG — це близько 33,6 мм², тому кабель батареї беріть 35 мм², мідний і не довший за 1,5 м. Заземлення роблять жовто-зеленим кабелем із кільцевим наконечником під гвинт M4. L і N не плутають, а нульові провідники входу й виходу між собою не з'єднують: за інструкцією це може пошкодити інвертор.

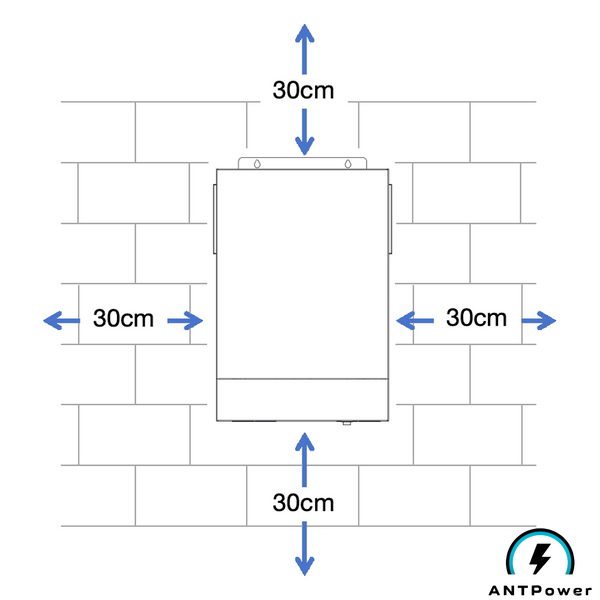

Інвертор кріплять вертикально на негорючу стіну: два отвори через 120 мм, анкери M6, по 30 см вільного місця з усіх боків, у приміщенні (IP21). АВР між мережею та батареєю не потрібен: їх перемикає сам інвертор. А мережу й генератор заводять на єдиний вхід AC IN лише через перемикач (рубильник або АВР). Як завести інвертор у щит будинку, показано в статті схема підключення інвертора до мережі.

Скільки сонячних панелей підключити до Anern 2.5 кВт

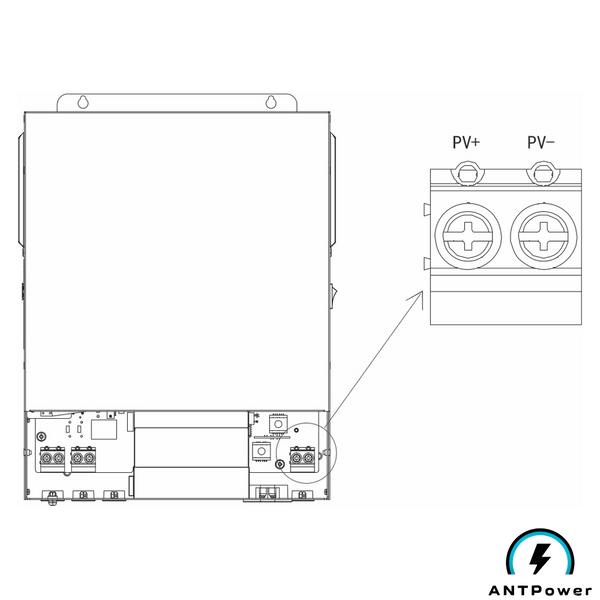

На один вхід MPPT можна підключити до 3000 Вт панелей при струмі до 18 А. Напруга холостого ходу (Voc) ланцюжка не повинна перевищувати 450 В навіть у мороз, а для старту контролера потрібно щонайменше 40 В. Панелі на 12 В не потрібні: беруть звичайні, на 400–550 Вт, і з'єднують послідовно. Полярність ланцюжка перевіряють мультиметром до підключення: інструкція попереджає, що переплутані PV+ і PV− можуть пошкодити інвертор, а заземлювати PV+ чи PV− інструкція забороняє.

Наприклад, п'ять панелей по 550 Вт із Voc близько 50 В дають 2750 Вт і ≈250 В: навіть із запасом на мороз це далеко від 450 В, а робочий струм таких панелей нижчий за 18 А. Рахуйте за паспортом своїх панелей, з температурним коефіцієнтом Voc.

📦 Який акумулятор потрібен і що ще знадобиться

Інструкція радить батарею 12 В ємністю не менше 200 А·год. Для літієвої важливо, щоб вона тривало віддавала щонайменше 150 А — і за BMS, і за самими комірками, при тій температурі, де вона стоїть: із заводу інвертор її межі не знає, і понад неї вимкнеться BMS або перевантажаться комірки. Наприклад, LiFePO4 12,8 В із тривалим струмом 100 А дасть лише близько 1,16 кВт (розрахунок).

• Одна LiFePO4 12 В на 280 або 314 А·год з BMS на 200 А дає потрібну ємність, а струм — якщо й комірки тривало віддають від 150 А.
• Дві LiFePO4 12 В на 105 А·год паралельно (плюс до плюса, мінус до мінуса) дають разом 210 А·год, і при 150 А кожна віддає близько 75 А. Одна така батарея — це лише 105 А·год, а тривалий струм у неї обмежують комірки, тож для цього інвертора беріть дві. Це в теплі: за паспортом наші 105 А·год віддають повні 105 А, при 0 °C до 58 А, на легкому морозі (до −10 °C) до 52 А (пара разом близько 104 А), а на малому залишку заряду ще менше. Заряд вони приймають лише від +5 °C, хоч би як налаштували інвертор. Пару ставлять туди, де взимку стабільно не холодніше за +10 °C, а якщо там прохолодніше за кімнатну температуру, межу в програмі 61 знижують до 100 А, а струм заряду в програмі 07 — за паспортом батареї.
• Свинцеві AGM теж підходять, якщо ємності вистачає; струм заряду — 0,3C за інструкцією, але не вище паспорта батареї.

На схемі портів у datasheet і на фото корпусу роз'єму BMS немає, тож інвертор керує батареєю за напругою. Якщо батарея тривало тримає менше 150 А, задайте межу в програмі 61 (крок 5 А): при перевищенні інвертор покаже попередження 60, а через 5 с сам вимкне вихід з помилкою 14. Струм заряду в програмі 07 (із заводу 60 А) — теж за її паспортом.

Окрім батареї, знадобиться захист із розділу про підключення, кабель 35 мм² до 1,5 м із трубчастим наконечником і кабель заземлення. Чим DC-автомат відрізняється від запобіжника і де їх ставити, пояснює стаття який автомат ставити між АКБ та інвертором.

🔧 Anern FGI-S2500 чи інший 12-вольтовий — що обрати

Якщо навантаження невелике, а панелей мало або не буде, подивіться менші моделі в розділі гібридні інвертори на 12 В.

Якщо від батареї тривало потрібно більше ніж 1,6–1,75 кВт, цьому інвертору на 12 В тісно: струм виходить за його 150 А (розрахунок). Тоді краще система на 24 В, наприклад Anern 3200 Вт на 24 В.

FGI-S2500 доречний, коли батарея на 12 В, що тривало віддає 150 А, уже є або систему на 12 В зібрати дешевше, а панелей не більше 3000 Вт.

🔍 Технічні характеристики Anern AN-FGI-S2500

🛡️ Гарантія та відповідальність

Гарантію на інвертор, 12 місяців, надає наш магазин: якщо несправний сам прилад, звертайтеся до нас. Усе підключення інструкція доручає лише кваліфікованому електрику.

Кому підходить, а кому — ні

Anern 2.5 кВт на 12 В підійде, якщо:

• потрібен резерв котла й холодильника на час відключень, а батарея на 12 В від 200 А·год і з тривалим струмом від 150 А (і за BMS, і за комірками) уже є або планується;
• хочете до 3000 Вт панелей ланцюжком і повні 2500 Вт, коли батарея дає 150 А, а панелі — ще близько 1 кВт.

Варто обрати іншу модель, якщо:

• потрібні тривалі 2,5 кВт від самої батареї, без сонця;
• хочете віддавати надлишки в мережу: у переліку можливостей datasheet цієї моделі такого немає;
• плануєте кілька інверторів паралельно чи три фази;
• батарея на 24 або 48 В;
• потрібен цифровий зв'язок з BMS літієвої батареї (роз'єму на корпусі немає);
• місце встановлення — вулиця або приміщення, де буває холодніше за −10 °C.
