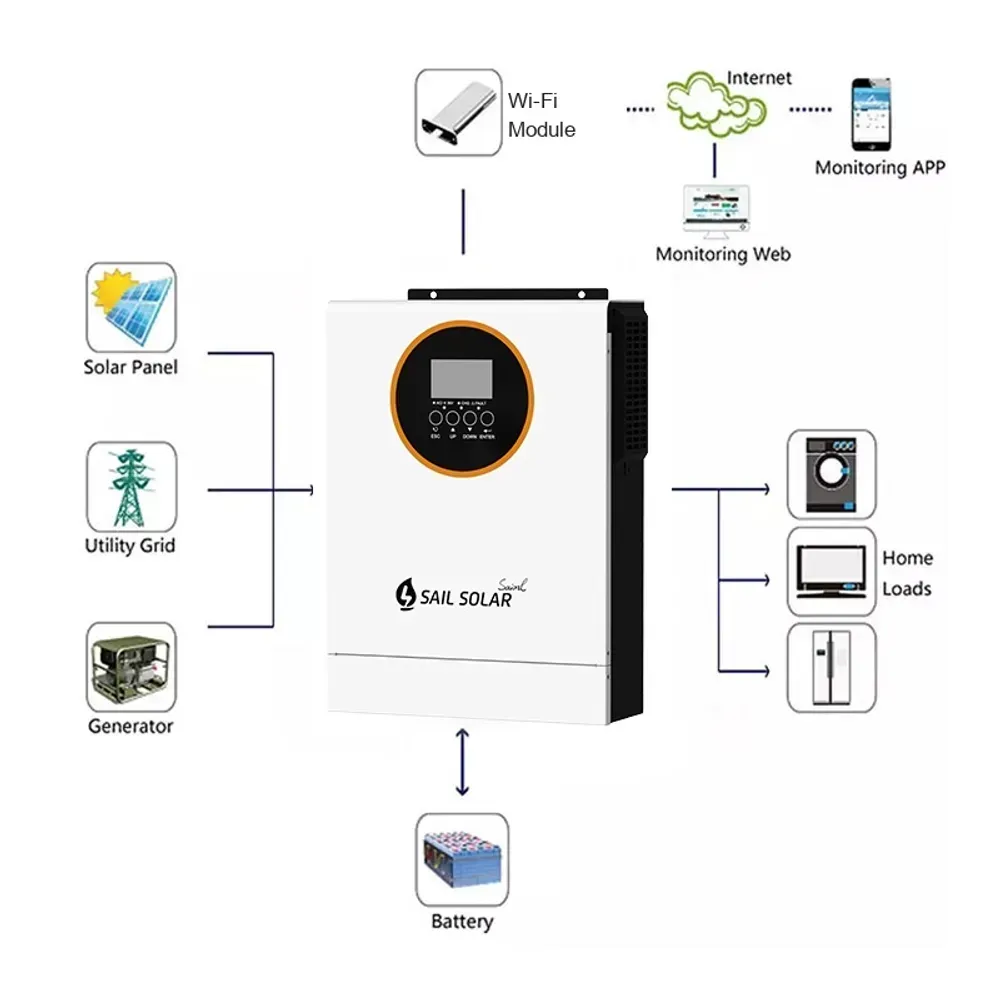

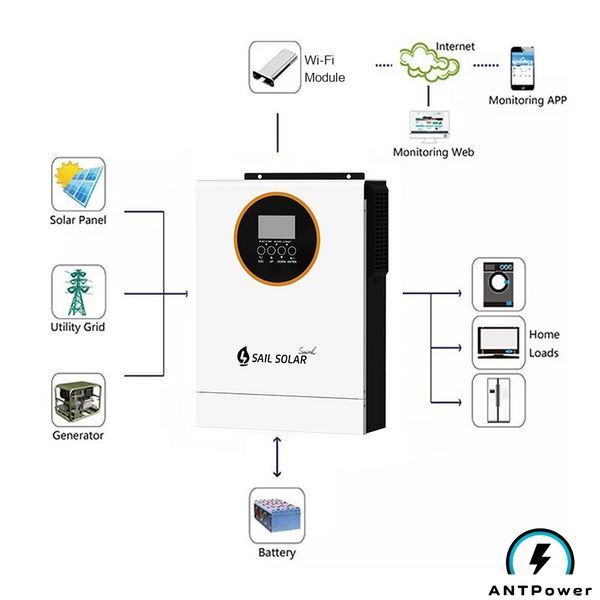

Sail Solar SAS4224VMII об'єднує в одному настінному корпусі три прилади: інвертор 24 В → 230 В із чистим синусом, сонячний MPPT-контролер і зарядний пристрій від мережі. Коли світло зникає, він живить будинок від акумулятора на 24 В, а вдень бере енергію від сонячних панелей.
Sail Solar SAS4224VMII: інвертор 4.2 кВт на 24 В для дому
Номінальна потужність за документами виробника — 4200 ВА / 4200 Вт: так написано в специфікації, в інструкції й на шильдику. На пуск компресора чи насоса інвертор короткочасно витримує навантаження до двох номіналів. Скільки секунд триває такий пік, виробник не вказує.
Скільки з цих 4200 Вт — і скільки на пуску — ви реально візьмете вночі, залежить також від акумулятора: від струму його BMS, кабелю й автомата.
Акумулятор потрібен на 24 В. Продавці часто пишуть «25,6V», і це не інша модель: літієва батарея LiFePO4 із 8 послідовних комірок має номінал 25,6 В (8 × 3,2 В), а система все одно 24-вольтова. Свинцево-кислотний варіант — два акумулятори по 12 В послідовно.
Виробник за шильдиком — компанія SAIL SOLAR ENERGY CO., LTD із Хефея (Китай). Вона сама називає прилад автономним (off-grid): енергію в мережу він не віддає.
У магазинах модель пишуть і разом — SailSolar SAS4224VMII, — і з параметрами в назві: 4200 W, 25,6V. Бренд читається як «Сейл Солар». На корпусі — логотип SAIL SOLAR, модель SAS4224VMII — на шильдику.
✅ Основні переваги
- Чистий синус 230 В ±5 %. Форма напруги на виході — як у мережі: саме вона потрібна котлу, холодильнику й комп'ютеру. Напругу виходу можна виставити 220, 230 або 240 В, частоту — 50 або 60 Гц.
- Панелі до 4000 Вт. Один MPPT-вхід, робочий діапазон 120–450 В, напруга холостого ходу ланцюжка — до 500 В.
- Заряд від мережі до 60 А. Сонце й мережа можуть заряджати батарею разом або по черзі, як налаштуєте.
- Чотири пріоритети живлення: UTI, SOL, SBU і SUB — від «спершу мережа» до «спершу сонце й батарея».
- Робота з генератором. Для вхідного живлення є окремий режим Generator з діапазоном 170–280 В.
- Зв'язок з BMS по RS485. Окремий порт BMS і протокол Pylontech US2000 для літієвих батарей.
- Перемикання 10 або 20 мс. 10 мс у режимі UPS для комп'ютера, 20 мс — у побутовому режимі, який стоїть за замовчуванням.

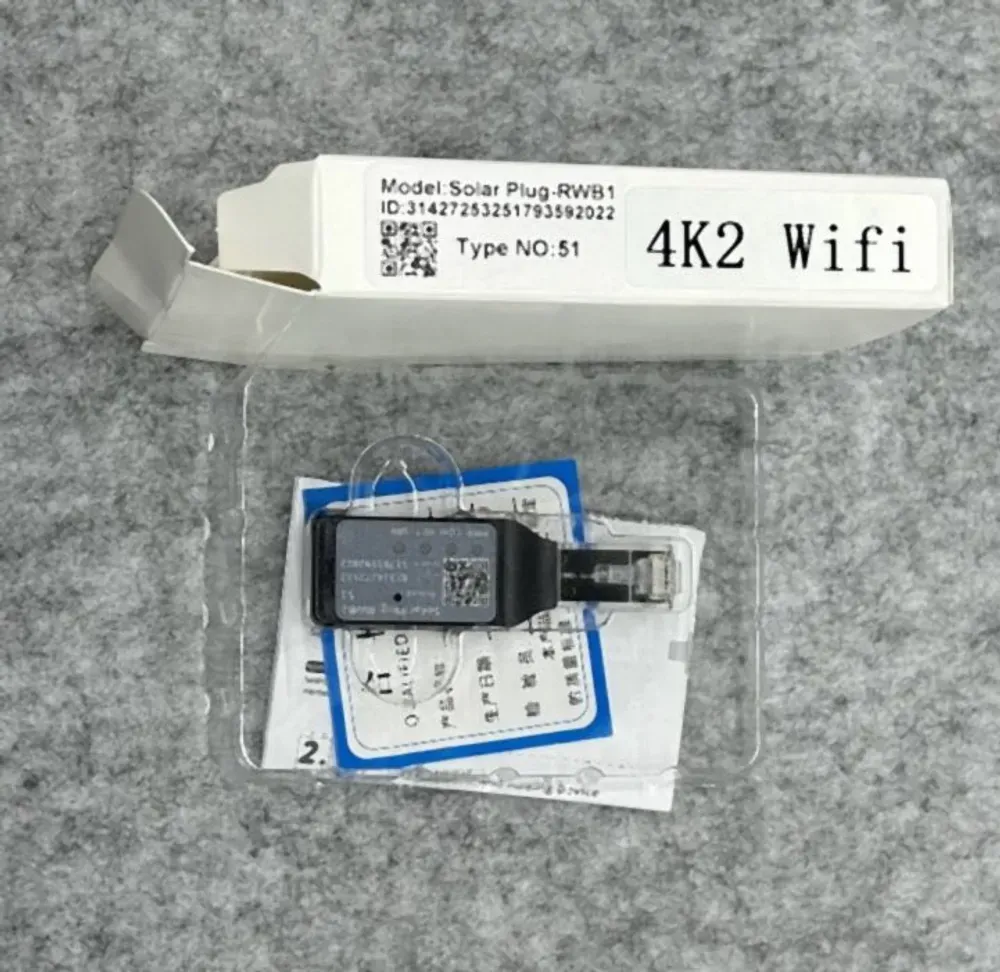

Wi-Fi-модуль — у комплекті, докупати його не треба. Модуль підключається до порту COM на боці інвертора, а налаштовують його з телефону через Bluetooth у застосунку «Solar of Things». Після цього роботу інвертора видно з телефону.
Як працює Sail Solar SAS4224VMII: режими UTI, SOL, SBU і SUB
Звідки інвертор бере енергію для навантаження, задає програма 01 меню. Варіантів чотири.
| Режим | Хто живить навантаження | Кому підходить |
|---|---|---|
| UTI (за замовчуванням) | Мережа. Сонце й акумулятор підключаються, лише коли мережі немає. | Мережа стабільна, батарея потрібна як резерв. |
| SOL | Спершу сонце, нестачу додає акумулятор. Мережа — коли сонця немає або батарея розрядилася до порога. | Хочете брати від сонця більше, але без глибокого розряду батареї. |
| SBU | Сонце й акумулятор. Мережа — лише коли напруга батареї падає до порога з програми 12. | Мережа запасна, а батарея досить велика. |
| SUB | Сонце спершу заряджає батарею, а нестачу для навантаження одночасно добирає мережа. | Мережа є, батарею треба тримати повною на випадок відключення. |
За інструкцією, пріоритет SUB передбачений для моделей із входом панелей до 500 В — саме такий у SAS4224VMII. Як працюють такі режими в гібридних інверторах загалом, пояснено в статті що таке гібридний інвертор і як працюють його режими.
Заряд батареї налаштовують окремо, програмою 16: сонце й мережа разом (за замовчуванням), сонце першим або тільки сонце. Під час роботи від батареї її заряджає тільки сонце.
Без акумулятора інструкція описує роботу лише за наявності мережі: у пріоритеті SOL («сонце першим») навантаження тоді живлять мережа й панелі разом, у пріоритеті UTI — сама мережа. Коли мережі немає, а акумулятор підключено, навантаження живлять акумулятор і панелі, і сонце одночасно підзаряджає батарею. Роботу від самих панелей, без мережі й без акумулятора, інструкція не пояснює — на такий режим не розраховуйте.
⚡ Застосування: що живити й на скільки вистачить акумулятора
Типовий набір для резерву — газовий котел, холодильник, роутер, освітлення, телевізор і ноутбук. Разом вони зазвичай споживають кілька сотень ват, а холодильник і насос котла на мить беруть більше під час пуску. Перед покупкою складіть список приладів і подивіться пусковий струм насосів у їхніх паспортах.
Найпростіше перевантажити інвертор нагрівачами: електрочайником, бойлером, обігрівачем чи праскою, увімкненими разом з усім іншим. Під час роботи від батареї такі прилади краще вмикати по черзі.
Орієнтовний час роботи від акумулятора — у таблиці. Розрахунок: енергія батареї × 0,9 (запас від глибокого розряду) × 0,93 (максимальний ККД інвертора за паспортом) ÷ навантаження. Власне споживання інвертора виробник не вказує, а на малому навантаженні ККД нижчий за максимальний, тож реальний час буде меншим — найпомітніше при 300 Вт.
| Навантаження | LiFePO4 24 В (25,6 В) 105 А·год, 2688 Вт·год | LiFePO4 24 В (25,6 В) 280 А·год, 7168 Вт·год |
|---|---|---|
| 300 Вт — котел, холодильник, роутер, світло | ≈ 7,5 год | ≈ 20 год |
| 500 Вт — те саме плюс телевізор і ноутбук | ≈ 4,5 год | ≈ 12 год |
| 1000 Вт — плюс насос або мікрохвильовка час від часу | ≈ 2 год 15 хв | ≈ 6 год |
Удень сонячні панелі зменшують навантаження на батарею, тому з панелями резерву вистачає довше, ніж показує таблиця.
📷 Як підключити SAS4224VMII: клеми, порти, автомати

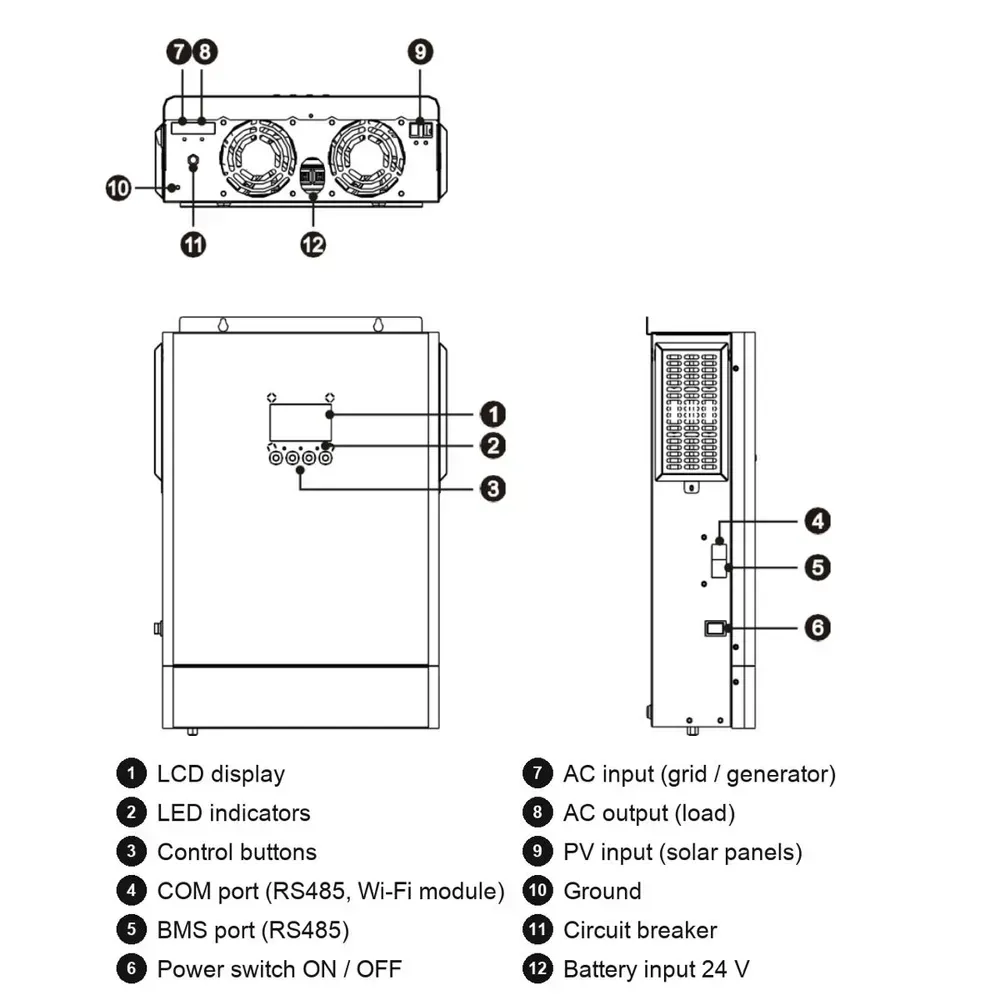

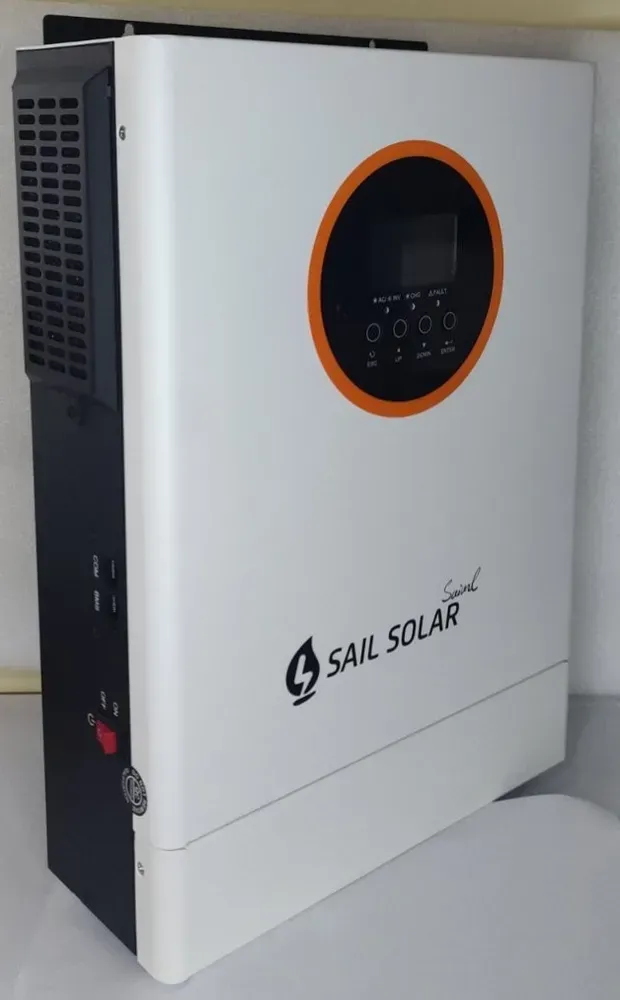

Знизу корпусу — клеми мережі (AC IN), навантаження (AC OUT, вихід один), сонячних панелей (PV IN) і акумулятора, клема заземлення та автоматичний вимикач. Збоку — порт COM (RS485, для Wi-Fi-модуля чи комп'ютера), окремий порт BMS і вимикач живлення.
Інструкція вимагає трьох зовнішніх захистів — автомат на корпусі жодного з них не замінює:
- між мережею та інвертором — AC-автомат, виробник рекомендує 50 А, кабель 10 AWG;
- між акумулятором та інвертором — окремий DC-автомат або запобіжник;
- між панелями та інвертором — DC-автомат, кабель 8 AWG.
Кабель акумулятора заходить у затискну колодку; інструкція рекомендує переріз 2 AWG (у її таблиці — 38 мм²), провід зачищають на 18 мм, а гвинти колодки затягують з моментом 2–3 Н·м. Кабелі з кільцевими наконечниками в таку колодку не ставлять. Номінали автоматів і переріз кабелів добирає електрик відповідно до вашої проводки й батареї.
Інвертор вішають вертикально на бетонну чи іншу негорючу стіну в сухому приміщенні, де взимку не буває мінуса (IP20, робоча температура від 0 °C), і залишають місце для вентиляції: за схемою інструкції — 50 см зверху й знизу, 20 см з боків. Корпус обов'язково заземлюють. Загальна схема з автоматами — у статті схема підключення гібридного інвертора до мережі.
🔧 Sail Solar SAS4224VMII чи інша модель: як обрати
Sail Solar SAS4224VMII — варіант для системи на 24 В з одним ланцюжком панелей до 4000 Вт і напругою холостого ходу до 500 В.
Якщо панелей планується більше ніж на 4000 Вт, порівняйте паспорти інших моделей на 24 В. У каталозі є гібридний інвертор Anenji 4.2 кВт на 24 В з Wi-Fi, інвертор PowMr POW-HVM4.2M-24V-N і інвертор Y&H MPS-VIII ECO 4.2KW. Звіряйте їх за паспортами: максимальна потужність панелей, напруга холостого ходу й робочий діапазон MPPT.
Інші моделі на 24 В — у розділі гібридні інвертори на 24 В. Якщо батарея на 12 або 48 В, ця модель не підійде: SAS4224VMII працює тільки з АКБ 24 В. Для системи на 12 В у тій самій серії є гібридний інвертор Sail Solar SAS1512VMII.
🔍 Технічні характеристики Sail Solar SAS4224VMII
| Параметр | Значення |
|---|---|
| Виробник | Sail Solar (SAIL SOLAR ENERGY CO., LTD) |
| Модель | SAS4224VMII |
| Тип | Гібридний автономний (off-grid) інвертор, без віддачі в мережу |
| Номінальна потужність | 4200 ВА / 4200 Вт |
| Пікова потужність | До 2× номіналу короткочасно (тривалість виробник не вказує) |
| Форма напруги | Чиста синусоїда |
| Вихідна напруга від батареї | 230 В ±5 % (220 / 230 / 240 В на вибір), 50 / 60 Гц |
| ККД від батареї | До 93 % |
| Час перемикання | 10 мс (UPS) / 20 мс (побутовий режим) |
| Вхід мережі | 230 В; побутовий режим APL 110–280 В, UPS 170–280 В, режим генератора 170–280 В |
| Напруга акумулятора | 24 В |
| Типи акумуляторів | AGM, гелеві, заливні, літієві LiFePO4 (8S), профіль користувача |
| Зв'язок з BMS | RS485, протокол Pylontech US2000 |
| Заряд від мережі | До 60 А |
| Сонячні панелі | До 4000 Вт, 1 MPPT, робочий діапазон 120–450 В, напруга холостого ходу до 500 В |
| Порти | COM (RS485), BMS (RS485); Wi-Fi — модулем, модуль у комплекті |
| Паралельна робота | Ні, 1 фаза |
| Захист | Перевантаження, коротке замикання на виході, перегрів, перенапруга АКБ і виходу, перенапруга й перевантаження входу панелей |
| Екран і керування | РК-екран, 3 індикатори, 4 кнопки |
| Охолодження | Активне, вентилятори |
| Ступінь захисту | IP20, лише для приміщень |
| Робоча температура | 0…+50 °C, вологість 5–95 % без конденсату |

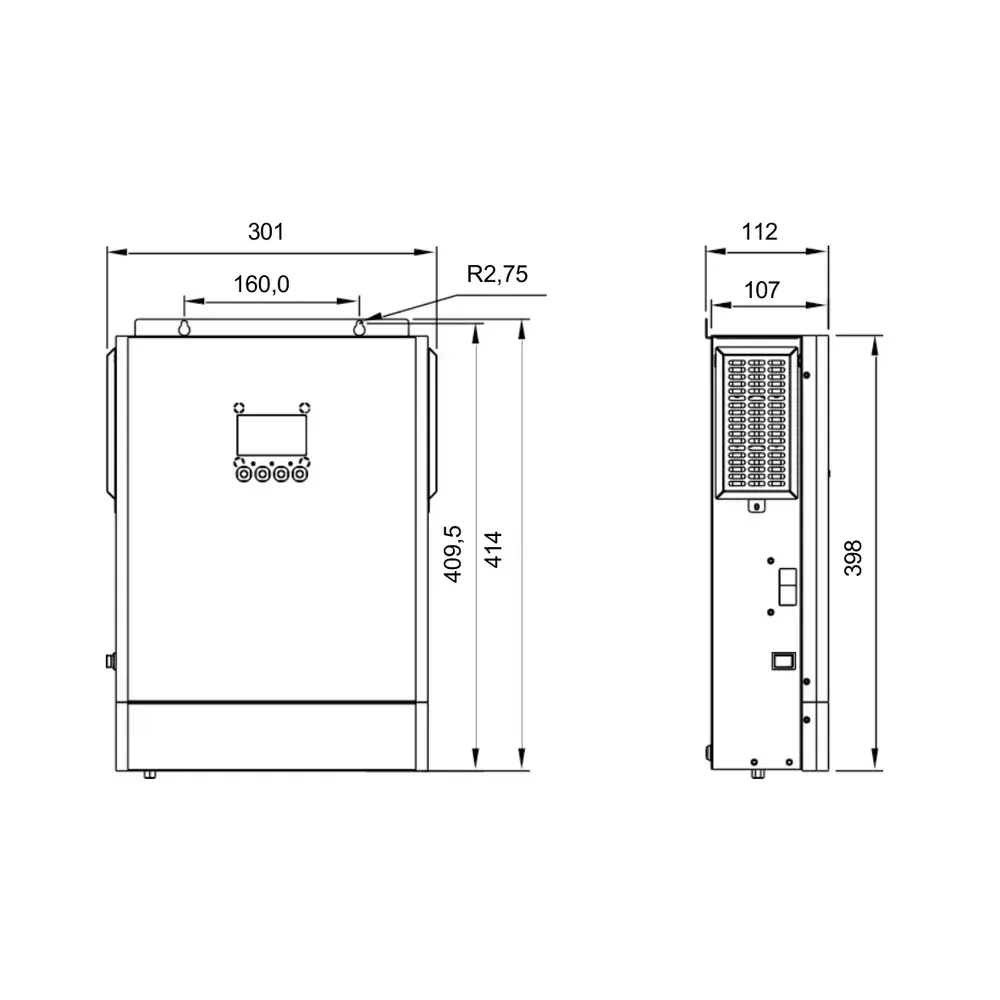

| Габарити | 301 × 414 × 112 мм (з монтажною планкою, за кресленням виробника) |
| Розмір упаковки | 420 × 315 × 145 мм |
| Маса | 9 кг |
| Матеріал корпусу | Виробник не вказує |
| Гарантія | 12 місяців |
| Країна виробництва | Китай (за адресою виробника на шильдику: Хефей) |
📦 Що ще знадобиться для системи на 24 В
Акумулятор. Для повної потужності від батареї інвертору потрібен великий струм: за нашим розрахунком (4200 Вт ÷ 25,6 В ÷ ККД 0,93) це близько 176 А, а біля заводської відсічки 21 В (профіль USE) — близько 215 А. Тому для 4–4,2 кВт тривалий струм BMS потрібен щонайменше 200 А, краще із запасом на розряджену батарею. Звідки береться ця цифра — у статті який акумулятор потрібен для інвертора.
Акумулятори LiFePO4 на 24 В, які ми пропонуємо до цього інвертора, мають BMS на 100–150 А тривало: BMS батареї на 280 А·год (150 А) дозволяє живити від неї навантаження приблизно до 3,3–3,6 кВт, батареї на 105 А·год (100 А) — до 2,2–2,4 кВт (розрахунок: струм BMS × 24–25,6 В × ККД 0,93). Межу задає найслабша ланка: з кабелем 2 AWG і автоматом на 125 А для нього, який ми пропонуємо до цієї моделі, від батареї на 280 А·год тривало вийде орієнтовно 2,8–3,0 кВт. Для типового резерву з таблиці вище (300–500 Вт) цього із запасом достатньо.
Налаштовують такі батареї за напругою, у профілі користувача (USE), без зв'язку BMS з інвертором: сумісність їхньої BMS з протоколом Pylontech ми не перевіряли. Порядок з інструкції:
- програма 05 — тип USE;
- програми 26 і 27 — напруга заряду на 0,5 В нижча за максимальну напругу заряду BMS;
- програма 29 — відсічка розряду щонайменше на 2 В вища за напругу, на якій BMS вимикає батарею;
- програма 02 — струм заряду, менший за максимальний струм заряду BMS;
- програма 12 — поріг повернення на мережу ще щонайменше на 1 В вищий за відсічку.
Заводські значення нашим батареям не підходять: відсічка 21,0 В нижча за мінімальну напругу розряду з паспортів наших батарей на 105 і 280 А·год (22,8 В), а заводський загальний струм заряду 50 А (програма 02) — більше за допустимі 40 А у батареї на 105 А·год. Свинцево-кислотні акумулятори (AGM, гелеві, заливні) теж підходять: два по 12 В послідовно, тип вибирають у програмі 05.
Захист і кабелі. Між батареєю та інвертором потрібен DC-автомат або запобіжник. Він має захищати кабель, тож номінал добирає електрик відповідно до перерізу кабелю — інструкція рекомендує кабель 2 AWG. Як це роблять, показано в статті який автомат ставити між АКБ та інвертором. Окремо купують AC-автомат на вхід мережі (50 А за рекомендацією виробника) і DC-автомат для панелей на 500 В.
Корпуси для самостійної збірки батареї 24 В і готовий набір «інвертор + акумулятор 280 А·год» — на цій сторінці.
🛡️ Гарантія та відповідальність
Гарантія на Sail Solar SAS4224VMII — 12 місяців. Збережіть документи покупки.
Монтуйте інвертор за інструкцією виробника: сухе приміщення, негорюча стіна, місце для вентиляції, зовнішні автомати на мережі, батареї й панелях, заземлення. Перед першим увімкненням перевірте полярність кабелів акумулятора й напругу холостого ходу ланцюжка панелей — вона не повинна перевищувати 500 В навіть у мороз.
Кому підходить, а кому — ні
Підходить, якщо:
- у будинку чи на дачі є або планується акумулятор на 24 В;
- потрібен резерв для газового котла, холодильника, роутера й світла;
- плануєте перші сонячні панелі — до 4000 Вт в одному ланцюжку з напругою холостого ходу до 500 В;
- хочете стежити за інвертором з телефону без окремої покупки модуля;
- як запасне джерело є генератор.
Не підходить, якщо:
- потрібна віддача енергії в мережу — режиму віддачі в інвертора немає;
- потрібна паралельна робота кількох інверторів або три фази;
- акумулятор на 12 або 48 В;
- потрібен зв'язок інвертора з BMS саме по CAN — інструкція описує лише RS485;
- панелей більше ніж на 4000 Вт або напруга холостого ходу ланцюжка вище 500 В;
- інвертор стоятиме в неопалюваному приміщенні, де взимку буває мінус;
- хочете живити будинок від самих панелей, без акумулятора й без мережі: виробник такого режиму не заявляє.
❓ Часті запитання
▶Чи може Sail Solar SAS4224VMII працювати без акумулятора?
Так, коли є мережа: у пріоритеті SOL («сонце першим», програма 01) навантаження живлять мережа й сонячні панелі разом, у пріоритеті UTI — сама мережа. Роботу від самих панелей, без мережі й без акумулятора, виробник не заявляє. Для резерву на час відключення світла потрібен акумулятор на 24 В.
▶Чи віддає Sail Solar 4.2 кВт енергію в мережу? Чи можна поставити два паралельно?
Ні й ні. Виробник називає модель автономним (off-grid) інвертором: режиму віддачі в мережу в інструкції немає, тож для «зеленого тарифу» вона не підходить. Налаштувань паралельної роботи теж немає: один інвертор, одна фаза.
▶Які акумулятори підходять до SAS4224VMII і чи потрібна BMS-плата?
Підходять батареї на 24 В: AGM, гелеві, заливні свинцево-кислотні й літієві LiFePO4 на 8 послідовних комірок (25,6 В). Літієва батарея обов'язково має бути з BMS. Зв'язок з BMS інвертор підтримує по RS485, протокол Pylontech US2000 (програма 05, режим LI2); про CAN в інструкції не сказано нічого. Батарею без такого зв'язку налаштовують за напругою, у профілі користувача (USE). Як працює цей зв'язок, розібрано в статті зв'язок BMS та інвертора по RS485.
▶Чи можна підключити два акумулятори по 12 В?
Так, якщо з'єднати їх послідовно: два по 12 В дають 24 В. Акумулятори мають бути однаковими — того самого типу, ємності й віку. Один акумулятор на 12 В до цього інвертора не підключають.
▶Який акумулятор потрібен, щоб Sail Solar 4.2 кВт тягнув повну потужність, і на скільки його вистачить?
За розрахунком (4200 Вт ÷ 25,6 В ÷ ККД 0,93) на 4200 Вт інвертор бере від батареї близько 176 А, а біля заводської відсічки 21 В (профіль USE) — близько 215 А. Отже, тривалий струм BMS потрібен щонайменше 200 А, краще із запасом. Інструкція рекомендує ємність 100 А·год, але межу задає струм: батарея з BMS на 100 А обмежить навантаження приблизно до 2,2–2,4 кВт, на 150 А — до 3,3–3,6 кВт, а з кабелем 2 AWG, який рекомендує інструкція, і автоматом 125 А на нього — до 2,8–3,0 кВт навіть при сильнішій BMS. Наприклад, батарея на 280 А·год при навантаженні 500 Вт працює близько 12 год; інші варіанти — у таблиці в розділі «Застосування».
▶Скільки сонячних панелей можна підключити до SAS4224VMII?
Сумарно до 4000 Вт на один вхід MPPT. Панелі з'єднують послідовно так, щоб робоча напруга ланцюжка була в межах 120–450 В, а напруга холостого ходу навіть у мороз не перевищила 500 В. Приклад з інструкції: панелі 550 Вт із напругою холостого ходу 50,32 В — до 7 штук послідовно, це 3850 Вт. Для своїх панелей помножте Voc на кількість і додайте запас на холод за температурним коефіцієнтом з їхнього паспорта.
▶Чи є підмішування — сонце й мережа одночасно?
Так. У пріоритеті SUB сонце спершу заряджає батарею, а нестачу для навантаження одночасно додає мережа. Без акумулятора в пріоритеті SOL навантаження теж живлять панелі й мережа разом. Покроково такі параметри налаштовують за статтею налаштування гібридного інвертора: три головні параметри.
▶Чи працює Sail Solar 4.2 кВт з генератором?
Так. Генератор підключають до того самого входу AC, що й мережу, а в програмі 03 вибирають режим Generator: інвертор прийме напругу 170–280 В. Як поєднати генератор, мережу й інвертор через перемикач, показано в статті як підключити АВР до інвертора.
▶Чи потягне інвертор газовий котел і комп'ютер?
За формою напруги — так: на виході чистий синус, як у мережі. Перемикання на батарею займає 20 мс у побутовому режимі, який стоїть за замовчуванням, і 10 мс у режимі UPS — для комп'ютера вмикайте UPS. Конкретні моделі котлів і блоків живлення ми з цим інвертором не перевіряли, тож для критичної техніки зробіть пробне відключення. Чи з'єднує інвертор нуль із заземленням у режимі батареї, інструкція не описує, а фазозалежним газовим котлам це важливо: спитайте електрика ще до монтажу. Про пусковий струм насосів — у статті як вибрати інвертор для дому.
▶Що буде, якщо в мережі 150–180 В? Чи стабілізує він напругу?
У побутовому режимі APL інвертор приймає мережу від 110 до 280 В. Нижче 170 В він знижує допустиму потужність — за графіком виробника до половини номіналу при 110 В. У режимі UPS діапазон вужчий, 170–280 В: за нижчої напруги навантаження переходить на батарею. Стабілізатором інвертор не є: від мережі прилади отримують її напругу, а ±5 % виробник вказує для роботи від батареї.
▶Чи запуститься інвертор від акумулятора без мережі (холодний старт)?
Так. За таблицею виробника інвертор запускається від батареї без мережі, якщо напруга акумулятора не нижча за 23,0 В. Коли батарея розряджається до відсічки, інвертор вимикає вихід; щоб знову запустити його від батареї, її спершу підзаряджають від мережі, генератора або від сонця, коли воно з'явиться. Для літієвої батареї без зв'язку з інвертором (профіль USE) відсічку в програмі 29 ставлять щонайменше на 2 В вище за поріг її BMS — інакше BMS вимкне батарею першою, і інвертор від неї не запуститься, доки батарею не підзарядять. Зі зв'язком LI2 програма 29 недоступна — відсічку задає програма 45 у відсотках заряду.
▶Чи є Wi-Fi і застосунок для телефону?
Так. Wi-Fi-модуль входить до комплекту: його вставляють у порт COM на боці інвертора, а налаштовують через Bluetooth телефону в застосунку «Solar of Things» (App Store і Google Play). Модуль працює лише з мережею Wi-Fi 2,4 ГГц — так сказано в його інструкції; потрібен доступ до інтернету. Вбудованого Wi-Fi в самому корпусі немає — зв'язок іде саме через цей модуль.
▶Які автомати й кабелі потрібні? Що є в комплекті?
Потрібні три зовнішні захисти: AC-автомат на вході мережі (рекомендовано 50 А), автомат або запобіжник між акумулятором та інвертором і DC-автомат між панелями та інвертором. Кабель мережі — 10 AWG, панелей — 8 AWG, акумулятора — 2 AWG за рекомендацією інструкції, для затискної колодки. Номінали добирає електрик. У комплекті з інвертором — Wi-Fi-модуль; інший вміст коробки уточнюйте в менеджера, якщо він важливий для монтажу.
▶Яка гарантія на Sail Solar SAS4224VMII?
12 місяців, гарантію дає наш магазин. Збережіть документи покупки.
▶Чи є інструкція до Sail Solar SAS4224VMII і як його налаштувати?
Так: офіційна інструкція виробника, специфікація серії й інструкція Wi-Fi-модуля (усі три — англійською) лежать у вкладці «Інструкція» на цій сторінці. Для запуску головні програми меню — 01 (пріоритет джерела), 02 і 11 (струм заряду), 03 (діапазон вхідної напруги), 05 (тип акумулятора) і 16 (джерело заряду). Для літієвої батареї без зв'язку з BMS — ще 26 і 27 (напруга заряду), 29 (відсічка розряду) і 12 (повернення на мережу).
