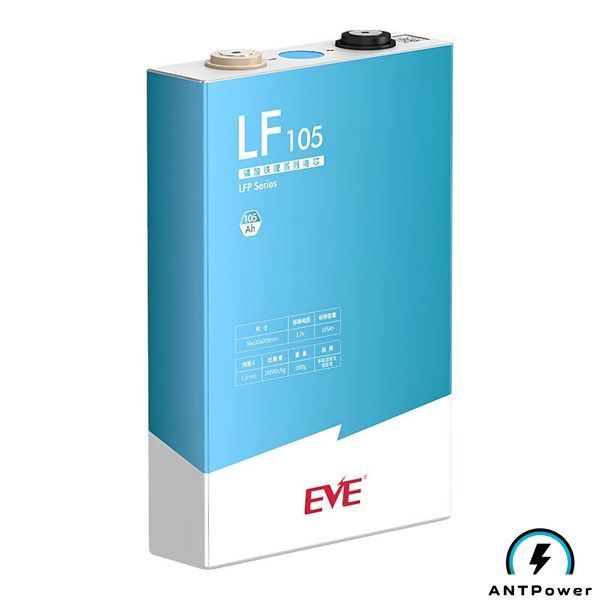

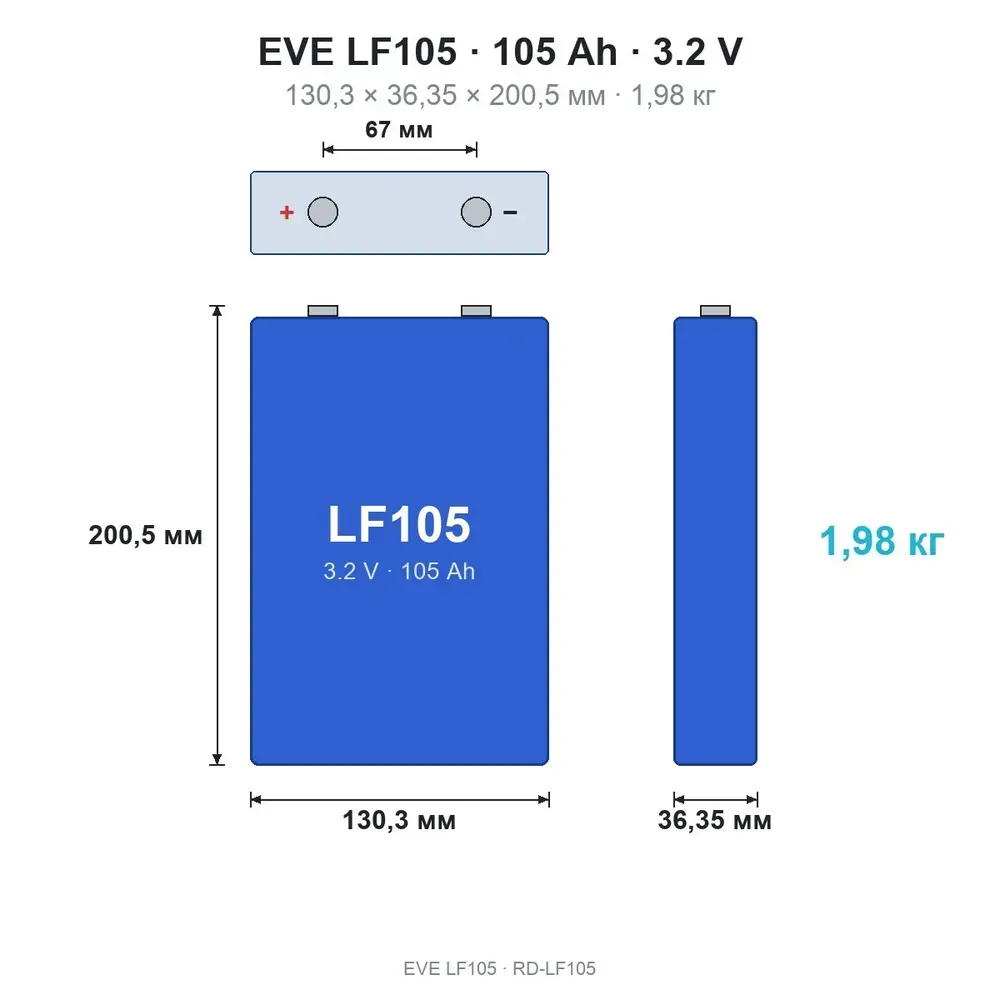

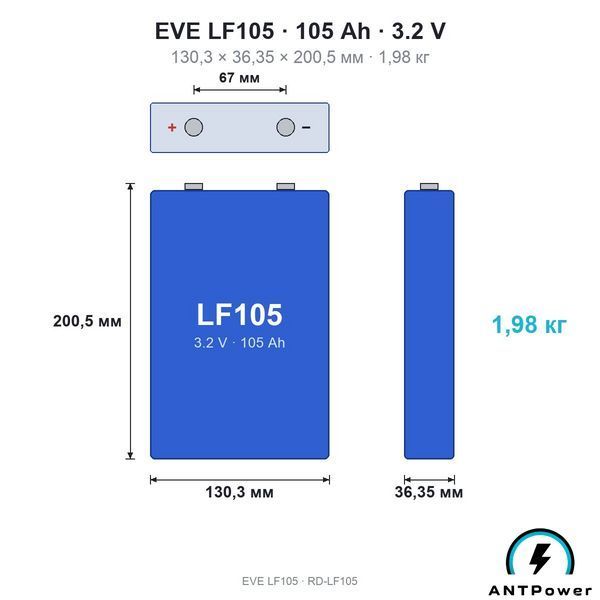

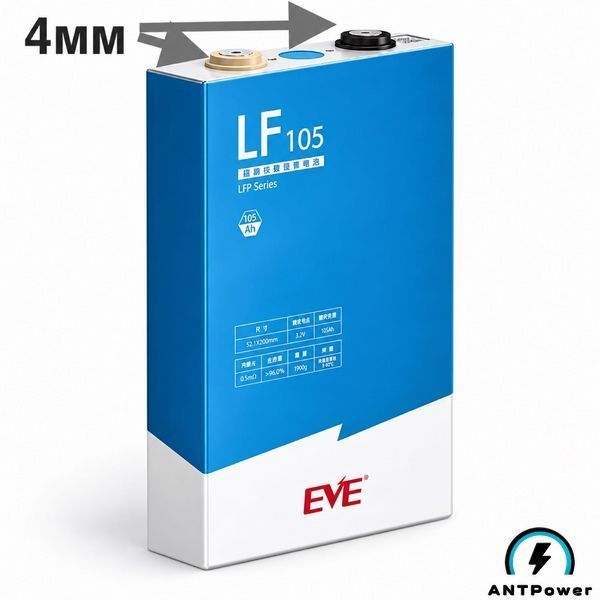

130,3 × 36,35 × 200,5 мм, маса 1,98 кг (допуск ± 60 г). Висота вказана разом із клемами, корпус без клем — 195,5 мм. Відстань між центрами клем — 67 мм.

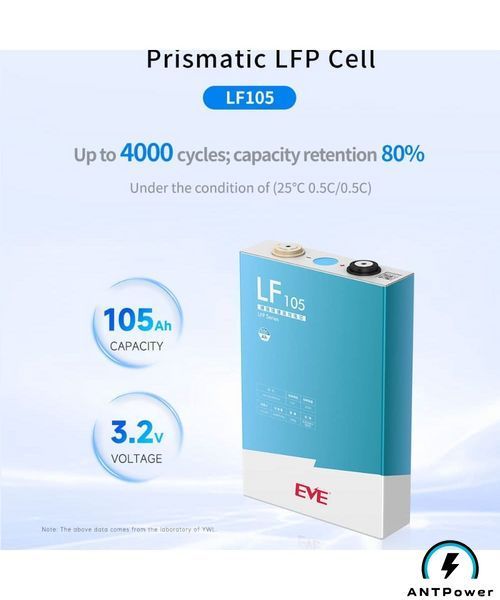

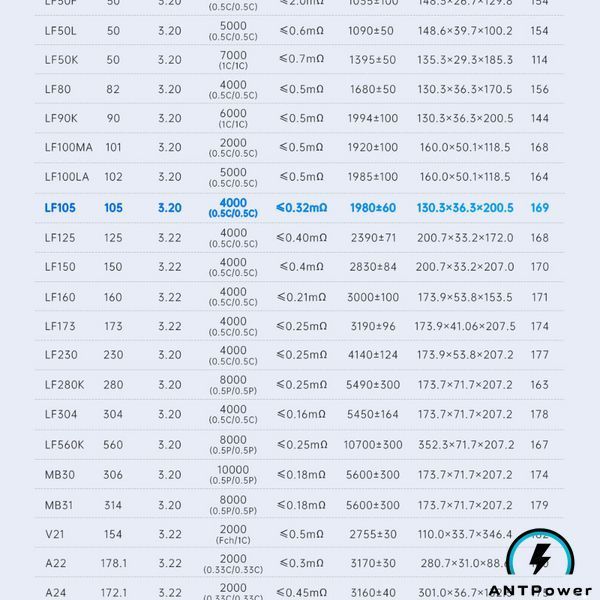

Номінальна напруга 3,2 В, ємність не менше 105 А·год, енергія 336 Вт·год. Внутрішній опір 0,32 ± 0,05 мОм, стандартний струм 52,5 А (0,5C), тривалий — до 105 А (1C), ресурс — не менше 4000 циклів до 80% ємності. Повна таблиця — у розділі «Технічні характеристики».

На цій сторінці, у вкладці «Інструкція»: це PDF специфікації EVE RD-LF105 (ред. C). У ній ємність і умови її виміру, струми, діапазони напруги й температур, ресурс, габаритне креслення, вимоги до стиснення та зберігання.

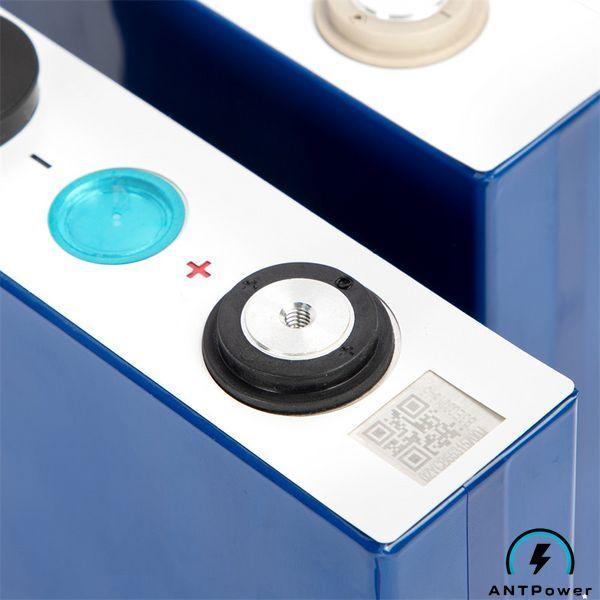

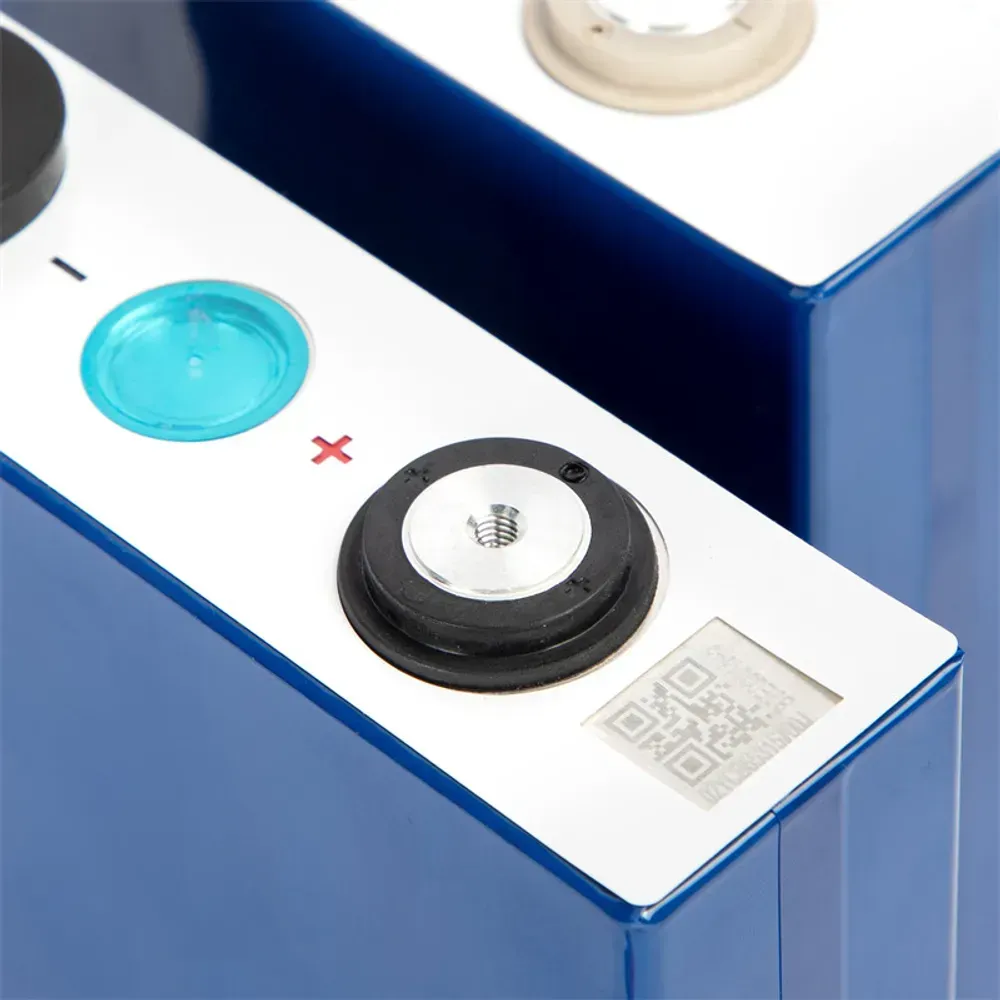

Відскануйте заводський QR-код на табличці комірки: він має читатися, а в ньому закодовані модель, завод, дата виробництва й серійний номер. Офіційного сервісу перевірки в EVE немає, тож QR підтверджує справжність лише частково. Ми продаємо нові комірки EVE з офіційного імпорту.

Grade A — ринкове позначення нових комірок першого сорту, які відповідають специфікації виробника за ємністю й внутрішнім опором. У паспорті EVE такого поділу немає, його використовують постачальники. Замовлення ми збираємо з однієї партії, з мінімальним розкидом опору між комірками.

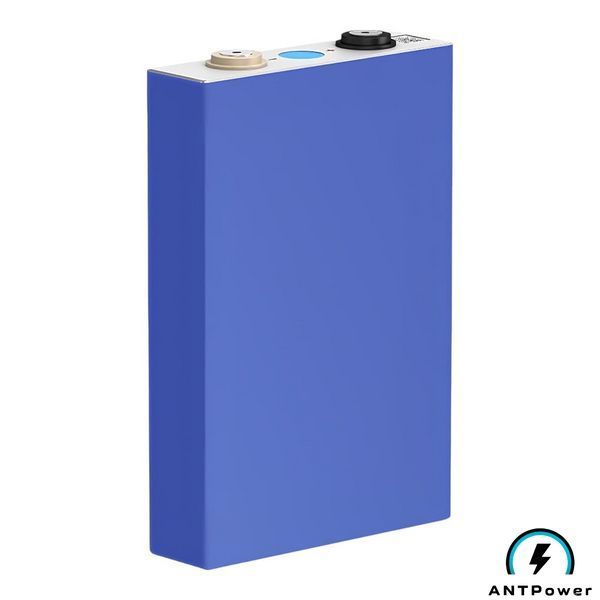

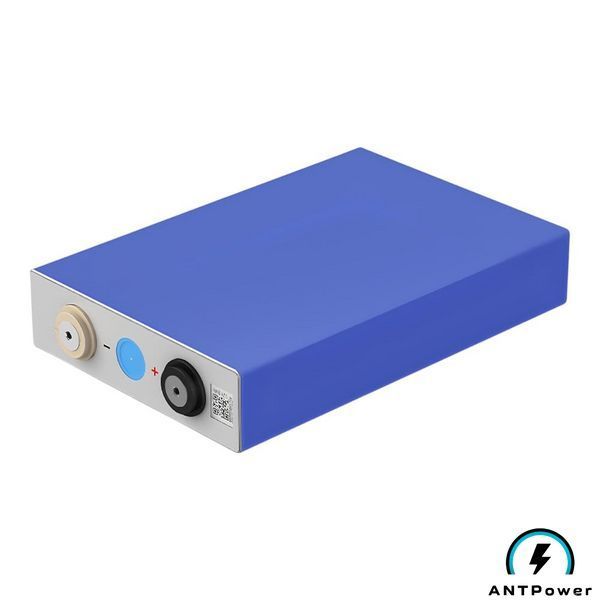

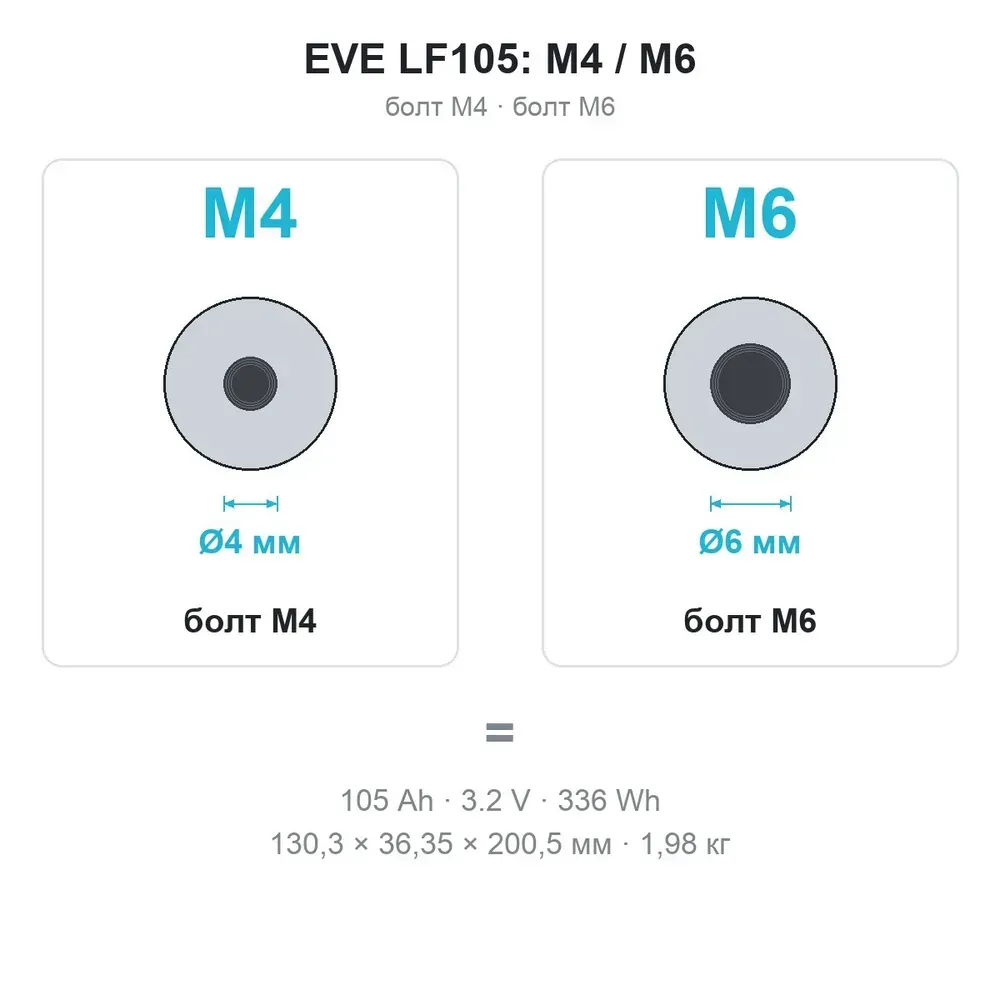

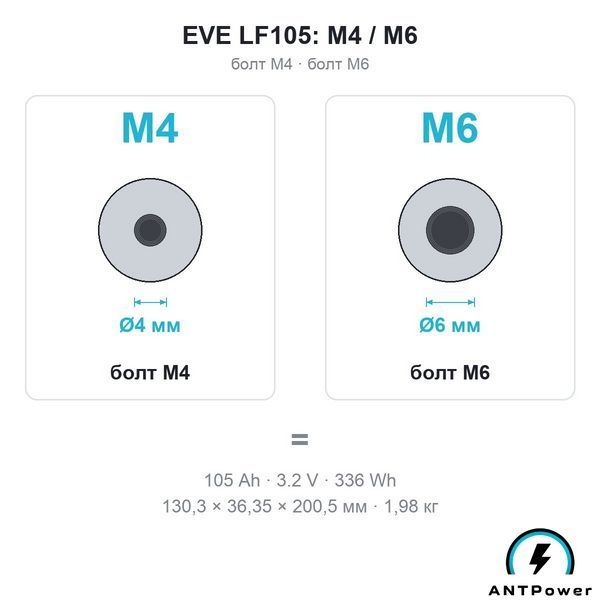

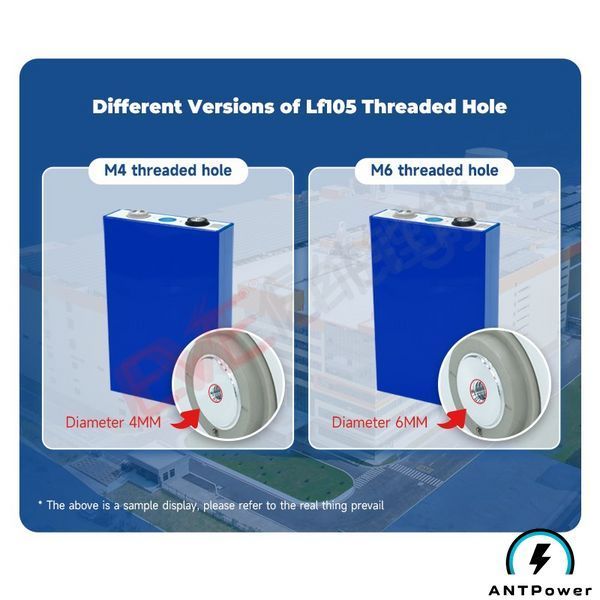

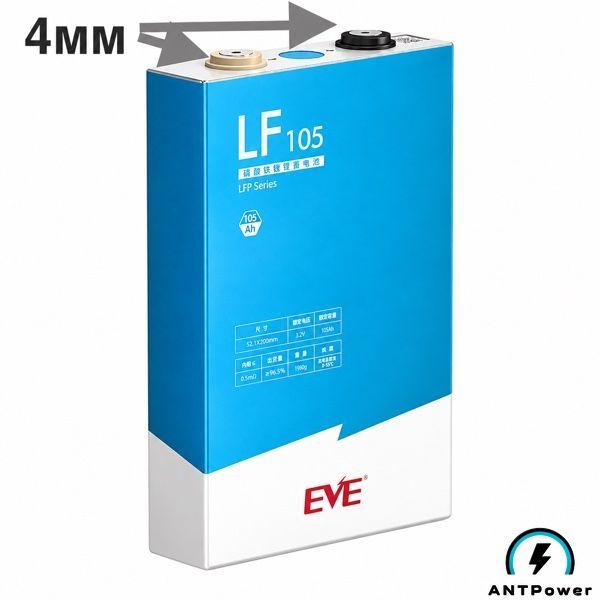

Єдина відмінність — діаметр різьби клеми (M4 або M6). Ємність, опір, розміри й вага однакові. Перемички й болти беріть тієї самої різьби, що й клема. Відрізнити версії на отриманій комірці просто: болт M6 у різьбу M4 не закрутиться.

За паспортом — 0,32 ± 0,05 мОм змінному струму 1 кГц при заряді 30–40%. За нашими замірами — 0,28–0,30 мОм. Опір постійному струму за паспортом — не більше 1,8 мОм.

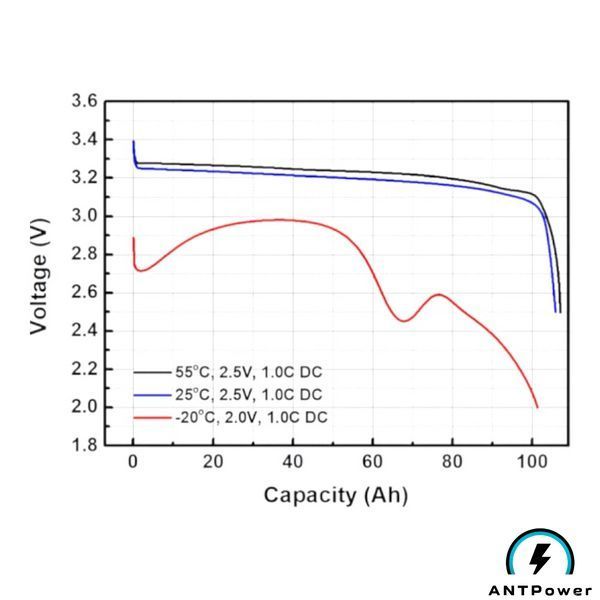

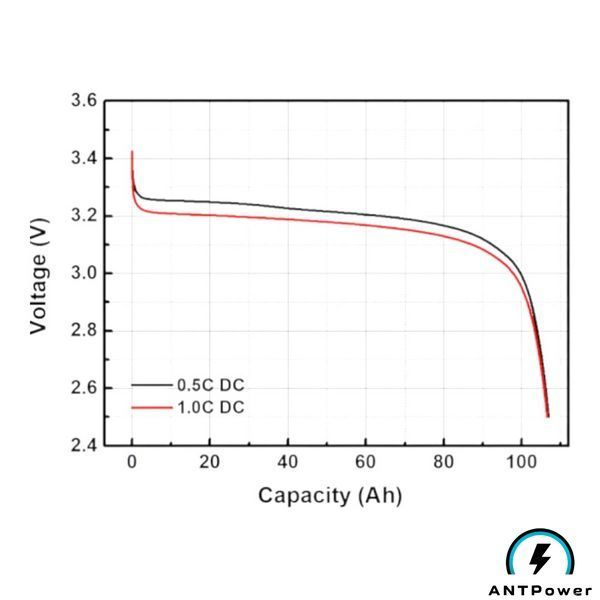

Стандартний струм заряду й розряду — 52,5 А (0,5C), тривалий максимум — 105 А (1C). Короткочасно, до 30 секунд, комірка витримує розряд до 3C, якщо вона заряджена хоча б на 30%. Для довгого ресурсу тримайтеся 0,5C і нижче.

Максимальна напруга заряду — 3,65 В на комірку: 14,6 В для батареї 4S, 29,2 В для 8S і 58,4 В для 16S. Заряджають у два етапи: постійним струмом до 3,65 В, потім постійною напругою, доки струм не впаде до 0,05C (близько 5 А). Потрібен зарядний пристрій або інвертор із профілем LiFePO4, і тільки через BMS; температура комірок — вище 0 °C, у рекомендованому паспортом діапазоні 10–35 °C.

Нижня межа за паспортом EVE — 2,5 В на комірку (при 0 °C і нижче — до 2,0 В). Для батареї 4S це 10 В, 8S — 20 В, 16S — 40 В. Відключення BMS зазвичай ставлять трохи вище межі, щоб комірки не працювали на краю.

Ні. За паспортом заряд можливий лише вище 0 °C, а в холоді — малим струмом: при +10 °C не більше 0,37C (близько 39 А), повний струм 1C — лише при 25–45 °C. Розряд дозволений від −35 °C. Узимку батарею тримають у теплому приміщенні або ставлять BMS із захистом від заряду на холоді.

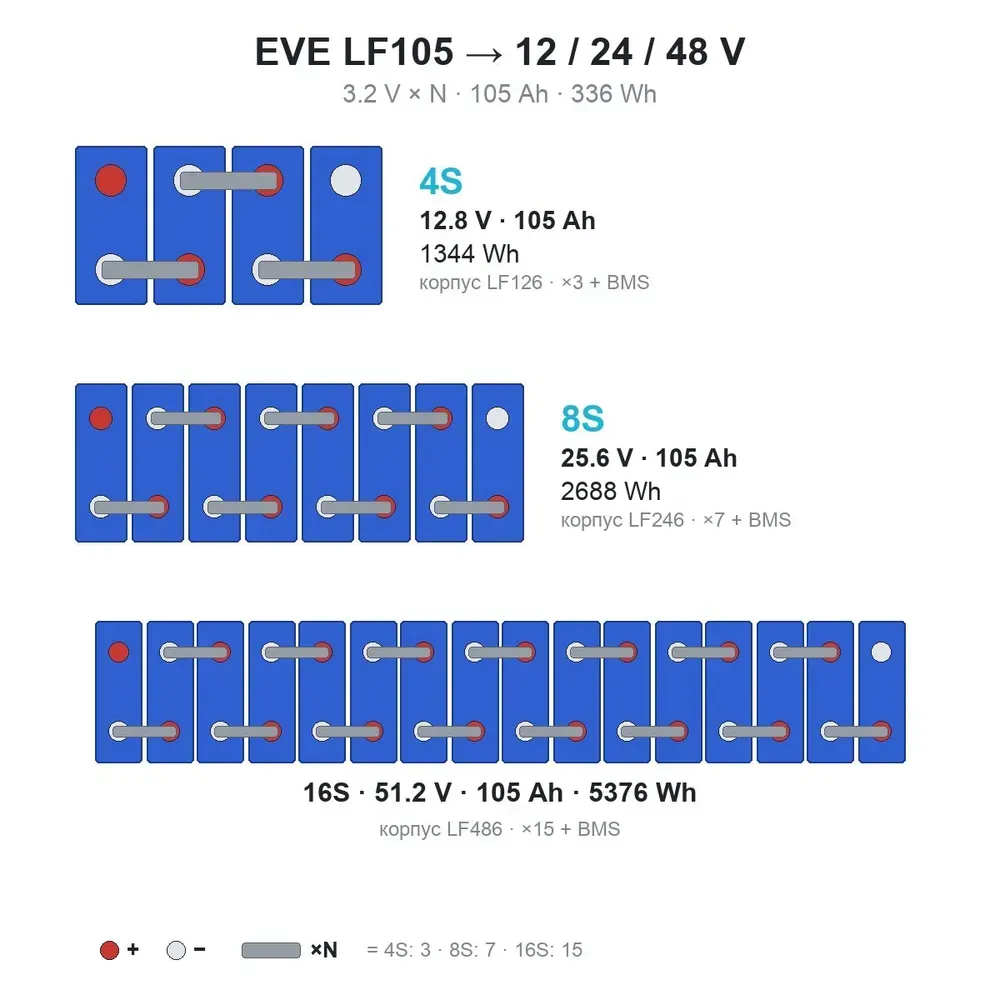

4 комірки послідовно — 12,8 В і 1344 Вт·год, 8 — 25,6 В і 2688 Вт·год, 16 — 51,2 В і 5376 Вт·год. Перемичок потрібно на одну менше, ніж комірок: 3, 7 і 15. Ємність батареї при цьому залишається 105 А·год.

Комірки однієї партії, перемички тієї самої різьби (M4 або M6), ізолятори між комірками, BMS на потрібну кількість комірок, корпус або стяжні пластини, силові кабелі з наконечниками. Перед збиранням вирівняйте напругу всіх комірок, а зібраний пакет стягніть — паспорт рекомендує 3–5 кН.

BMS для LiFePO4 на потрібну кількість послідовних комірок: 4S для 12 В, 8S для 24 В, 16S для 48 В. Струм BMS підбирають за найбільшим струмом навантаження із запасом, пам'ятаючи, що тривалий струм самих комірок — до 105 А (1C), а стандартний — 52,5 А.

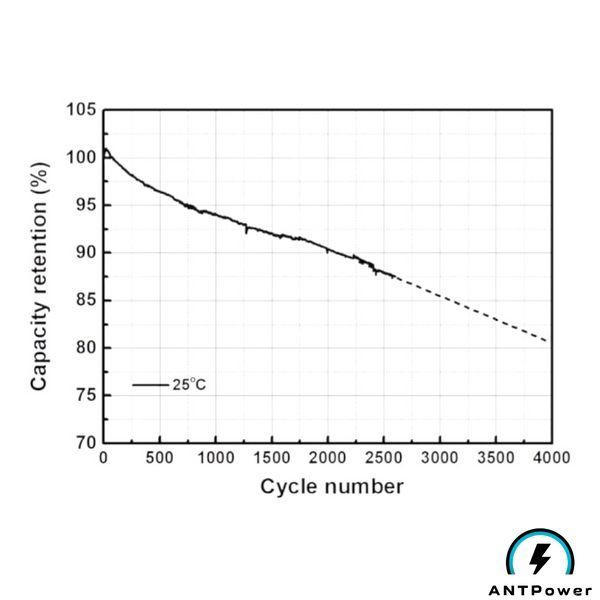

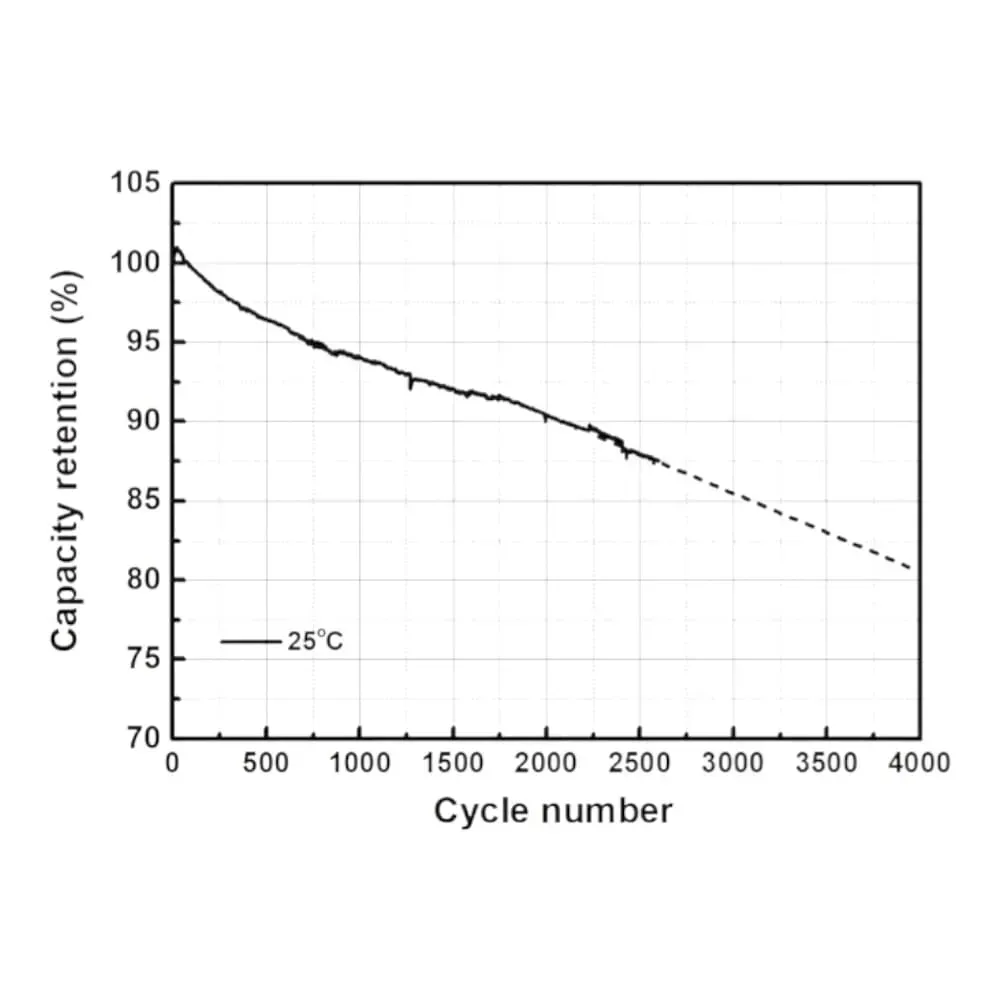

Не менше 4000 циклів при правильній експлуатації — при одному циклі на добу це понад 10 років. За паспортом це заряд і розряд струмом 0,5C при 25 °C у стиснутому пакеті, до 80% початкової ємності; при 45 °C ресурс — близько 2000 циклів. Календарне старіння паспорт не нормує.

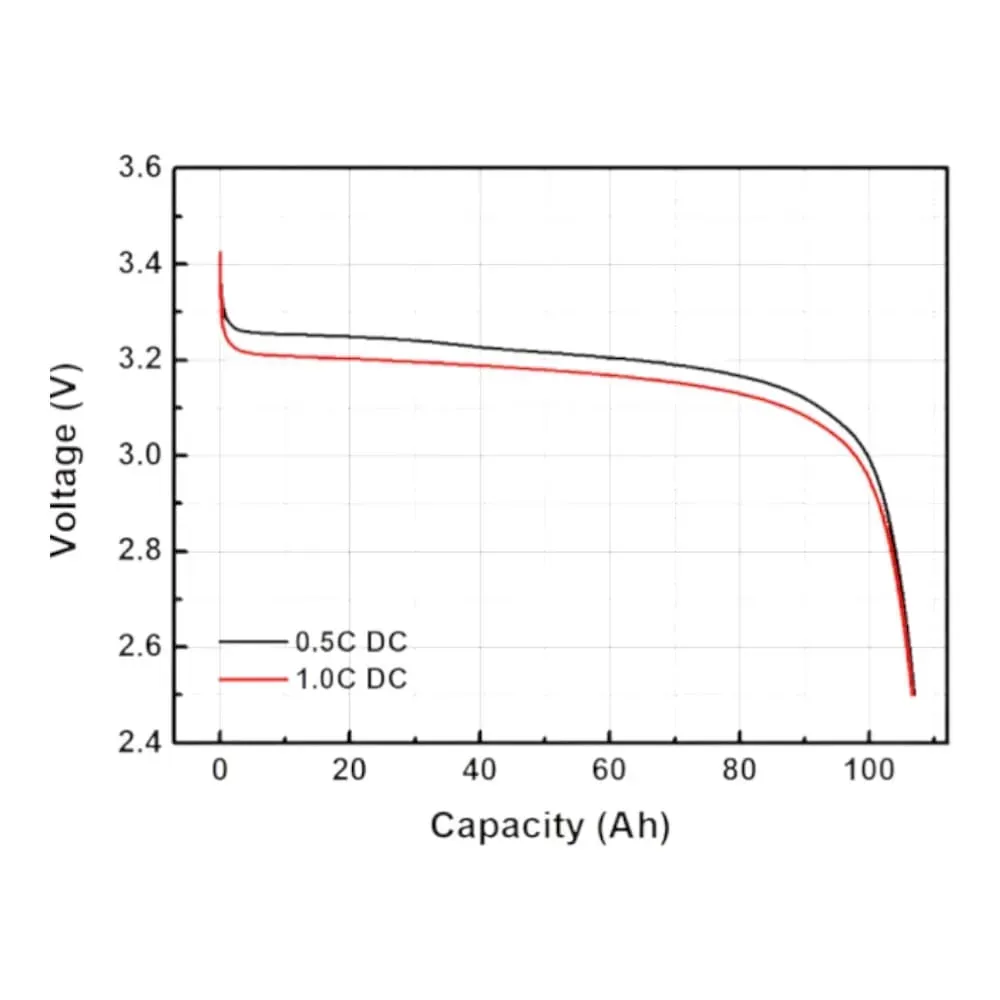

Лише приблизно. Таблиці «напруга → відсоток» у паспорті EVE немає: рівень заряду там рахують в ампер-годинах, де 105 А·год — це 100%. Протягом майже всього розряду напруга під навантаженням тримається біля номінальних 3,2 В, тому однозначно видно лише краї, та й то під струмом: заряд закінчується на 3,65 В, розряд — на 2,5 В, а без навантаження напруга від цих значень відходить. Відсоток точніше показує лічильник ампер-годин у BMS або монітор батареї із шунтом.

Відключення BMS ставлять на робочі межі паспорта EVE: 3,65 В на заряді і 2,5 В на розряді на кожну комірку (при 0 °C і нижче розряд — до 2,0 В) або з невеликим запасом усередину. Решта значень таблиці 14 — аварійні рівні захисту: на заряді 3,80 В (зупинка заряду) і 3,85 В (зупинка з блокуванням BMS), на розряді вище 0 °C — 2,0 В і блокування нижче 1,85 В, при 0 °C і нижче — 1,9 і 1,75 В. Комірка, що дійшла до аварійного рівня, за паспортом уже вийшла за умови експлуатації, а нижче 1,8 В можливе незворотне пошкодження. Заряд довше 8 годин BMS має переривати, а за температури комірки понад 60 °C — знижувати потужність до нуля; 65 °C паспорт називає межею, вище якої пошкодження незворотні. Для батареї помножте напругу на кількість послідовних комірок: 4, 8 або 16.

Так, якщо ДБЖ підтримує LiFePO4 або дозволяє задати напругу заряду. Чотири комірки послідовно — це 12,8 В і 1344 Вт·год. ДБЖ має заряджати не вище 14,6 В (3,65 В на комірку) і відключати розряд не нижче 10 В (2,5 В на комірку). Режими для свинцевих батарей, які піднімають напругу вище 14,6 В, як-от вирівнювальний заряд, треба вимкнути. BMS обов'язкова. Постійного підзаряду паспорт не передбачає і вимагає переривати заряд, що триває понад 8 годин, тож перевірте, як ДБЖ поводиться після повного заряду.

Зазвичай ні, якщо в BMS є вбудоване балансування. Паспорт EVE вимагає BMS, яка контролює кожну комірку, а про окремий балансир не згадує. Важливіше, щоб комірки були з однієї партії й з близьким опором — так ми й комплектуємо замовлення. Перед збиранням вирівняйте їхню напругу.

Так, паспорт EVE описує модуль як комірки, з'єднані послідовно, паралельно або змішано. Дві паралельно — 3,2 В, 210 А·год і 672 Вт·год. Схема 2P4S (8 комірок) дає 12,8 В і 2688 Вт·год, 2P8S (16 комірок) — 25,6 В і 5376 Вт·год, 2P16S (32 комірки) — 51,2 В і 10 752 Вт·год. BMS підбирають за кількістю послідовних груп: для 2P4S — 4S. Змішувати в одній системі різні типи комірок паспорт забороняє.

Контрольним циклом заряду й розряду за методикою паспорта: при 25 °C зарядіть комірку струмом 0,5C (52,5 А) до 3,65 В, далі постійною напругою 3,65 В, доки струм не впаде до 0,05C (близько 5 А), дайте постояти 30 хвилин і розрядіть струмом 0,5C до 2,5 В. За паспортом свіжа комірка, тобто в перші 7 днів після виготовлення, віддає не менше 105 А·год і 336 Вт·год; EVE міряє приладами з похибкою 0,1% і бере середнє трьох останніх із п'яти циклів. Для такої перевірки потрібні зарядний пристрій і навантаження з лічильником ампер-годин; домашній вимір залежить від точності приладів і температури, тож результат може відрізнятися від паспортного. Якщо ємність упала нижче 70% номіналу або опір перевищив 150% початкового, за паспортом таку комірку виводять з експлуатації.
