Монтажний комплект (перемичка + шпилька) для LiFePo4 3.2v 105ah _ LF105 |4mm

Версія під кріплення M4 — для комірок LiFePO4 105 А·год із різьбою виводів 4 мм. Алюмінієва пластина 54 × 12 × 3 мм, овальні пази 11,10 × 4,80 мм, середина закрита діелектриком. Шпильки з гайками вже в комплекті.

Ширший паз дає більший запас ходу — ±3,15 мм, тож перемичка сідає на виводи без натягу навіть коли комірки у стяжці стоять не ідеально рівно. Від версії M6 відрізняється тільки шириною паза: пластина, переріз і струмове навантаження однакові.

опис

Для великих комірок є окрема клема-перемичка 280 / 306 / 314 А·год — у неї інша геометрія виводів.

🔋 Перемичка для комірок LiFePO4 105 Ah — алюміній, з кріпленням у комплекті

Готова клема-перемичка для з'єднання призматичних комірок LiFePO4 3.2 В 105 А·год — EVE LF105 і сумісних аналогів. Алюмінієва пластина 54 × 12 × 3 мм з овальними пазами і закритою діелектриком серединою. Кріплення входить у комплект: докуповувати нічого не потрібно.

Версії відрізняються тільки шириною паза — під кріплення M4 або M6. Пластина, переріз і струмове навантаження в обох версіях однакові, тож перехід з однієї на іншу не змінює розкладку комірок у збірці.

Важливо: діаметр визначається виводом вашої комірки, а не перемичкою. Перед замовленням перевірте різьбу у виводах — M4 чи M6. Якщо комірки куплені у нас, ми підбираємо потрібну версію самі за номером замовлення.

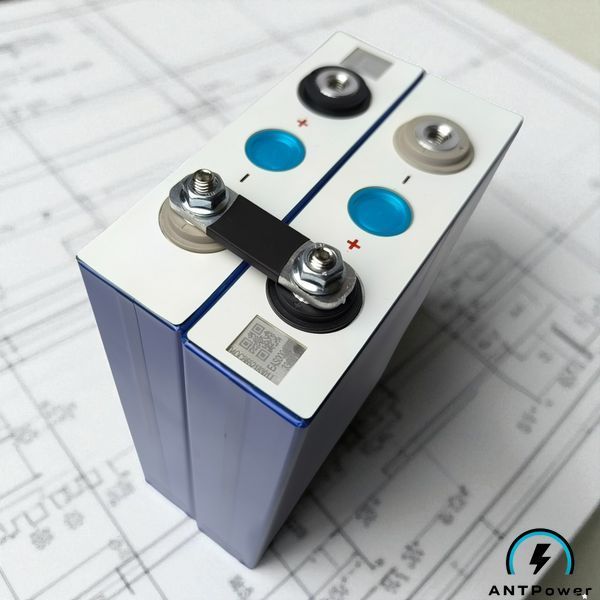

📷 Як виглядає клема-перемичка

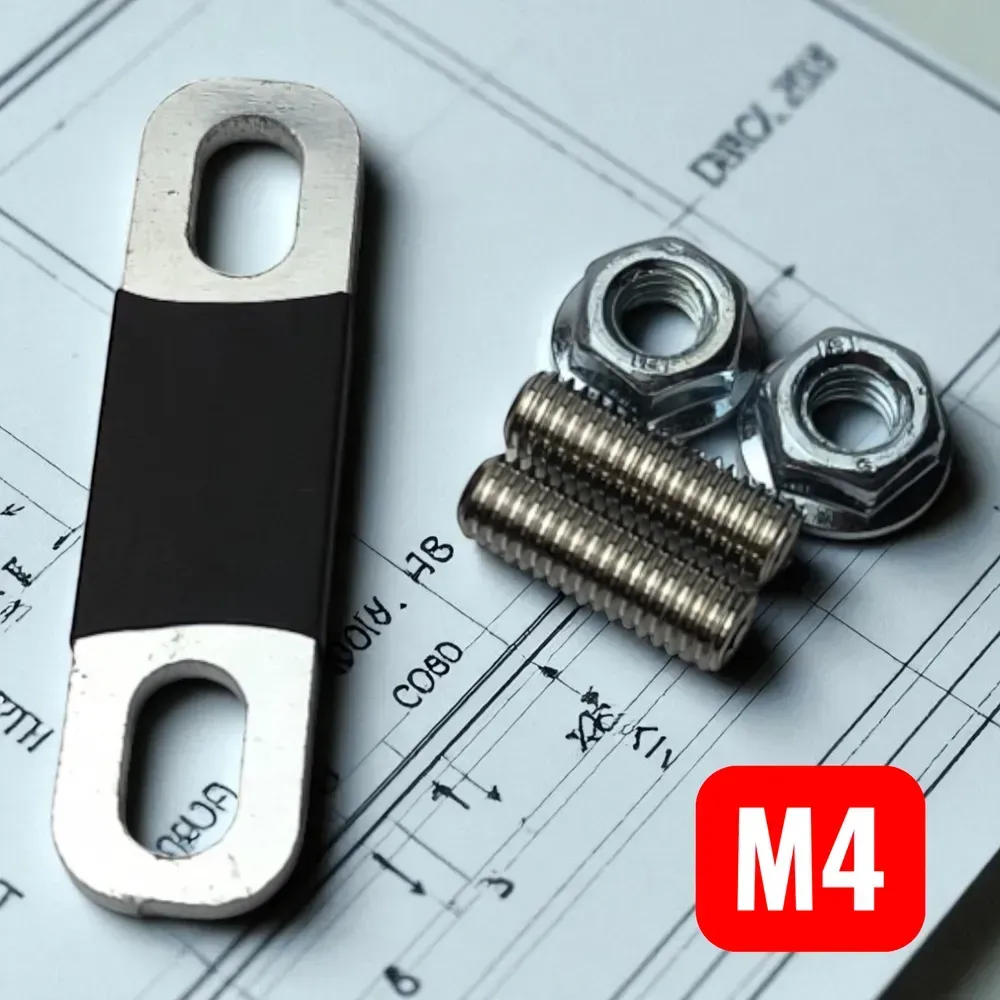

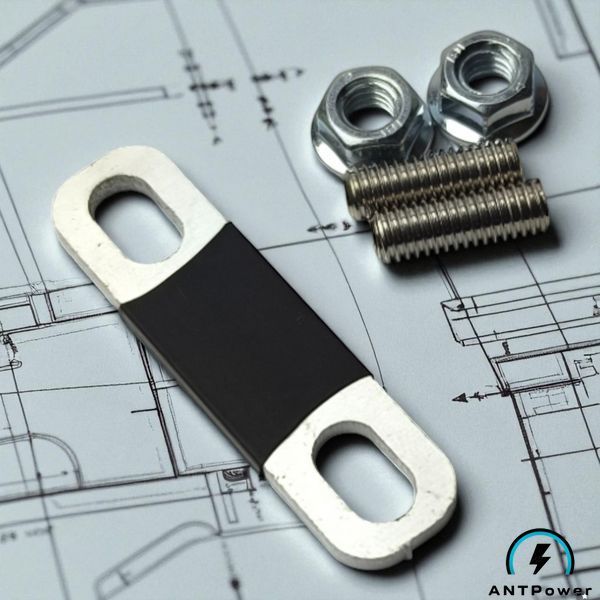

Комплект клеми-перемички LiFePO4 105 Ah, версія M4 — пластина, шпильки і гайки — Версія M4: перемичка і кріплення — шпильки з гайками входять у комплект

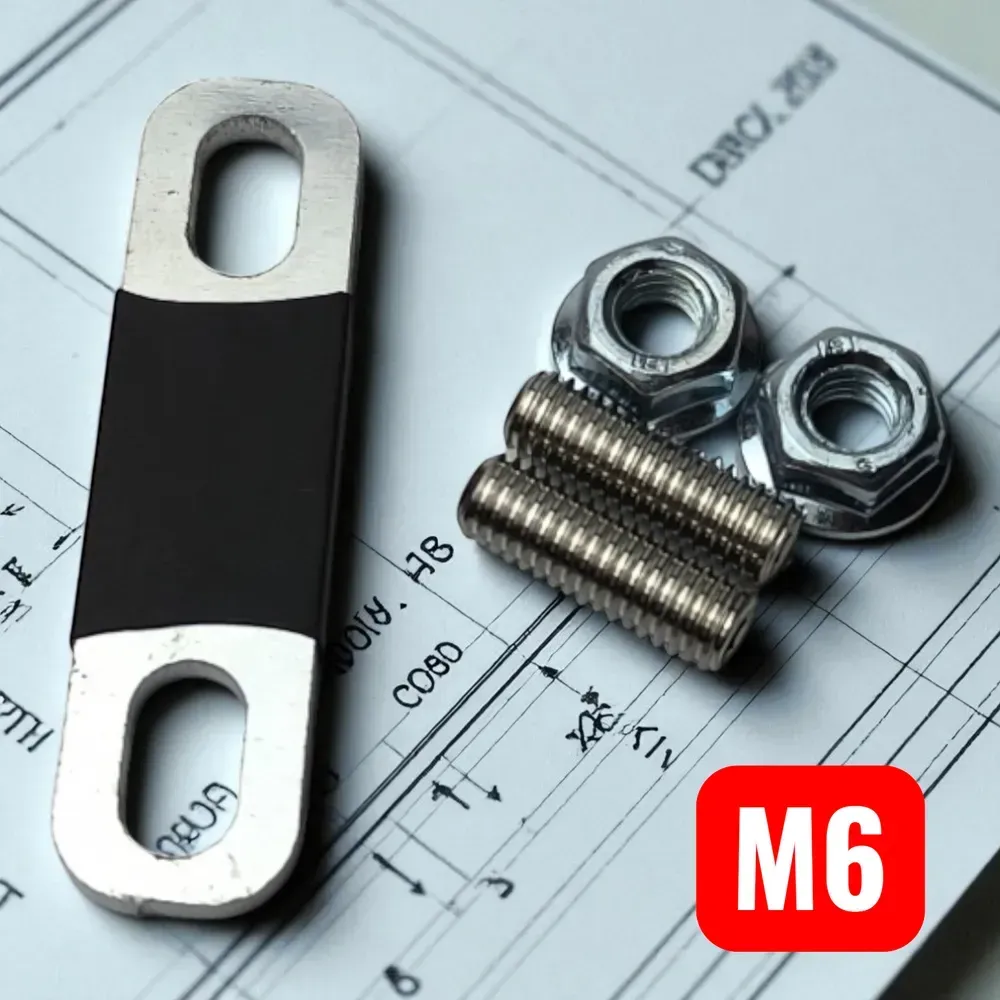

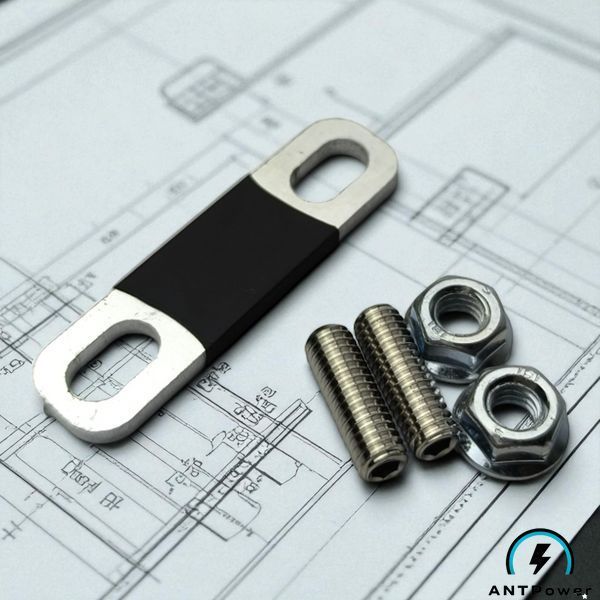

Комплект клеми-перемички LiFePO4 105 Ah, версія M6 — пластина, шпильки і гайки — Версія M6: той самий комплект, кріплення під різьбу M6

📊 M4 чи M6 — у чому різниця

Обидві версії зроблені з однієї пластини. Відрізняється лише ширина овального паза — і, як наслідок, запас ходу, з яким перемичка сідає на виводи.

Параметр	Версія M4	Версія M6
Ширина паза	4,80 мм	6,50 мм
Радіус заокруглення паза	R2,40	R3,25
Запас ходу в пазу	±3,15 мм	±2,30 мм
Пластина	54 × 12 × 3 мм — однакова
Довжина паза	11,10 мм — однакова
Відстань між пазами	25,80 мм — однакова
Міжцентрова відстань	36,90 мм — однакова

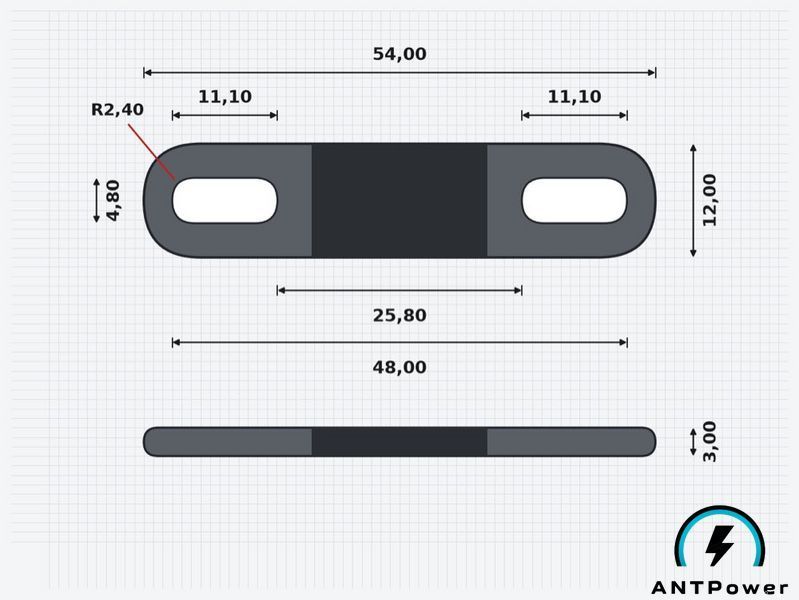

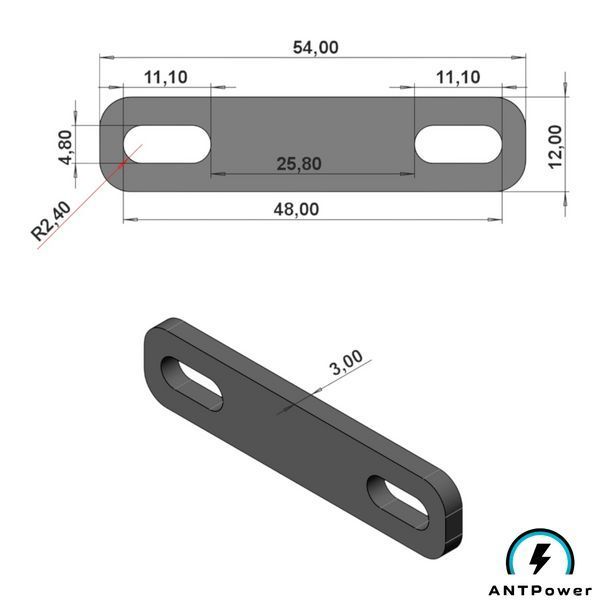

Креслення клеми-перемички LiFePO4 105 Ah, версія M4 — паз 4,80 мм — Версія M4: паз 4,80 мм, R2,40, запас ходу ±3,15 мм

Креслення клеми-перемички LiFePO4 105 Ah, версія M6 — паз 6,50 мм — Версія M6: паз 6,50 мм, R3,25, запас ходу ±2,30 мм

Тобто вибір між M4 і M6 — це не вибір «кращої» перемички. Це просто відповідність різьбі ваших комірок.

🔍 Технічні характеристики

Параметр	Значення
Матеріал пластини	Алюміній
Довжина	54,00 мм
Ширина	12,00 мм
Товщина	3,00 мм
Форма отворів	Овальні пази 11,10 мм завдовжки
Ширина паза	4,80 мм (M4) або 6,50 мм (M6)
Відстань між пазами	25,80 мм
Міжцентрова відстань пазів	36,90 мм
Ізоляція	Центральна частина закрита діелектриком
Кріплення	Входить у комплект — 2 шт.
Максимальний момент на виводі комірки	6 Н·м (за специфікацією EVE для LF105)
Застосування	Послідовне і паралельне з'єднання комірок у збірках 12 / 24 / 48 В (4s / 8s / 15s / 16s)
Гарантія	12 місяців

✅ Основні переваги

Овальні пази замість круглих отворів. Комірки у збірці майже ніколи не стоять ідеально рівно: стяжка, компресійні пластини і допуски самих комірок дають розбіг у кілька міліметрів. Паз дозволяє поставити перемичку без підгонки і без натягу на виводи.
Ізольована середина. Центральна частина закрита діелектриком, тож впущений ключ або викрутка не замкне сусідні виводи. У збірці на 48 В коротке замикання між комірками закінчується дорого.
Товщина 3 мм. Більший переріз означає менший нагрів у місці з'єднання під навантаженням, особливо на пікових струмах інвертора.
Кріплення в комплекті. Не треба окремо підбирати шпильки потрібної довжини і гайки під них.
Алюміній — штатний матеріал для призматичних LiFePO4 (докладніше нижче, там же порівняння з мідно-луженою клемою).
Продається поштучно, без умов і доплат. Скільки з'єднань у збірці — стільки й клем.

📦 Комплектація

Клема-перемичка 54 × 12 × 3 мм — 1 шт.
Шпильки з гайками під обраний діаметр (M4 або M6) — 2 комплекти.

Клема продається поштучно: одна клема з'єднує два сусідні виводи. Скільки перемичок потрібно на вашу збірку — порахували нижче.

🔗 Сумісність

Комірки	Підходить
EVE LF105, 3.2 В 105 А·год	Так — це наша основна позиція
Інші призматичні LiFePO4 з тим самим кроком виводів і різьбою M4 / M6	Так
Комірки з іншим кроком виводів	Ні — підберемо клему відповідного розміру
Комірки 280 / 306 / 314 А·год	Ні — інша геометрія, для них окрема позиція
Циліндричні елементи (18650, 32700 тощо)	Ні — там інший тип з'єднання

🔧 Як визначити свою версію

Потрібен діаметр різьби у виводі комірки. Три способи перевірити:

За кріпленням із комплекту комірок. Якщо разом із комірками йшли гвинти — виміряйте різьбу. 4 мм означає M4, 6 мм означає M6.
Штангенциркулем по різьбовому отвору у виводі. Заміряйте зовнішній діаметр різьби.
За специфікацією вашої партії комірок. В одній моделі LF105 зустрічаються обидва виконання виводів, тому орієнтуватися треба саме на свою партію, а не на модель загалом.

Купували комірки у нас — просто вкажіть номер замовлення, ми подивимося, що відвантажували, і підберемо версію самі.

Монтаж крок за кроком

Перевірте, що різьба у виводах збігається з версією перемички, а крок виводів вкладається в хід паза.
Очистіть площадки виводів від пилу й окислу. Контакт створює притиск пластини до площадки, тому поверхня має бути чистою і рівною.
Вкрутіть шпильки у виводи комірок. Не докручуйте до упору з зусиллям — різьба у виводі неглибока.

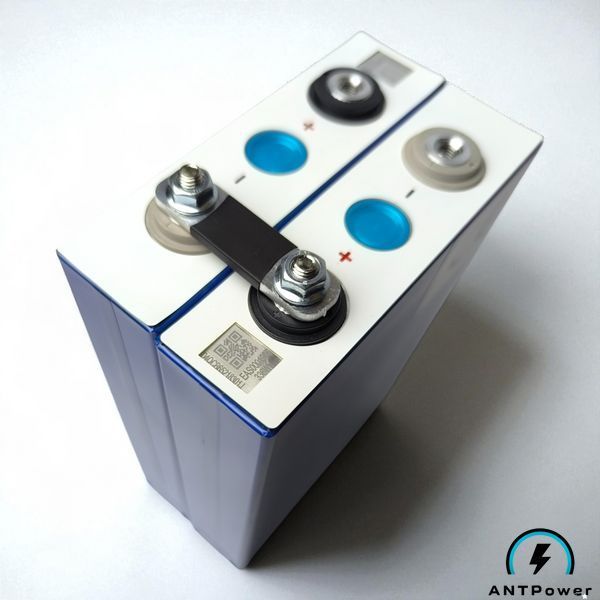

Встановіть перемичку на дві сусідні шпильки. Овальні пази дозволяють трохи змістити її, якщо комірки стоять нещільно.
Затягніть гайки рівномірно, без перекосу. Притримайте перемичку, щоб вона не провернулася.
Не перевищуйте 6 Н·м — це межа моменту на виводі за специфікацією EVE для LF105. Перетягування деформує вивід, і полагодити це вже не вийде.
Через кілька циклів заряд-розряд перевірте затяжку ще раз і проконтролюйте нагрів з'єднань під навантаженням. Тепле з'єднання — норма, гаряче — привід перевірити притиск.

Відео: складання і затягування

Два ролики, що закривають найчастіші питання з монтажу перемичок. Обидва — сторонні канали, ми на них не впливаємо.

Покрокове складання банку на призматичних комірках: як стають клеми-перемички, у якому порядку і що перевіряти.

Про момент затягування на виводах і чим закінчується перетяг. Головне практичне питання щодо будь-якої клеми.

Скільки клем-перемичок потрібно на збірку

Збірка	Напруга	Комірок	Перемичок
4s	12 В	4	3 шт.
8s	24 В	8	7 шт.
15s	48 В	15	14 шт.
16s	51,2 В (48 В номінал)	16	15 шт.

Правило просте: при послідовному з'єднанні перемичок завжди на одну менше, ніж комірок. Для паралельних груп додайте по одній перемичці на кожне додаткове з'єднання. Візьміть одну-дві про запас — під час налагодження збірку часто доводиться перебирати.

Чому клема алюмінієва

Алюміній тут стоїть не заради економії — саме під нього зроблені самі комірки. Плюсовий вивід комірки і її корпус теж алюмінієві (у специфікації EVE: prismatic aluminum shell), а в розділі параметрів зварювання LF105 виробник наводить режими саме для алюмінієвої шини (Al busbar). Алюмінієва клема на алюмінієвому виводі не утворює пари різнорідних металів «мідь-алюміній» — тієї самої, з якою пов'язують гальванічну корозію в акумуляторних складаннях. За нашим досвідом складання таких банків для побутових і резервних систем цього достатньо із запасом.

Мідно-лужена клема має трохи нижчий питомий опір — приблизно на третину — і має сенс лише там, де збірка тривало працює біля межі по струму. Якщо це саме ваш випадок, у каталозі є мідно-лужена версія клеми.

🛡️ Гарантія та доставка

Гарантія 12 місяців. Відправляємо протягом 1-3 робочих днів по всій Україні. Якщо клема не підійшла за геометрією — напишіть, вирішимо питання із заміною.

❓ Часті запитання

1. Чим відрізняються версії M4 і M6?

Тільки шириною овального паза: 4,80 мм проти 6,50 мм. Пластина 54 × 12 × 3 мм, довжина паза 11,10 мм і відстань між пазами 25,80 мм — однакові. Електричні властивості теж однакові.

2. Як зрозуміти, яка версія потрібна мені?

Подивіться на різьбу у виводі комірки або на гвинт, що йшов у комплекті з комірками. 4 мм — беріть M4, 6 мм — M6. В одній моделі LF105 бувають обидва виконання виводів, тому орієнтуйтеся на свою партію.

3. Клема мідна чи алюмінієва?

Ця — алюмінієва. Для призматичних LiFePO4 це матеріал самих комірок: плюсовий вивід і корпус комірки теж алюмінієві, тому не виникає пари «мідь-алюміній», з якою пов'язують гальванічну корозію в складаннях. Якщо потрібна саме мідь — у нас є мідно-лужена клема для тих самих комірок — вона є в каталозі.

4. Який момент затягування?

Не більше 6 Н·м — це межа моменту на виводі за специфікацією EVE для LF105. Затягуйте рівномірно і притримуйте перемичку, щоб вона не провернулася разом із гайкою.

5. Навіщо овальні пази замість круглих отворів?

Щоб компенсувати розбіг кроку виводів. Комірки у стяжці майже ніколи не стоять ідеально рівно, і паз дозволяє поставити перемичку без натягу. У версії M4 запас ходу ±3,15 мм, у версії M6 — ±2,30 мм.

6. Навіщо клемі ізольована середина?

Захист від випадкового замикання. Якщо на збірку впаде ключ або викрутка, він ляже на діелектрик, а не з'єднає сусідні виводи. У системі на 48 В це рятує не тільки комірки.

7. Скільки перемичок потрібно на 4s, 8s або 16s?

При послідовному з'єднанні — на одну менше, ніж комірок: 3 шт. на 4s, 7 шт. на 8s, 14 шт. на 15s, 15 шт. на 16s. Плюс одна-дві про запас.

8. Кріплення входить у комплект чи купувати окремо?

Входить. У комплекті перемичка і дві шпильки з гайками під обраний діаметр. Нічого докуповувати не треба.

9. Чому клеми більше не входять у базовий комплект із комірками?

Зараз кріплення та перемички постачаються окремо від комірок — це загальна практика ринку.

10. Чи можна використати з комірками інших виробників?

Так, якщо крок виводів вкладається в хід паза, а різьба M4 або M6. Для іншого кроку запропонуємо перемичку відповідного розміру.

11. Чи підійде до комірок 280, 306 або 314 А·год?

Ні, у них інша геометрія виводів. Для них є окрема клема-перемичка 280/306/314 А·год — беріть її.

12. Чи можна ставити перемичку на паралельне з'єднання?

Так. Геометрія та сама, різниця лише в тому, які виводи ви з'єднуєте. На паралельні групи закладайте додаткові перемички за схемою збірки.

13. Що робити, якщо з'єднання гріється?

Перевірте притиск і чистоту площадок. Найчастіші причини нагріву — недотяг, окисел на виводі або перекіс перемички. Перетягувати понад 6 Н·м не можна: проблему це не лікує, а додає нову.

14. Що ще знадобиться для складання?

Крім клем — самі комірки EVE LF105 3.2 В 105 А·год, склотекстолітові ізолятори між комірками, компресійний корпус або стяжка, BMS відповідного класу, силовий кабель і запобіжник. Підкажемо повний комплект під вашу конфігурацію.

15. Скільки струму витримує клема?

Ми свідомо не друкуємо одну цифру: допустимий струм залежить від режиму роботи, температури в шафі та якості притиску. Об'єктивний параметр — переріз: 12 × 3 мм дає 36 мм² алюмінію, і за нашим досвідом складання банків на комірках 105 А·год це з запасом. Якщо у вас інвертор, який тривало тягне біля межі — напишіть конфігурацію, порахуємо разом.

16. Чи можна використати клему повторно після розбирання збірки?

Так, якщо пластина не деформована, а площадки контакту чисті. Уважно огляньте зону навколо пазів: якщо метал підім'ято або є слід перегріву (потемніння, кольори мінливості) — краще замінити, така клема вже не дасть рівного притиску.

17. Алюміній окислюється — це зіпсує контакт?

Оксидна плівка на алюмінії утворюється миттєво і сама по собі струм не проводить. Працює це так: при затягуванні плівка руйнується в точках контакту, і з'єднання виходить нормальним. Тому важливі дві речі — чиста площадка перед монтажем і достатній рівномірний притиск. Саме через це ми і просимо перевірити затяжку після перших циклів.

18. Чи потрібна контактна паста?

Для побутових збірок у сухому приміщенні — не обов'язково. Якщо шафа стоїть у неопалюваному гаражі, підвалі або біля моря, тонкий шар електропровідної пасти на площадці зайвим не буде: він сповільнює окислення в зазорі. Наносити треба тонко і тільки на зону контакту.

19. Чи потрібна шайба під гайку?

У комплекті йде кріплення, розраховане на цю клему, нічого додавати не треба. Ставити зайві шайби «для надійності» не варто: вони збільшують висоту пакета і змінюють розподіл притиску.

20. Чи можна поставити дві клеми на один вивід?

Так, це штатний спосіб зібрати паралельну групу — дві пластини лягають одна на одну на спільній шпильці. Стежте, щоб сумарна висота пакета дозволяла гайці зайти на повну різьбу, і не збільшуйте момент затягування понад 6 Н·м, намагаючись компенсувати товщину.

21. Шпилька викрутилася разом із гайкою при розбиранні — що робити?

Це нормальна ситуація, різьба у виводі тримає слабше, ніж пара «шпилька-гайка». Просто розділіть їх і вкрутіть шпильку назад. Якщо різьба у виводі комірки пошкоджена — не намагайтеся нарізати нову, напишіть нам, підкажемо рішення під конкретний випадок.

22. Чим клема відрізняється від гнучкої перемички?

Жорстка клема фіксує відстань між виводами і працює там, де комірки щільно стягнуті в один пакет. Гнучка перемичка потрібна, коли комірки рознесені або пакет рухається — наприклад, у мобільних установках. Для стаціонарної збірки на LF105 у стяжці правильний вибір — жорстка.

23. Як зберігати клеми до монтажу?

У сухому місці, без контакту з вологою і хімією. Довго лежала — перед установкою протріть площадки сухою серветкою. Спеціальної консервації алюміній не потребує.

Підсумок

Клема-перемичка підійде, якщо ви збираєте акумулятор на призматичних комірках LiFePO4 105 А·год. Виберіть версію за різьбою виводів — M4 або M6, — порахуйте кількість за таблицею вище і візьміть одну-дві про запас. Кріплення вже в комплекті, докуповувати нічого не потрібно.
