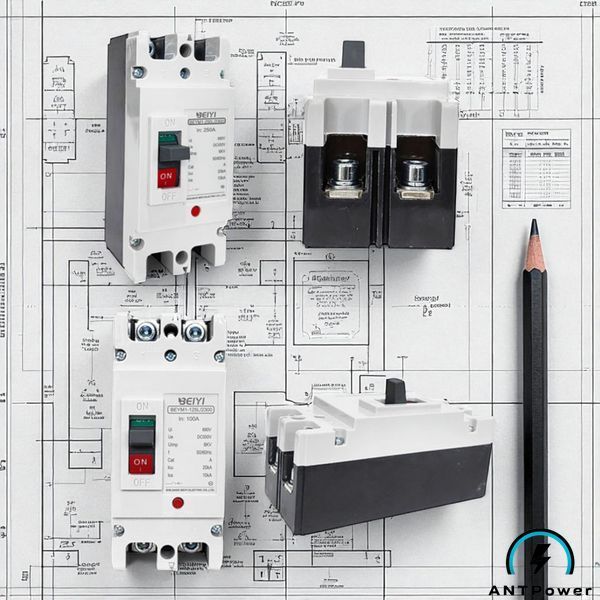

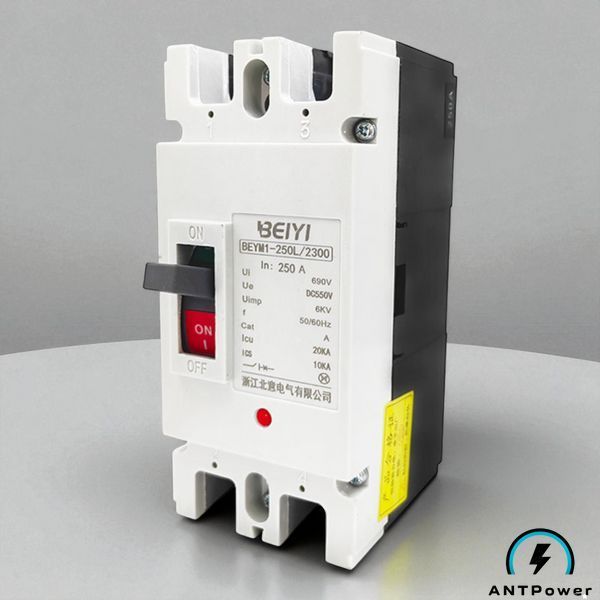

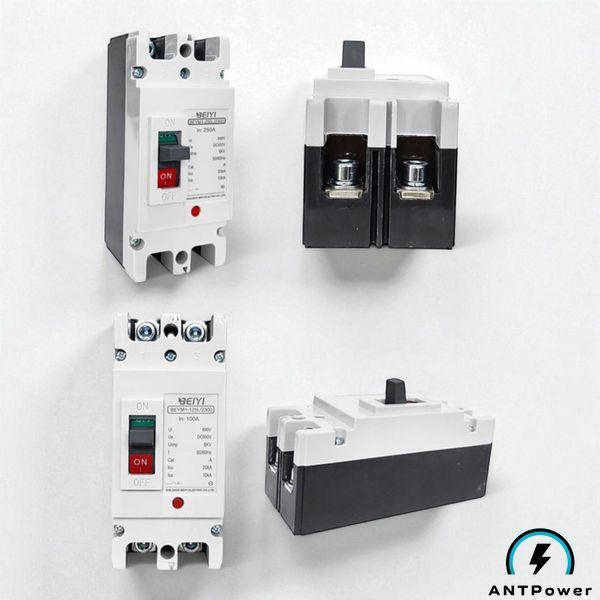

⚡ Автомат постоянного тока DC MCB 1P/2P — 125/150/200/250A, 12/24/48V DC (для АКБ/СЭС/инвертора)
Компактный DC-автомат защиты (MCB) на DIN-рейку для низковольтных систем 12 / 24 / 48 В: аккумуляторы LiFePO₄/AGM, инверторы, солнечные станции (PV), DC-щиты. Доступны версии 1P (размыкает один полюс) и 2P (полная изоляция «плюс/минус»), а также токи 125 / 150 / 200 / 250 А.
Подбор по проекту +380 (93) 344-18-77 +380 (97) 029-60-30 +380 (95) 503-66-69 Поможем выбрать полюсность, номинал и сечение кабеля под ваш инвертор/АКБ.
Что это и когда применять
- 1P — размыкает один провод (обычно «+»). Компактно, подходит для 12/24/48 В систем, где не требуется одновременное отключение «+» и «–».
- 2P — размыкает оба провода. Рекомендуется для полной изоляции цепи (обслуживание/транспорт), а также часто используется в PV-цепях и в батарейных стойках.

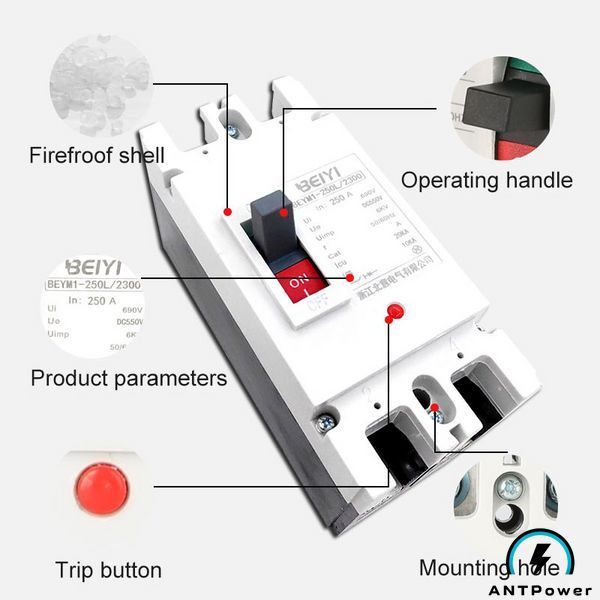

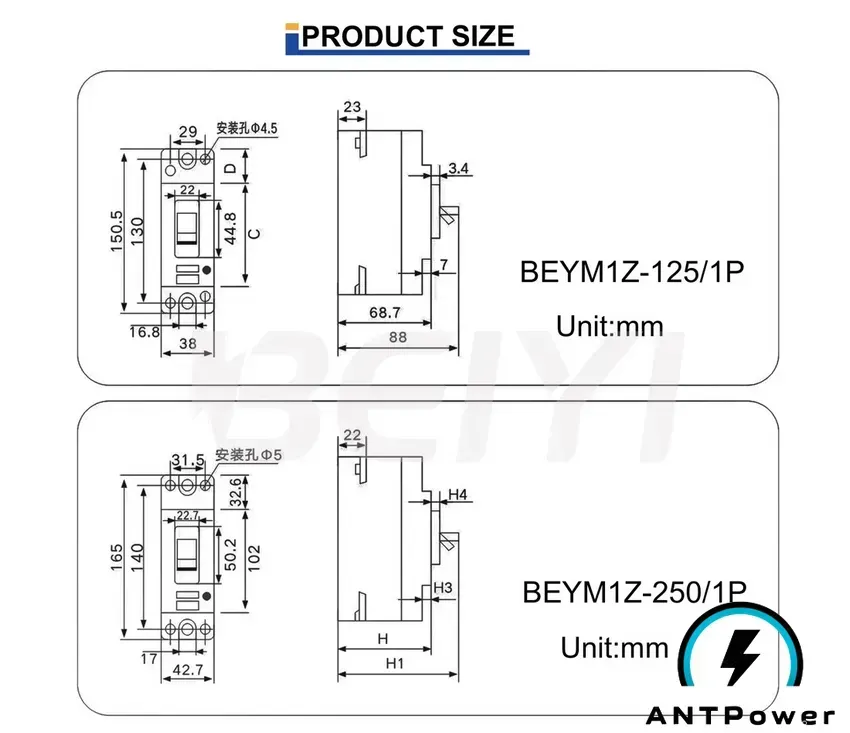

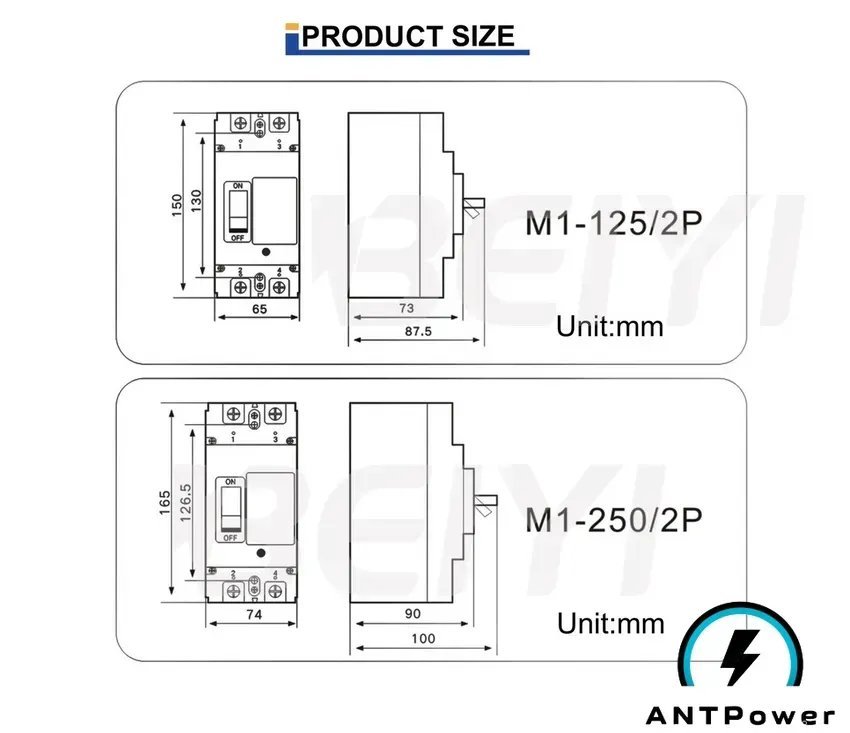

Тепловой/магнитный расцепитель (класс, близкий к C для DC), винтовые клеммы, корпус на DIN-рейку 35 мм (ширина: 1P ≈ 18 мм, 2P ≈ 36 мм).
Важно: автомат устанавливайте как дополнительную DC-защиту. Главный высокотоковый предохранитель на «плюсе» АКБ должен располагаться максимально близко к батарее.
Опции и варианты
| Полюсов | Номинальный ток | Рабочее напряжение | Тип монтажа | Ширина | Рекомендации |
|---|---|---|---|---|---|
| 1P | 125 / 150 / 200 / 250 A | 12 / 24 / 48 V DC | DIN-рейка 35 мм | ≈ 18 мм | Разрыв «плюса»; компактное решение. |
| 2P | 125 / 150 / 200 / 250 A | 12 / 24 / 48 V DC | DIN-рейка 35 мм | ≈ 36 мм | Полная изоляция «+» и «–», удобно для обслуживания. |
Как выбрать номинал тока
Правило: берите автомат с номиналом не ниже
Iном ≥ 1.25 × Iраб (рабочий непрерывный ток вашей нагрузки/инвертора). Для пусковых токов и резких пиков лучше закладывать запас 30–40%.| Типовая мощность инвертора* | Система | Оценочный рабочий ток | Подходящий номинал |
|---|---|---|---|
| 3–4 кВт | 48 В | 70–90 А | 125 А |
| 5–6 кВт | 48 В | 110–140 А | 150–200 А |
| 8–10 кВт | 48 В | 180–220 А | 200–250 А |
*Расчёты ориентировочные; учитывайте режимы, КПД, пики запуска двигателей и спецификации производителя оборудования.

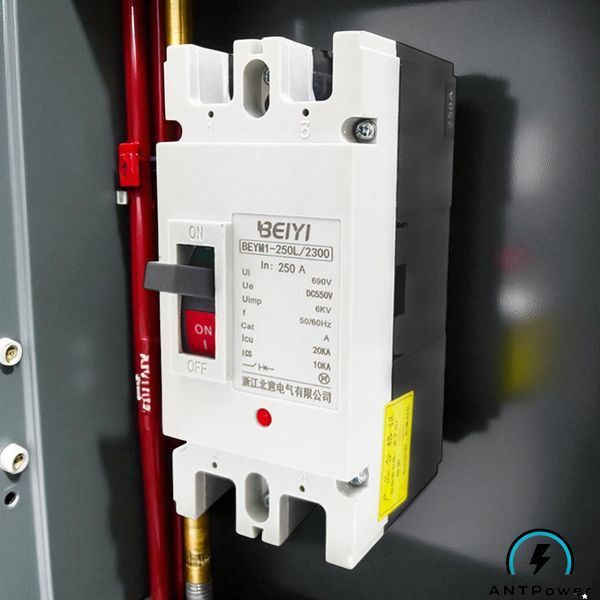

Подключение и монтаж
- Устанавливается вертикально на DIN-рейку 35 мм.
- Клеммы под медные кабели с лужёными наконечниками (рекомендуем наконечники М6/М8 под ваш шин/клемму).
- Рекомендации по сечению (ориентир): 125 А → 25–35 мм²; 150 А → 35–50 мм²; 200 А → 50–70 мм²; 250 А → 70–95 мм².
- Соблюдайте направление подключения, моменты затяжки клемм и требования производителя.
Где ставить: как можно ближе к источнику энергии (АКБ или PV-шина), чтобы минимизировать длину незащищённого участка кабеля.
Комплектация
- DC-автомат выбранной полюсности (1P/2P) и номинала (125/150/200/250 А).
- Заводная защёлка для DIN-рейки.
- Инструкция/маркировка клемм.
Что может пригодиться дополнительно
- DC-кабель нужного сечения + лужёные наконечники;
- Основной предохранитель на «плюсе» АКБ;
- Силовые клеммы/проходные «ботинки» на корпус;
- Шины/перемычки, термоусадка, маркировка.
FAQ — частые вопросы
1P или 2P — что выбрать?
1P — компактный разрыв одного полюса (обычно «+») в 12/24/48 В системах. 2P — удобен, когда требуется одновременное отключение «+» и «–» (полная изоляция цепи), обслуживать безопаснее.
Можно ли ставить автомат вместо предохранителя?
Автомат — удобное дополнение (его можно включать/выключать), но главный DC-предохранитель на «плюсе» ближе к АКБ обязателен для защиты от короткого замыкания на магистрали.
Подойдёт ли для LiFePO₄ 48 В?
Да, автомат рассчитан на 48 V DC. Выберите номинал с запасом по току и корректное сечение кабеля.
Какая характеристика срабатывания?
Тепловой/магнитный расцепитель (аналог кривой C для DC). Он лучше переносит кратковременные пусковые токи, чем «B».
Можно ли использовать на солнечных панелях?
Да, для PV-строк часто берут 2P для полного разрыва цепи. Следуйте требованиям вашего проекта и локальных норм.
Какая сторона «ввод/вывод»?
Ориентируйтесь по маркировке корпуса. Если производитель указывает направление, соблюдайте его; это влияет на корректность термозащиты.
