Призматичну комірку LiFePO4 стискають із силою 3–5 кН — це приблизно 306–510 кгс на пакет, і цифра стоїть у паспорті комірки, розділ 6.2. У корпусі на чотирьох шпильках М6 такому стисканню відповідає момент близько 1,5 Н·м на гайку. Стискають не «про всяк випадок»: стінка банки — за нашим досвідом 0,6–0,8 мм алюмінію, вона сама себе не тримає.
🔋 Навіщо стискати комірку, якщо вона і так стоїть у корпусі
Призматична банка — тонкий алюмінієвий короб зі щільно складеними електродами. Під час заряду електроди трохи розбухають, під час розряду сідають назад. Виробник називає це силою розширення і міряє її окремо.
Для EVE LF105 паспорт дає такі числа: на початку життя комірка розпирає затиск із силою до 3 кН, наприкінці — до 30 кН. У старшої LF280K те саме виглядає ще виразніше: до 3 000 Н на старті й до 50 000 Н у кінці ресурсу (там кінцем ресурсу вважають падіння до 60 % початкової ємності). Комірка поступово товстішає, і це закладено в її паспорт.
Найпереконливіший аргумент за притиск лежить у методиці випробувань. Ресурс комірки EVE міряє на стенді, де вона затиснута з зусиллям 300 кгс ± 20 кгс — це записано і в розділі про циклювання, і в умовах тесту розширення. Заявлені тисячі циклів отримані на притиснутій комірці. Зберете пакет без притиску — паспортні цифри до вашої збірки відношення матимуть слабке.
З якою силою стискати: чотири рядки з паспорта EVE
У EVE це окрема таблиця, і читати її треба цілком: там шкала наслідків від робочої точки до витоку.
| Що відбувається з коміркою | EVE LF105 | EVE LF280K |
|---|---|---|
| Робоче стискання при складанні модуля | 3–5 кН (≈306–510 кгс) | окремо не задане |
| Максимум, який комірка переносить штатно | 7 кН (≈714 кгс) | — |
| Внутрішні дефекти | 9 кН | 50 кН |
| Розгерметизація, витік | 15 кН | 100 кН |
Паспорт LF105 закінчує таблицю прямо: сила стискання комірки не повинна перевищувати 9 кН. Виміряно на площі 130,3 × 195,5 мм при заряді 30–40 % і швидкості навантаження 0,02 мм/с — умови теж важливі, бо на іншій площі та сама сила дасть інший тиск.
Звідси видно і розкид у рекомендаціях. За нашим досвідом роботи з різними виробниками допустиме стискання лежить у межах 300–700 кгс, тож сперечатися про «правильну» цифру безглуздо, поки не названо конкретну комірку. Беріть паспорт своєї.
🔧 Як перевести кілограми стискання в момент на ключі
Динамометричний ключ показує момент, паспорт говорить про силу. Зв'язок описує залежність T = K · d · F, де d — діаметр різьби, F — зусилля на одну шпильку, K — коефіцієнт тертя різьби й опорної поверхні.
Рахуємо. Потрібно 500 кгс на пакет — це 4,9 кН, і воно ділиться на кількість шпильок. У нашому корпусі їх чотири, отже на кожну припадає 1 226 Н, і момент виходить 0,2 × 0,006 × 1226 = 1,47 Н·м, округлено 1,5. Якщо у вашому корпусі шпильок інша кількість, поділіть на неї ті самі 4,9 кН — решта розрахунку не змінюється.
| Момент на гайку | Сумарне стискання пакета | Де це відносно паспорта LF105 |
|---|---|---|
| 1,2 Н·м | 4,0 кН ≈ 408 кгс | усередині робочого діапазону |
| 1,5 Н·м | 5,0 кН ≈ 510 кгс | верх робочого діапазону |
| 2,1 Н·м | 7,0 кН ≈ 714 кгс | штатний максимум комірки |
| 2,7 Н·м | 9,0 кН ≈ 918 кгс | зона внутрішніх дефектів |
Два різні моменти, які плутають майже всі
У збірці LiFePO4 два різьбові вузли, і моменти в них відрізняються в рази. Плутанина між ними — часта причина зіпсованих виводів.
- Момент на виводі комірки. Це болт або шпилька, що вкручується в полюс і тримає перемичку. EVE для LF105 обмежує його 6 Н·м.
- Момент на стяжній шпильці корпусу. Це гайка, якою ви створюєте стискання пакета — у нас 1,5 Н·м. Він учетверо менший, бо працює на чотири точки одразу і впирається в комірку, а вона м'якша за метал.
Окремо про цифру 8 Н·м, яка гуляє документами EVE. Це anti-torsion of pole — стійкість самого виводу на скручування, властивість металу. Рекомендованим моментом затягування вона ніколи не була, хоч її регулярно так подають. Детальніше про з'єднання виводів — у матеріалі перемичка чи шина між комірками.
Що показало наше випробування будівельної шпильки М6
Приводом стала претензія клієнта: він стверджував, що шпильки М6 не витримають потрібного навантаження. Замість сперечатися таблицями, ми взяли звичайну будівельну шпильку М6 класу міцності 4.8 — того самого класу й тієї самої різьби, що йде на стяжку пакета, — і навантажували різьбове з'єднання динамометричним ключем Shahe ANC-30, доки воно не здалося.
| Момент | Що сталося | Запас від робочих 1,5 Н·м |
|---|---|---|
| 1,5 Н·м | робоча точка збірки | — |
| 4,3 Н·м | різьбу потягнуло — початок пошкодження | 2,9 × |
| 4,83 Н·м | різьба зірвалася повністю | 3,2 × |
Здалася різьба з'єднання: при 4,3 Н·м стрижень шпильки класу 4.8 навантажений трохи більше ніж наполовину напруження пробного навантаження за ISO 898-1, до текучості йому далеко. Повзуть витки.

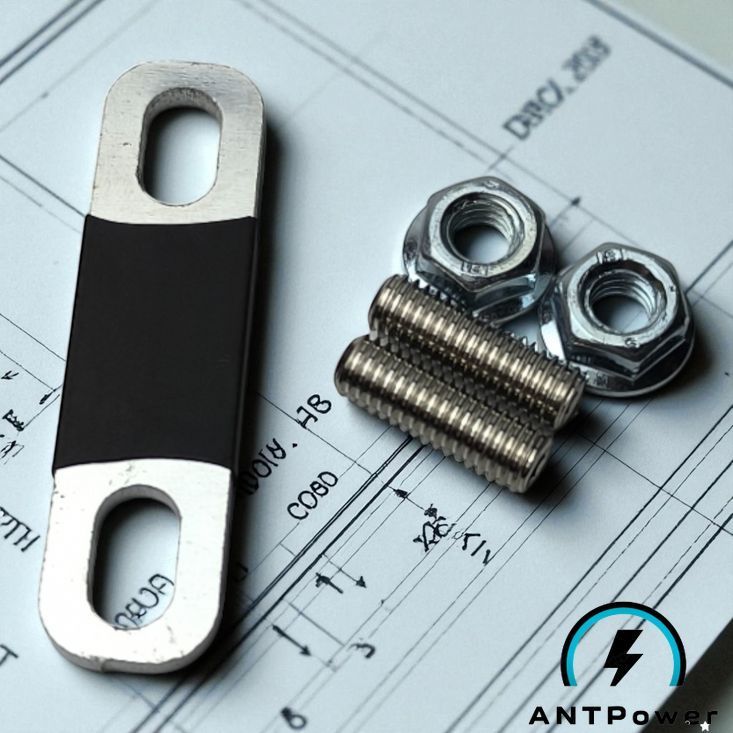

З цього випливає висновок, важливіший за сам спір. На клемі будівельна шпилька здається раніше, ніж дозволяє паспорт комірки: EVE допускає на виводі 6 Н·м, а різьба почала повзти вже на 4,3. Якщо тягнути вивід «по даташиту» дешевим метизом, ризикує кріплення, а не комірка. Для виводів варто брати кріплення з нормальною різьбою, як у нашому монтажному комплекті перемичок зі шпильками.
Що тримає пакет і чому його не затискають намертво
У корпусі чотири шпильки М6 — дві ліворуч і дві праворуч, плюс фіксувальні шини по довжині пакета і сталеві притискні пластини 2 мм. Разом це і є вузол, який тримає стискання.
Порахуємо межу кріплення. Розрахункова площа перерізу М6 — 20,1 мм², напруження пробного навантаження класу 4.8 за ISO 898-1 (proof stress) — 310 МПа. Чотири шпильки дають 24,9 кН — і ця цифра, як і момент, масштабується кількістю шпильок: на кожну М6 класу 4.8 припадає 6,2 кН. Паспортне розпирання LF105 наприкінці життя сягає 30 кН, і на перший погляд цього замало.
Уся різниця в умовах заміру. Паспортні 30 кН отримані в затиску з фіксованим переміщенням: комірці не дають потовщати взагалі, і вона впирається всією силою. Реальний корпус піддатливий: шини й пластини трохи тягнуться, пакет за роки підростає на частки міліметра, і зусилля до лабораторних 30 кН просто не доходить.
Звідси головне правило збірки: мета — фіксація з піддатливістю. Чим жорсткіше ви затиснете пакет на старті, тим ближче він підійде до паспортних меж наприкінці ресурсу.
Ще одна неочевидна річ: комірки в пакеті працюють послідовно — кожна тисне на сусідню. Тому на притискні пластини корпусу на 16 комірок діє приблизно зусилля однієї комірки — не всіх шістнадцяти. Шпильки й шини в довгому корпусі довші заради рівномірності притиску; сили вони при цьому тримають стільки ж.
Чотири помилки, через які пакет здувається або тече
- Затягнути «щоб напевно». 9 кН — зона внутрішніх дефектів, 15 кН — витік електроліту. Ключ без шкали тут не помічник: рукою робочу точку перевищують у кілька разів і не помічають цього.
- Взяти момент виводу для стяжної шпильки. 6 Н·м на кожній із чотирьох гайок стяжки дадуть близько 20 кН на пакет — далеко за межею витоку.
- Зібрати пакет без ізоляції між комірками. Корпус банки під потенціалом, сусідні комірки торкаються боками — між ними має бути діелектрик. Ми ріжемо склотекстолітові ізолятори між комірками під розміри EVE.
- Перевіряти затяжку раз і назавжди. Пакет сідає протягом перших тижнів, і момент падає. Перевірте затяжку повторно через кілька тижнів після збірки, далі — при плановому обслуговуванні.
📦 Що з цього є у нас

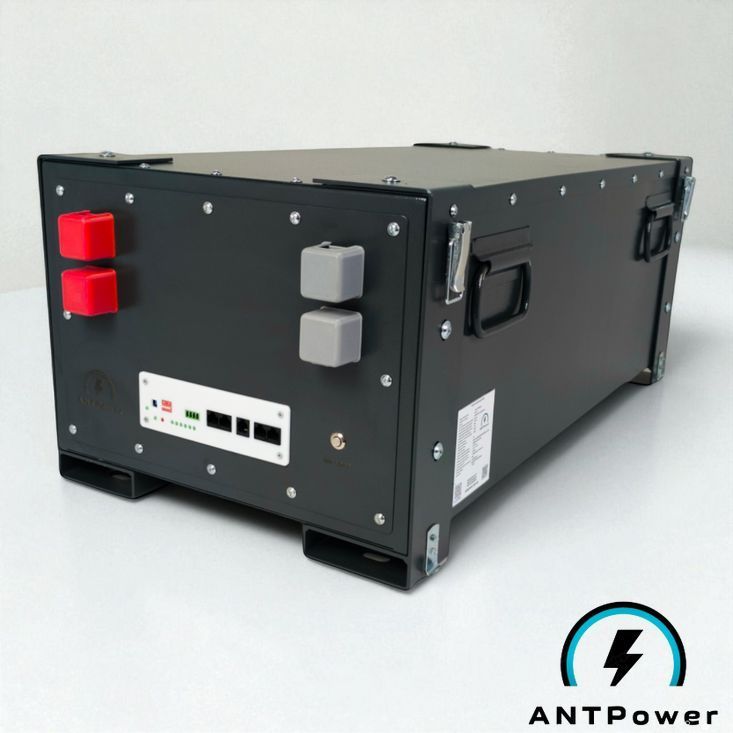

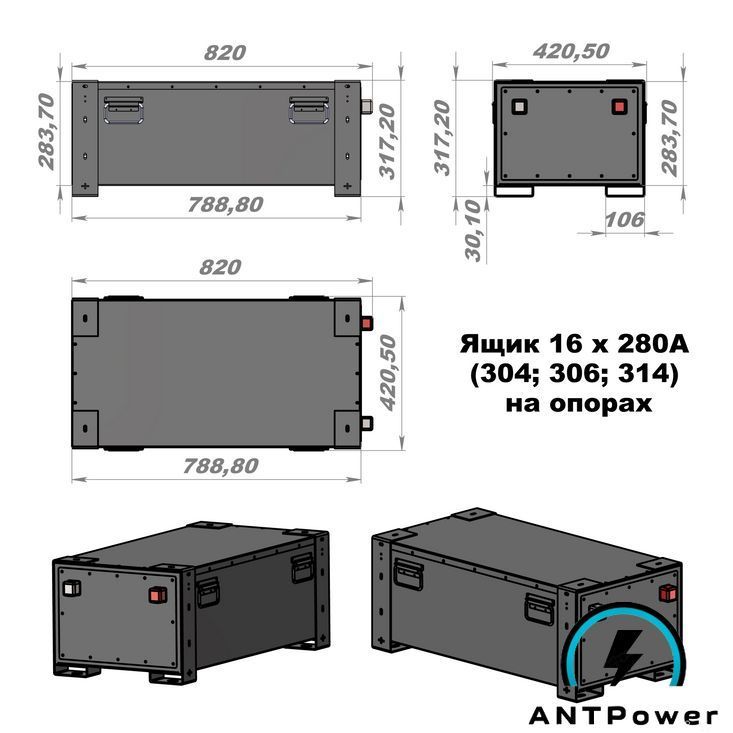

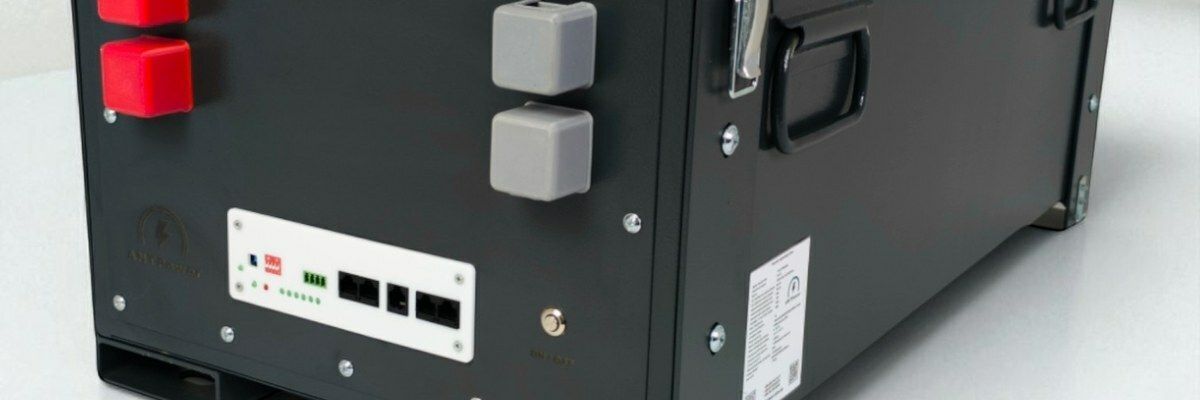

Корпуси робимо під конкретні типорозміри комірок, зі шпильками й місцем під автомат: корпуси для збірки LiFePO4 на 16 комірок, корпуси на 8 комірок для систем 24 В та корпуси на 4 комірки для збірок 12 В. Перемички, ізолятори та клеми зібрані в розділі все для самостійної збірки акумулятора. Загальний перелік — корпуси для LiFePO4 усіх типорозмірів.
