Між призматичними комірками LiFePO4, які стоять в одній стяжці, ставлять жорстку шину-перемичку: шлях струму найкоротший, переріз великий, з’єднання нікуди не бовтається. Кабельна перемичка потрібна там, де відстань між точками велика або де блоки можуть рухатися один відносно одного: між окремими батареями, у шафі, до інвертора чи запобіжника. Помилка коштує не перемички, а виводу комірки: його деформацію вже не полагодити.
Оновлено 12 серпня 2026: додано розділ про комірки 280–314 А·год (різьба M6 чи M8, два типи кріплення) і розділ про перевірку з’єднання після складання; кількість питань у відповідях збільшено з п’яти до десяти.
⚡ Коротка відповідь: коли жорстка шина, а коли кабельна перемичка
| Ситуація | Що ставити | Чому саме так |
|---|---|---|
| Комірки в одній стяжці, крок виводів витриманий | Жорстка шина | найкоротший шлях струму й максимальний переріз у вузлі |
| Виводи стоять із розбігом у кілька міліметрів | жорстка шина з овальним пазом для LF105 | паз дає хід ±3,15 мм у версії під M4 і ±2,30 мм під M6 |
| Стяжка м’яка, збірка помітно «дихає» при заряді | Гнучке з’єднання | жорстка пластина передасть цей рух прямо на вивід |
| З’єднання між окремими блоками, до інвертора чи запобіжника | Кабель з опресованими наконечниками | довжина, вібрація, зручність обслуговування |
| Треба об’єднати два однойменні полюси на фасаді корпусу | Мідна перемичка під панельні клеми | розрахована на струм клеми, до 210 А |
Що насправді робить перемичка у батарейній збірці
Через перемичку йде повний струм батареї
При послідовному з’єднанні струм однаковий у всьому ланцюзі. Інвертор на 3 кВт, що працює від шини 24 В, розрахунково бере 125 А (3000 Вт ÷ 24 В), і фактично трохи більше: частину з’їдає ККД перетворення, ще частину додає просідання напруги під навантаженням. Ці ампери проходять через кожну перемичку збірки. Не через «найтовщу», не в середньому — через кожну.
Наша алюмінієва клема-перемичка має переріз 36 мм² (пластина 54 × 12 × 3 мм). Для міді такого перерізу консервативна щільність 2 А/мм² дала б орієнтир 72 А, але це норматив довгого провідника в ізоляції: коротка відкрита шина відводить тепло краще.
Одну цифру допустимого струму для своїх клем ми свідомо не друкуємо: її задає режим роботи, температура в шафі та якість притиску, а не лише переріз. Там, де орієнтир виробництва є, він такий: у перемичок-шинок для складання АКБ це ≈ 170 А у версії 12 × 3 мм і ≈ 210 А у ширшій 15,2 × 3 мм — і навіть ці числа виробництво супроводжує застереженням, що вони залежать від умов експлуатації, довжини ланцюга, якості з’єднань і охолодження. Для порівняння, фігурна перемичка завтовшки 2 мм під елементи LG Chem E61 розрахована приблизно на 100 А тривало й до 150 А на піках.
Опір з’єднання: цифри, які можна порахувати
Мідна шинка 54 × 12 × 3 мм має опір близько 19,1 мкОм між центрами отворів при 20 °C.
| Струм | Падіння напруги | Виділення тепла |
|---|---|---|
| 50 А | 0,00096 В | 0,048 Вт |
| 100 А | 0,00192 В | 0,192 Вт |
| 150 А | 0,00287 В | 0,431 Вт |
| 200 А | 0,00383 В | 0,766 Вт |
У збірці 16s таких з’єднань п’ятнадцять. При 100 А мідні шинки разом дадуть менше трьох ват тепла на всю батарею. Алюміній тієї ж геометрії має вищий питомий опір, тож у нього вийде більше — але це все одно одиниці ват.
🔧 Жорстка шина: сильні та слабкі сторони на практиці
Сильні сторони випливають з геометрії: шлях струму дорівнює відстані між виводами, переріз однаковий по всій довжині, а вузол після затягування нерухомий.
- Переріз 36 мм² у вузлі, де кабель такої ж товщини вже незручно згинати.
- Немає опресування, тобто немає двох додаткових перехідних контактів.
- Середина пластини у нашій версії закрита діелектриком: викрутка, що впала, не замкне сусідні виводи. У збірці на 48 В таке замикання закінчується дорого.
- Овальний паз дає хід ±3,15 мм у версії під M4 і ±2,30 мм під M6 — перемичка сідає на виводи навіть тоді, коли комірки у стяжці стоять не ідеально рівно.
Слабкі сторони теж є, і замовчують їх не просто так.
- Жорстка пластина не прощає невитриманий крок виводів: якщо перемичка не сідає, вона тягне вивід.
- Будь-який рух комірок передається на вивід. При м’якій стяжці це реальний ризик.
- Довгі з’єднання жорсткою шиною не роблять — це вже інша задача й інша деталь.
Кабельна перемичка: коли без гнучкого з’єднання не обійтися

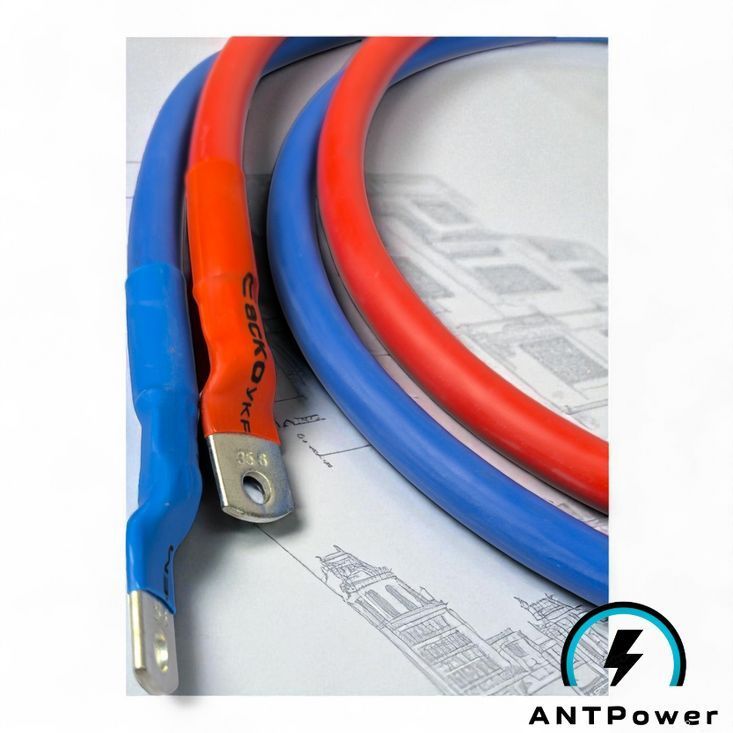

Силовий кабель із опресованими наконечниками виграє там, де жорстка пластина програє: тримає будь-яку довжину, гасить вібрацію й теплове розширення, дозволяє розвести компоненти так, як зручно обслуговувати. Мінус — місце під радіус згину: у тісному корпусі кабель 35 мм² тисне на вивід збоку.
Найвразливіша точка кабельної перемички — обтиск наконечника: замість суцільного металу тут два перехідні контакти на кожному кінці. У нашій гарантії на силові кабелі неякісний обтиск виділено окремим випадком — перегрівання й окислення в місці контакту. Гільза, обтиснута тупим інструментом або не під той переріз, гріється сильніше за будь-яку шину.
Алюміній, мідь чи мідь із лудженням — що ставити
Тут в інтернеті найбільше плутанини, а відповідь лежить у специфікації самої комірки. У EVE LF105 корпус і вивід алюмінієві (prismatic aluminum shell), і режими зварювання виробник наводить саме для алюмінієвої шини. Алюмінієва перемичка на алюмінієвому виводі — штатне поєднання, передбачене виробником комірки.
Мідно-лужена клема для комірок LF105 має приблизно на третину нижчий питомий опір. У перерахунку на всю збірку 16s це виглядає так: при 100 А різниця між міддю й алюмінієм тієї ж геометрії — близько півтора вата, при 200 А — вже понад п’ять. Луджений шар одночасно закриває мідь від окиснення — це відповідь на форумне питання, чи треба лудити шинку самому.
Комірки 280–314 А·год: та сама логіка, інше залізо
На великих комірках вибір між шиною та кабелем не змінюється — змінюється залізо. Комплекти для 280, 306 і 314 А·год (EVE, Lishen, CATL та моделі зі схожими посадковими розмірами) вимагають того самого підходу до вибору, а відрізняються посадкою й розміром.
Головне, що варто знати до замовлення: у цих комірок вивід буває під M6 або під M8, і за самою лише ємністю цього не визначити — діаметр дивляться у своїх комірках. Електричні властивості перемички від цього не залежать: відрізняється тільки діаметр отвору й шпильки. Тому при замовленні ми просимо назвати діаметр — узяти «перемичку на 280» без цієї деталі означає ризикувати комплектом, який просто не сяде на вивід.
Друга деталь стосується діапазону 230–314 А·год: у різних моделей перемички можуть відрізнятися довжиною й формою, тож модель комірки при замовленні теж називають.

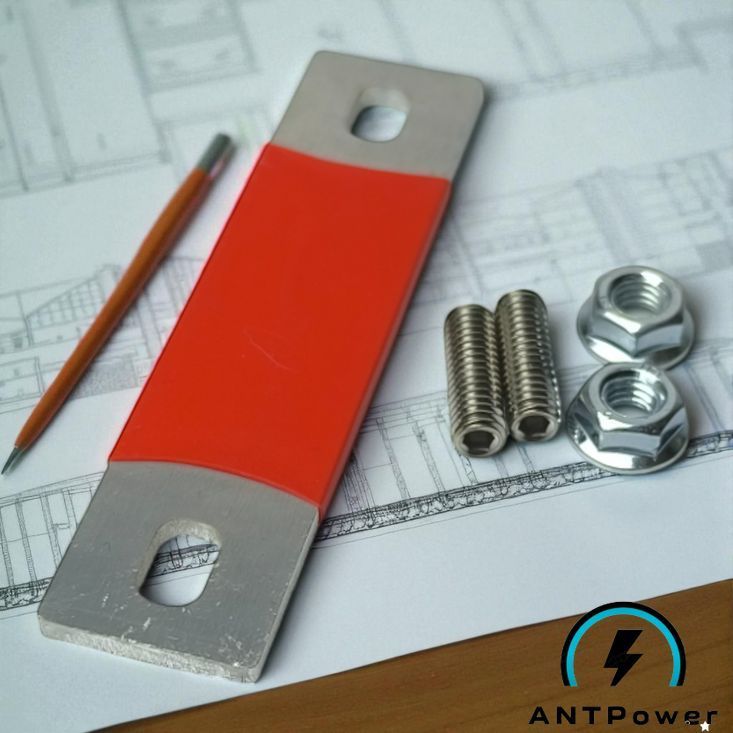

І третя — чим саме перемичка кріпиться. Кріплення тут буває двох типів, і плутати їх не варто: мідна перемичка з двома болтами M6 і шайбами — коли у виводі комірки вже є своя різьба під болт; і комплект із вкрутними шпильками під M6 або M8 — коли у вивід вкручується шпилька, а перемичка притискається гайкою зверху. В обох випадках кріплення йде в комплекті, окремо шукати його не доведеться.
Чотири помилки монтажу, які коштують комірки
Перетяг. Для LF105 межа моменту на виводі — 6 Н·м за специфікацією EVE. Різьба у виводі неглибока, і перевищення деформує її назавжди: комірка залишиться робочою, а нормально притиснути до неї щось уже не вийде. Для тоншої різьби M4 в алюмінієвому виводі за нашим досвідом складання це ближче до 4 Н·м — тягнути таку версію «під стелю» не можна.
Спроба виправити геометрію моментом. Якщо перемичка не лягає на обидва виводи вільно, докручувати — найгірше з можливого. Питання вирішується пазом, підбором версії або гнучким з’єднанням.
Брудна площадка. Контакт створює притиск металу до металу. Пил, окисел і сліди пакування зводять нанівець будь-який переріз.
Інструмент над двома виводами одночасно. Ключ, що ліг поперек сусідніх полюсів, замикає банку миттєво: ізольована середина страхує, але не скасовує акуратності.
Як перевірити з’єднання після складання батареї
Складання не закінчується моментом затягування. Три перевірки ловлять майже все, що потім проявляється нагрівом.
Повторна затяжка через кілька циклів. Пройдіть усі вузли ключем ще раз після перших повних циклів заряд-розряд. Комірки в стяжці за цей час встигають «сісти», а притиск — послабитися; так поводиться будь-яка нова збірка.
Порівняння вузлів між собою під навантаженням. Струм у послідовному ланцюзі однаковий скрізь, тому всі з’єднання зобов’язані грітися однаково. Один гарячий вузол на п’ятнадцять теплих означає недотяг, бруд або перекіс саме в ньому. Абсолютна температура тут значить менше, ніж різниця між сусідами.
Падіння напруги на з’єднанні. Найточніша перевірка, і зробити її можна звичайним мультиметром: щупи на два сусідні виводи під навантаженням. Орієнтир для мідної шинки 54 × 12 × 3 мм ми вже порахували вище — близько 0,002 В при 100 А. Якщо ваш вузол при тому самому струмі показує в рази більше, справа не в металі й не в перерізі: стільки додає перехідний опір поганого контакту.
📦 Що з цього є у нас
У каталозі півтора десятка позицій перемичок і шинок; більшість зібрана в розділі аксесуарів для самостійної збірки акумуляторів. Коротко, що під яку задачу:
- Стандартна збірка на комірках 105 А·год — алюмінієва перемичка для LF105 у версії під M4 або M6, кріплення вже в комплекті.
- Працюєте біля межі по струму — мідна перемичка з лудженим покриттям для LF105: ширша пластина 54 × 15,2 × 3 мм, але є лише у версії під шпильку M4. Мідна версія є і на діапазон 280–314 А·год.
- Нестандартні вузли й кастомні виводи — мідні шинки 54×12×3 і 54×15,2×3 мм; друга має переріз 45,6 мм² проти 36 мм² у першої.
- Гнучкий бік питання закриває силовий кабель 35 мм²: довжину й тип наконечника підбираємо під ваш вузол, зокрема під нестандартну відстань між блоками.
- Для модульних елементів LG Chem E61 («шоколадок») геометрія інша — на них ставлять фігурну клему-перемичку під болт M6: 2 мм алюмінієвого сплаву, орієнтир до 100 А тривало й до 150 А на піках.
Якщо ви ще на етапі вибору самих банок — спершу комірки, потім перемички: тип з’єднання визначає різьба у виводі, а не навпаки.
❓ Часті запитання
Чи можна замість жорсткої шини поставити кабель з опресованими наконечниками?
Між сусідніми комірками в одній стяжці — технічно можна, практично сенсу мало: ви додаєте два перехідні контакти й губите переріз у вузлі. А от якщо стяжка м’яка або комірки стоять не в один ряд, гнучке з’єднання буде правильнішим за жорстку пластину.
Чи можна в одній збірці змішувати жорсткі шини й кабельні перемички?
Можна, і це нормальна практика: усередині стягнутого блоку йдуть жорсткі шини, а між блоками й до інвертора — кабель. Одне правило: паралельні гілки роблять однаковими за перерізом і довжиною, інакше струм піде по коротшій, і саме вона грітиметься.
Чи треба лудити мідну шинку?
Гола мідь із часом окиснюється, і опір контакту повзе вгору. Замість саморобного лудіння пальником простіше взяти готову мідно-лужену версію: покриття рівне й товщина передбачувана.
Алюміній чи мідь, якщо струми понад 100 А?
Вирішує переріз і якість притиску, а не сам метал: алюмінієва клема на 36 мм² у побутовій системі має запас, до того ж на алюмінієвому виводі вона не утворює пари різнорідних металів. Мідь при однаковому перерізі проводить краще — якщо збірка тривало віддає багато, беріть мідно-лужену або ширшу шинку.
Скільки перемичок ставити паралельно, якщо потрібен більший струм на вузол?
Дві на вузол — робочий прийом для тонких фігурних клем, коли одна пластина 2 мм уже на межі. Перевірте, чи вистачає місця на площадці й чи затягнуться обидві рівномірно: одна шина потрібного перерізу майже завжди краща за дві тонкі.
Що буде, якщо перетягнути клему, і чи однаковий момент для M6 та M8?
Момент беруть із паспорта комірки, а не з таблиці для гвинтів. Для EVE LF105 межа — 6 Н·м, і це стеля, а не рекомендоване значення; на тонкій M4-різьбі ми за своїм досвідом складання тримаємось ближче до 4 Н·м. Перетяг деформує неглибоку різьбу у виводі назавжди: комірка залишиться робочою, але нормально притиснути до неї щось уже не вийде, а вивід заміні не підлягає. Недотяг менш небезпечний — він видно по нагріву вузла й виправляється ключем. Для комірок іншої моделі шукайте цифру в її специфікації: переносити 6 Н·м на будь-яку банку з різьбою M8 не можна.
Чи потрібна контактна паста між шиною та виводом комірки?
Паста не робить пару різнорідних металів однорідною. Якщо вивід алюмінієвий, як у EVE LF105, правильний хід — алюмінієва перемичка або мідно-лужена: покриття розділяє мідь і алюміній по всій площі контакту. Але коли пара мідь-алюміній неминуча — скажімо, мідна шинка на алюмінієвому виводі, — паста-антиокислювач обов’язкова. Так ми й пишемо в описах наших мідних шинок. Голу мідь у сирому приміщенні не ставлять узагалі: класична передумова гальванічної корозії.
Якого падіння напруги треба добиватися на з’єднанні?
Цей орієнтир можна порахувати. Мідна шинка 54 × 12 × 3 мм має близько 19,1 мкОм між центрами отворів, тобто при 100 А падіння на ній — приблизно 0,002 В. З цією величиною й порівнюйте свій вузол, вимірявши мультиметром під навантаженням. Але абсолютне число тут менш важливе за розкид: струм у послідовній збірці однаковий скрізь, тому вузол, який показує в рази більше за сусідів, — це поганий контакт саме в ньому, а не «важчий режим».
А гнучкі плетені шини — це третій варіант?
Так, окремий клас: плетена мідна стрічка тримає рух комірок і не передає його на вивід так, як жорстка пластина. У нашому каталозі її немає — у тісному корпусі з м’якою стяжкою її роль закриває силовий кабель, якому, на відміну від плетінки, потрібне місце під радіус згину.
Чи гірші комплектні перемички, що йдуть із комірками, за куплені окремо?
Дивитися треба на три речі: переріз пластини, чи закрита ізоляцією її середина й чи сідає вона на ваш крок виводів без натягу. Якщо комплектні клеми лягають вільно і не виділяються нагрівом під навантаженням, міняти їх немає сенсу — питання частіше стоїть інакше, бо частина виробників уже не кладе перемички в базовий комплект.
Коротко про головне
Комірки в жорсткій стяжці — ставте шину. Стяжка м’яка або точки рознесені по корпусу — беріть гнучке з’єднання. Матеріал підбирайте під вивід комірки, а не під форумну суперечку. І тримайте 6 Н·м як стелю для LF105, а на тонкій M4-різьбі — ближче до 4: перетягнутий вивід не ремонтується, тоді як недотяг видно по нагріву й виправляється ключем.
Наступний крок: подивіться, яка різьба у виводах ваших комірок — M4 чи M6 — і візьміть перемичку потрібної версії під свою збірку.
